Лит.: Баркан Д. Д., Виброметод в строительстве, М., 1959; Вибрационное и ударно-вращательное бурение, М., 1961; Ребрик Б. М., Вибротехника в бурении, 2 изд., М., 1966.

Д. Д. Баркан.

Вибрацио'нное ре'зание,способ обработки металла резанием, характеризующийся тем, что инструменту наряду с основным движением сообщается дополнительное колебательное движение относительно обрабатываемой заготовки. В. р. применяют для дробления стружки, для обработки труднообрабатываемых материалов (нержавеющих и жаропрочных сталей и др.), при резании материалов на вибрационных пилах и ножницах.

Для дробления стружки используют низкочастотные вибраторы с механическим, пневматическим или гидравлическим приводом (частота вынужденных колебаний не более 50 гц ). При постоянных условиях обработки с небольшими усилиями резания для получения вибраций могут быть также использованы автоколебания, вызываемые самим процессом резания. Для В. р. труднообрабатываемых материалов применяют магнитострикционные, магнитомеханические, пьезоэлектрические, электродинамические, электрогидравлические и гидравлические вибраторы с частотой задаваемых колебаний свыше 100 гц . Силовой кинематической связью между суппортом и вибратором служит столб рабочей жидкости. Это повышает долговечность высокочастотного вибратора, так как исключает подшипники, шарниры и др. детали, которые обычно быстро изнашиваются. Такие вибросуппорты имеют небольшие габариты, но создают значительные полезные усилия, т. е. обладают высокой удельной мощностью. Высокочастотные вибраторы в зависимости от кинематической схемы обработки и особенностей процесса резания могут быть однокомпонентные (вибрации в одном направлении), двухкомпонентные (вибрации в плоскости) и трёхкомпонентные (пространственные вибрации).

При В. р. с дроблением стружки наложение колебаний осуществляют в осевом направлении (в направлении подачи); эффективное и надёжное действие достигается при обработке поверхности по 5—6-му классам чистоты при заданной точности обработки и стойкости инструмента. Основные особенности В. р. с осевыми колебаниями: большое изменение толщины среза за один цикл колебания инструмента, большое изменение угла резания при незначительном изменении скоростей резания.

При В. р. наложение колебаний с целью улучшения обрабатываемости осуществляют в тангенциальном направлении по окружной составляющей скорости резания. Использование тангенциальных вибраций сопровождается периодическим возрастанием окружной скорости с переменным воздействием на срезаемый слой при практически неизменных сечениях среза, подаче и глубине резания.

В. р., применяемое при работе вибрационных пил и ножниц, даёт хорошее качество кромок и значительно повышает производительность.

Кинематическая схема с колебательными движениями в радиальном направлении при В. р. не применяется, так как при этом резко снижается класс чистоты обработанной поверхности.

Основные технологические условия рационального применения В. р. — правильный выбор параметров вибраций (амплитуды, частоты).

В. В. Данилевский.

Вибрацио'нное «чу'вство»,ощущения, возникающие при воздействии последовательной смены изменяющихся по силе и частоте механических, прежде всего звуковых, раздражений. В. «ч.» отличается от ощущений давления или прикосновения к коже. Вибрация воспринимается механорецепторами, в частности тельцами Пачини, расположенными в различных частях организма: около кровеносных сосудов, в надкостнице, подкожной клетчатке и т.д.; особенно много их в кистях рук и подошвах ног. Различные устройства, преобразующие слуховые и зрительные сигналы в механические колебания, позволяют людям, лишённым слуха или зрения, за счёт В. «ч.» увеличивать объём воспринимаемой ими из окружающей среды информации. См. также Вибрация .

Лит.: Джелдард Ф., Кожные системы связи, в кн.: Теория связи в сенсорных системах, пер. с англ., М., 1964.

А. С. Миркин.

Вибрацио'нные спе'ктры,колебательные спектры, молекулярные спектры , обусловленные колебанием атомов в молекулах.

Вибрацио'нный гироско'п,прибор для определения угловой скорости объекта, содержащий реагирующие на вращение объекта вибрирующие детали. Различают В. г. стержневого и роторного типа. У В. г. стержневого типа чувствительным элементом являются некоторые вибрирующие массы, например стержни, подобные ветвям камертона.

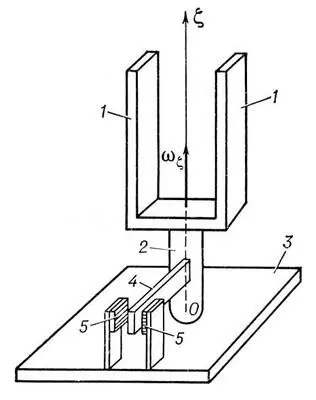

Один из В. г. стержневого типа, получивший практическое применение, называется гиротроном. Его чувствительным элементом (см. рис. ) является вибратор, состоящий из стержней 1 , упругого торсиона 2 , связывающего стержни с основанием 3 вибратора, пластинки 4 , жестко скрепленной с торсионом и перемещающейся в поле катушек 5 , укрепленных на основании 3 . Ветви вибратора-камертона с помощью специальной электрической. схемы приводятся в колебательное движение. Если при этом объект вместе с основанием 3 вибратора поворачивается вокруг оси Oz с угловой скоростью w V, то возникает момент Кориолиса сил инерции, вызывающий крутильные колебания вибратора вокруг оси Oz. При этом пластинка 4 колеблется между катушками 5 ; амплитуда колебаний пропорциональна угловой скорости w V. Значение w Vснимают с катушек 5 с помощью радиотехнических методов. Прибор обладает рядом достоинств: отсутствие карданова подвеса, вращающихся и трущихся частей; наличие одной оси чувствительности; линейность показаний; высокая надёжность и др.

Принцип работы роторного В. г. аналогичен, но вместо стержней и пластин вибрирующим элементом является вращающийся ротор с упругим подвесом. Однако создание В. г. сопряжено с рядом технических трудностей. Возможности применения В. г. весьма разнообразны. Наиболее просто прибор используется в качестве измерителя угловой скорости объекта. В. г. могут также найти применение в системах гироскопической стабилизации, в инерциальных навигационных системах и др. областях гироскопической техники.

А. Ю. Ишлинский, С. С. Ривкин.

Чувствительный элемент (вибратор) гиротрона.

Вибрацио'нный регуля'тор,регулирующее устройство, исполнительный элемент которого находится в режиме непрерывных колебаний (вибраций) с периодом, значительно меньшим постоянной времени объекта регулирования. Системы с В. р. различаются по характеру колебательного режима исполнительного элемента. В простейшем случае — это автоколебательный режим самой системы регулирования. В. р. просты по конструкции, компактны и широко применяются в установках, в которых допускаются небольшие колебания около среднего значения регулируемой величины.
