Термогальванометр — Г. переменного тока с термопреобразователем, имеющий механизм магнитоэлектрического Г. с подвижной рамкой в виде одного витка. Половины этого витка выполнены из различных металлов и образуют термопару . Вблизи одного из спаев расположен нагреватель, к которому подводят измеряемый переменный ток. Возникающий в рамке термоток отклоняет её от нулевого положения. Этот Г. может применяться для работы при частотах свыше 5 кгц .

Основной характеристикой Г. является чувствительность или величина, ей обратная, — постоянная Г. Современные Г. постоянного тока серийного производства позволяют обнаруживать токи силой около 5·10 -11 а и напряжения порядка 5·10 -8 в . Постоянные вибрационных Г. переменного тока имеют порядок 1·10 -1 а / деление .

Лит.: Черданцева З. В., Электрические измерения, 3 изд., М. — Л., 1933; Карандеев К. Б., Гальванометры постоянного тока, Львов, 1957; Арутюнов В. О., Электрические измерительные приборы и измерения, М., 1958.

Н. Г. Вострокнутов .

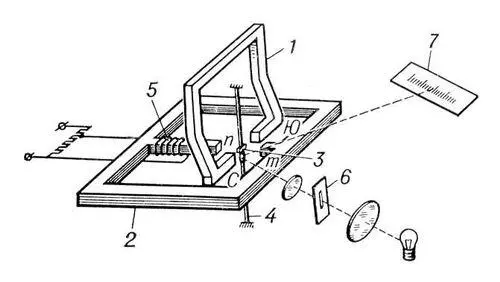

Рис. 3. Вибрационный гальванометр: 1 — постоянный магнит; 2 — электромагнит; 3 — подвижная пластинка; 4 — бронзовая ленточка; 5 — обмотка для измеряемого тока; 6 — щель оптической системы; 7 — шкала.

Рис. 1. Рамочный гальванометр: 1 — постоянный магнит; 2 — рамка; 3 — стрелка-указатель; 4 — выводы рамки; 5 — шкала.

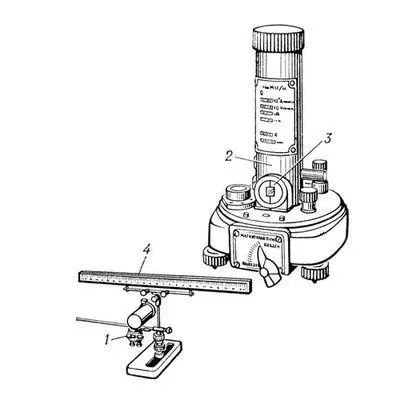

Рис. 2. Зеркальный гальванометр: 1 — осветитель (лампа); 2 — гальванометр; 3 — зеркальце; 4 — шкала.

Гальванопла'стика(от гальвано.. . и греч. plastike — ваяние), получение точных металлических копий методом электролитического осаждения металла на металлическом или неметаллическом оригинале. См. Гальванотехника .

Гальваноско'п(от гальвано ... и греч. skopéo — смотрю) простейший стрелочный прибор для обнаружения тока в цепи и определения его направления, прообраз гальванометра .

Гальваносте'гия(от гальвано.. . и греч. stégo — покрываю), нанесение металлических покрытий на поверхность металличческих изделий методом электролитического осаждения. См. Гальванотехника .

Гальваностереоти'пия(от гальвано.. . и стереотипия ), способ изготовления копий форм высокой печати (стереотипов) методом гальванопластики . Г. впервые в мире (1839) была применена в Экспедиции заготовления государственных бумаг в Петербурге для размножения печатных форм. Она включает: матрицирование, собственно электролитическое осаждение металла (обычно меди) на матрицу для получения печатной формы (когда осаждаемый слой металла достигает нужной толщины — 0,25—0,30 мм , его отделяют от матрицы) и отделку. Г. даёт более точное воспроизведение оригинальной (исходной) формы, чем обычный литой стереотип. Износоустойчивость медных гальваностереотипов — до 200—250 тыс. оттисков (цинковых —25—30 тыс. оттисков), а после дополнительного покрытия их тонким слоем железа или никеля — до миллиона оттисков. Гальваностереотипы применяются преимущественно для печатания книг и журналов с большим количеством иллюстраций, а также многотиражных цветных репродукций. См. также Гальванотехника .

Гальванота'ксис(от гальвано ... и греч. táxis — расположение, порядок), активное движение животных (инфузории и др растительных организмов (вольвокс и др.), а также микробов (кишечная палочка и др.) и клеточных органелл (пластид ориентированное электрическим током, проявляется в водной среде или в почве в зависимости от плотности тока, его напряжения, характера растворённых в воде веществ и реакции среды организмы могут направляться к аноду (положительный Г.) или к катоду (отрицательный Г.). Основой Г. считают хемотаксис на сдвиг концентрации катионов и анионов, возникающий под влиянием электрического тока.

Гальванотерапи'я, физиотерапевтический метод, то же, что гальванизация .

Гальваноте'хника, область прикладной электрохимии , охватывающая процессы электролитического осаждения металлов на поверхность металлических и неметаллических изделий. Г. включает: гальваностегию — получение на поверхности изделий прочно сцепленных с ней тонких металлических покрытий и гальванопластику — получение легко отделяющихся, относительно толстых, точных копий с различных предметов, т. н. матриц. Открытие и техническая разработка Г. принадлежат русскому учёному Б. С. Якоби , о чём он доложил 5 октября 1838 на заседании Петербургской АН.

Г. основана на явлении электрокристаллизации — осаждении на катоде (покрываемом изделии в гальваностегии или матрице в гальванопластике) положительно заряженных ионов металлов из водных растворов их соединений при пропускании через раствор постоянного электрического тока (см. Электролиз ). Количественно гальванотехнические процессы регулируются по законам Фарадея с учётом побочных процессов, которые сводятся чаще всего к выделению на поверхности покрываемых изделий наряду с металлом водорода; качественно — типом и составом электролита, режимом электролиза, т. е. плотностью тока, а также температурой и интенсивностью перемешивания. Различают электролиты на основе простых или комплексных соединений. Первые значительно проще, дешевле и при интенсивном перемешивании (чаще воздушном) допускают применение высоких плотностей тока, что ускоряет процесс электролиза. Так, например, в гальваностегии при покрытии изделий простой конфигурации электролит на основе сернокислого цинка в присутствии коллоидных добавок допускает плотность тока до 300 а/м 2 , а при интенсивном воздушном перемешивании — до 30 ка/м 2 . В гальванопластике растворы простых солей, чаще сернокислых, обычно применяют без введения каких-либо органических добавок, т. к. в толстых слоях эти добавки отрицательно сказываются на механических свойствах полученных копий. Применяемая плотность тока ниже, чем в гальваностегии; в железных гальванопластических ваннах она не превышает 10—30 а/м 2 , в то время как при железнении (гальваностегия) плотность тока достигает 2000—4000 а/м 2 . Гальванические покрытия должны иметь мелкокристаллическую структуру и равномерную толщину на различных участках покрываемых изделий — выступах и углублениях. Это требование имеет в гальваностегии особенно важное значение при покрытии изделий сложной конфигурации. В этом случае используют электролиты на основе комплексных соединений или электролиты на основе простых солей с добавками поверхностно-активных веществ. Примером благоприятного влияния поверхностно-активных веществ на структуру покрытия может служить процесс осаждения олова из сернокислого оловянного электролита; без добавок поверхностно-активных веществ на поверхности покрываемых изделий выделяются изолированные кристаллы, напоминающие ёлочную мишуру и не представляющие никакой ценности как покрытие. При введении в электролит фенола , крезола или др. соединения ароматического ряда вместе с небольшим количеством коллоида (клей, желатина) образуется плотное, прочно сцепленное покрытие с вполне удовлетворительной структурой. Из щелочных оловянных электролитов, в которых олово находится в виде отрицательного комплексного иона (SnO 3) 4-, при температуре 65—70° С без каких-либо поверхностно-активных веществ получаются хорошо сцепленные мелкокристаллические покрытия. Причина такого различия в поведении кислых и щелочных электролитов заключается в том, что в первых простые ионы двухвалентного олова в отсутствие поверхностно-активных веществ разряжаются без сколько-нибудь заметного торможения (поляризации), а в щелочных электролитах олово находится в виде комплексных ионов, разряжающихся со значительным торможением. Для цинкования изделий сложной формы применяют щёлочно-цианистые электролиты или др. комплексные соли цинка. Для кадмирования изделий применяются, как правило, цианистые электролиты. То же можно сказать про серебрение, золочение, латунирование.
