Газотурбово'з,локомотив с газотурбинным двигателем (ГТД) или комбинированным двигателем, свободнопоршневым генератором газа (СПГГ), соединённым с газовой турбиной. Почти все существующие Г. имеют одновальную газотурбинную установку открытого цикла с электрической передачей ( рис. 1 ).

Г. появились впервые в США в 1948, в 1969 на железной дороге Юнион Пасифик эксплуатировалось до 50 Г. с ГДТ мощностью 3300 квт (4500 л. с. ) и 6300 квт (8500 л. с.). Отдельные Г. были изготовлены также в Великобритании, Швеции, Швейцарии и Чехословакии. Первые советские Г. находятся в эксплуатации с 1965.

Силовая установка Г. с электрической передачей состоит из газовой турбины, компрессора, генератора постоянного тока и тяговых электродвигателей. Генератор обеспечивает питание электрической энергией тяговых электродвигателей, устанавливаемых обычно по одному на каждую движущую ось локомотива.

Вид передачи мощности от вала газовой турбины к движущим колёсам Г. определяется типом ГТД и его назначением. При одновальном ГТД применяется электрическая передача тепловозного типа; т. н. жёсткие передачи, использование которых возможно в Г. при многовальном двигателе, бывают механические (главный редуктор, карданы, осевые редукторы) или электрические переменного тока (синхронные генераторы, асинхронные короткозамкнутые двигатели). На Г. имеется также пусковая установка, обычно дизельная — 150—240 квт (200—300 л. с. ) . Её основное назначение — довести скорость вращения генератора до величины, при которой компрессор начинает подавать воздух в камеру сгорания. Кроме того, эта установка передвигает локомотив, когда он следует без состава, и питает ряд вспомогательных агрегатов. Газотурбинная установка Г. обычно работает на тяжёлом жидком топливе или газе.

Г. имеют ряд преимуществ не только перед паровозами, но по некоторым показателям и перед тепловозами. Так, удельная масса Г., т. е. масса па единицу мощности, составляет около 50% массы паровоза и 75% массы тепловоза; компактность газотурбинной установки позволяет уменьшить длину локомотива примерно в 2 раза по сравнению с тепловозом равной мощности; силовая установка Г. не требует водоснабжения; простота конструкции газотурбинного агрегата обеспечивает надёжность и бесперебойность его работы, облегчает обслуживание и текущий ремонт. Управление Г. сводится к регулированию подачи горючего в камеру сгорания. Надлежащий режим электрической передачи обеспечивается автоматически.

Г. Коломенского тепловозостроительного завода Г1-01 ( рис. 2 ) отличается высокой надёжностью ГТД, простотой ухода и ремонта, возможностью работы на тяжёлом топливе.

Развитие газотурбовозостроения пока не вышло из опытной стадии, главным образом из-за сравнительно невысокого кпд (примерно в 2 раза ниже кпд тепловоза). Ведутся работы над повышением кпд Г. Например, Луганским тепловозостроительным заводом построен опытный Г. с СПГГ мощностью 2200 квт (3000 л. с.). Силовая установка состоит из 4 электрических генераторов, работающих на одну газовую турбину, гидромеханической передачи и вспомогательного оборудования. Подобные опытные Г. созданы также во Франции и Швеции. Кпд таких Г. может достигать 30—32%.

Лит.: Белоконь Н. И., Газотурбинные локомотивы, «Железнодорожный транспорт», 1955, № 4: Локомотивные газотурбинные установки, М., 1962; Бартош Е. Т., Газотурбовозы, М., 1963; Вопросы создания мощных газотурбинных локомотивов. [Сб. ст.], М.,.1966.

Е. Т. Бартош.

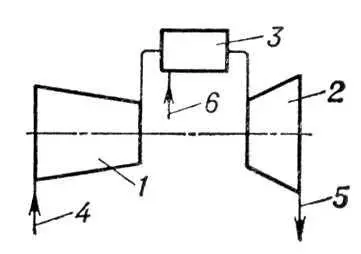

Рис. 1. Схема одновальной газотурбинной установки открытого цикла: 1 — воздушный компрессор; 2 — газовая турбина; 3 — камера сгорания; 4 — атмосферный воздух; 5 — отработавшие газы; 6 — топливо.

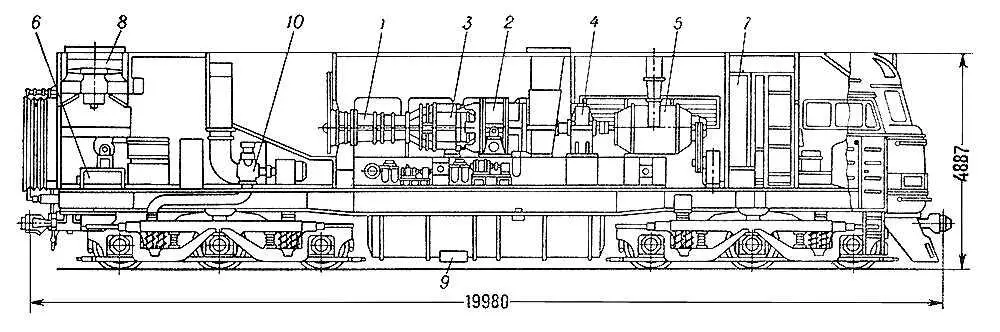

Рис. 2. Расположение силового оборудования газотурбовоза Г1-01: 1 — компрессор; 2 — турбина; 3 — камеры сгорания; 4 — редуктор; 5 — главные генераторы; 6 — вспомогательный дизель; 7 — высоковольтные камеры; 8 — холодильник газотурбинного двигателя; 9 — топливный бак; 10 — тормозной компрессор.

Газоубе'жище,специальное защитное сооружение или помещение, предназначенное для противохимической защиты людей. После 2-й мировой войны 1939—45 подобные сооружения стали называть убежищами. Термин «Г.» из употребления вышел.

Газофракциони'рующая устано'вка,служит для разделения смеси лёгких углеводородов на индивидуальные, или технически чистые, вещества.

Г. у. входит в состав газобензиновых, газоперерабатывающих, нефтехимических и химических заводов. Мощность Г. у. достигает 750 тыс. т сырья в год. Для переработки на Г. у. поступает сырьё — газовые бензины, получаемые из природных и нефтезаводских газов, продукты стабилизации нефтей, газы пиролиза и крекинга. В состав сырья входят в основном углеводороды, содержащие от 1 до 8 атомов углерода в молекуле. Разделение смесей углеводородов осуществляется ректификацией в колонных аппаратах.

Схема разделения газового бензина в Г. у. включает предварительный нагрев в теплообменнике газового бензина и подачу его в пропановую колонну ( рис. ). Из верхней части колонны отводятся пары пропана, которые конденсируются в конденсаторе-холодильнике и поступают в ёмкость орошения. Часть пропана возвращается на верх колонны как орошение, а избыток отводится в виде готового продукта. Жидкость с низа колонны после подогрева поступает для дальнейшего разделения по такой же схеме в следующую колонну, где из неё выделяется в виде верхнего продукта смесь бутанов, а из нижней части отводится бензин. Аналогичным образом производится разделение бутанов на изобутан и нормальный бутан, а бензина — на изопентан, нормальный пентан, гексаны и т. д. Примерное содержание чистого вещества (в %) в товарном продукте того же наименования при переработке газового бензина: пропан 96; изобутан 95; нормальный бутан 96; изопентан 95; стабильный бензин 74.

Совершенствование технологической схемы Г. у. направлено на снижение энергетических и капитальных затрат, автоматизацию контроля и управления процессом путём установки хроматографических анализаторов качества продуктов на потоках и электронных вычислительных машин.

Лит.: Переработка и использование газа, М., 1962; Черный И. Р., Подготовка сырья для нефтехимии, М., 1966.

А. Л. Халиф.

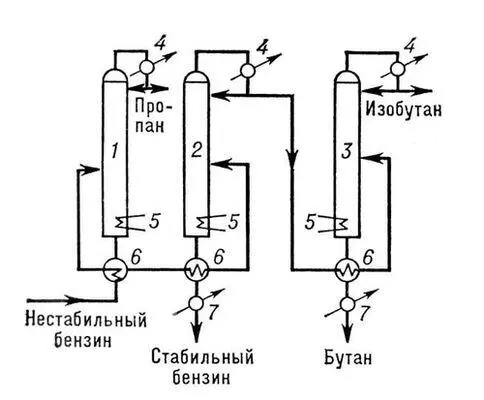

Схема газофракционирующей установки: 1 — пропановая колонна; 2 — стабилизационная колонна; 3 — изобутановая колонна; 4 — конденсаторы-холодильники; 5 — подогреватели низа колонны; 6 — теплообменники; 7— холодильники.
