Лит.: Специальные водозаборные сооружения, М., 1963; Абрамов Н. Н., Водоснабжение, М., 1967; Гришин М. М., Гидротехнические сооружения., М., 1968.

Н. Н. Абрамов, В. А. Орлов.

Водозабор подземных вод, гидротехнические сооружения для захвата подземных вод и подачи их в водопроводные, оросительные и другие водохозяйственные системы. Выбор участка для заложения водозабора подземных вод определяется геолого-гидрологическими условиями района (в том числе водообильностью и глубиной уровня водоносного горизонта), расстоянием от мест потребления воды и др. Эксплуатация водозаборов осуществляется при помощи каптажных устройств (см. Каптаж подземных вод). В зависимости от условий и назначения они подразделяются на: вертикальные, горизонтальные и каптажи естественных выходов — источников. Вертикальные водозаборы сооружаются при наличии относительно глубокого залегания водоносных горизонтов как безнапорных, так и напорных вод. В конструктивном отношении вертикальные водозаборы делятся на буровые скважины и шахтные колодцы. Буровые скважины — наиболее универсальный и технически более совершенный тип водозаборов. Они обладают достаточно высокой производительностью и наиболее полно соответствуют санитарным требованиям. Шахтные колодцы могут закладываться в водоносных пластах со свободной поверхностью (грунтовые) и в напорных водоносных горизонтах (артезианские) до глубины 100 м . Если водозаборные сооружения пересекают водоносный пласт на всю мощность, они называются совершенными, в том случае, когда они заглубляются в водоносный горизонт лишь частично и не достигают водоупора, —несовершенными. Шахтные колодцы сооружаются главным образом для удовлетворения небольших нужд водопотребителей. Для более полного захвата подземной воды применяются лучевые водозаборы — комбинация шахтного колодца с горизонтальными буровыми скважинами, заложенными в разные стороны водоносного пласта. Горизонтальные водозаборы подразделяются на: траншейные, галерейные (собственно галереи и штольни) и кяризы. Выбор типа горизонтального водозабора определяется глубиной залегания подземных вод и характером водопотребления. Для постоянного водоснабжения относительно крупных водопотребителей применяются водосборные галереи и штольни, сооружаемые при значительной глубине залегания водоносных горизонтов. Траншейные сооружения используются для сравнительно небольшого водопотребления при малой глубине залегания подземных вод. Кяризы — примитивно устроенные В. с., применяемые для с.-х. водоснабжения и орошения небольших земельных участков в полупустынных районах с невыдержанным залеганием водоносных горизонтов.

Лит.: Абрамов С. К., Семенов М. П., Чалищев А. М., Водозаборы подземных вод, 2 изд., М., 1956; Плотников Н. И., Поиски и разведка пресных подземных вод для целей крупного водоснабжения, ч. 1—2, М., 1965—68.

А. М. Овчинников.

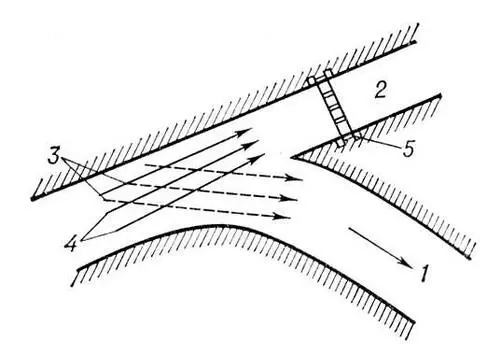

Рис. 4. Схема бесплотинного водозабора: 1 — река; 2 — ирригационный канал; 3 — донные струи; 4 — поверхностные струи; 5 — регулятор.

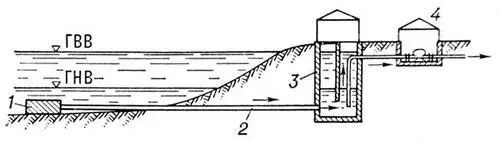

Рис. 3. Водозабор руслового типа: 1 — оголовок; 2 — самотёчные линии; 3 — береговой колодец; 4 — насосная станция; ГВВ — горизонт высоких вод; ГНВ — горизонт низких вод.

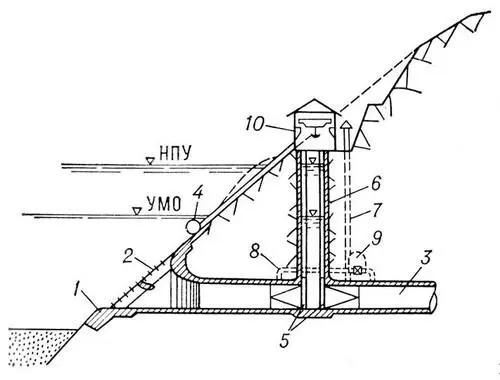

Рис. 2. Береговой водозабор: 1 — порог водозабора; 2 — сороудерживающая решётка; 3 — деривационный водовод; 4 — устройство для удаления сора с решёток; 5 — затворы; 6 — шахта водозабора; 7 — аэрационная шахта; 8 — байпасы; 9 — галерея затворов на байпасах; 10 — помещение подъёмных механизмов; НПУ — нормальный подпорный уровень; УМО — уровень мёртвого объёма.

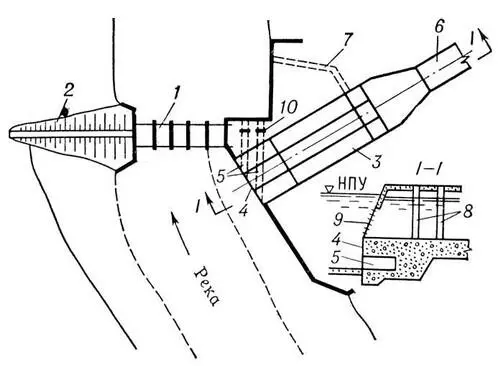

Рис.1. Низконапорный водозабор: 1 — водосливная плотина; 2 — земляная плотина; 3 — отстойник; 4 — порог водозабора; 5 — донные промывные галереи; 6 — деривационный водовод; 7 — грязеспуск; 8 — пазы затворов; 9 — сороудерживающая решётка; 10 — затворы донных галерей; НПУ — нормальный подпорный уровень.

Водоизмеще'ниесудна, количество воды, вытесненной плавающим судном. Различают объёмное В. (объём подводной части судна ниже ватерлинии ) и весовое В., равное, согласно закону Архимеда, весу судна. При постоянном весовом В. объёмное В. меняется в зависимости от плотности воды. Изменение весового В. судна происходит вследствие расходования топлива, провизии, боеприпасов (на военных судах), приёма и снятия грузов и пр. Наибольшее допустимое в эксплуатации В. морского транспортного судна (при осадке по грузовую марку ) называется В. в полном грузу', наименьшее (без груза, расходуемых запасов, экипажа) — В. порожнём. В. является характеристикой размера судна.

Водокольцево'й насо'с,механический вакуумный насос , в котором вращается эксцентрично посаженное колесо с радиальными лопастями. Рабочая жидкость (вода) под действием центробежных сил отбрасывается к стенке корпуса, образуя водяное кольцо и рабочую камеру насоса (свободное от воды серповидное пространство внутри кольца). Газ откачивается в результате изменения объёма каждой из ячеек между лопастями ротора.

Водокра'с,лягушечник (Hydrocharis), род водных растений семейства водокрасовых. Небольшие, изящные, свободно плавающие двудомные растения с однополыми белыми цветками. Листья собраны в розетку и имеют довольно длинные черешки и плавающие на поверхности воды округлые широкосердцевидные пластинки. Размножается главным образом горизонтальными вегетативными побегами. Зимует в виде особых почек, которые осенью опускаются на дно, а весной всплывают на поверхность водоёма. Известно 2 вида В.: В. обыкновенный (Н. morsus-ranae), широко распространён в стоячих и медленно текущих водах в Европе и Азии, разводится также в аквариумах; В. сомнительный, или азиатский (Н. dubia, прежде Н. asiatica), растет в Восточной и Южной Азии.

Водокрас обыкновенный; а — зимующая почка.

Водокра'совые(Hydrocharitaceae), семейство однодольных растений. Травы, целиком или частично погруженные в воду. Цветки обычно правильные, нормально 3-членные, иногда обоеполые, чаще однополые (тогда растения двудомные); тычинок много или 3; гинецей из 3—6, реже из 2—15 плодолистиков; завязь нижняя. Плоды большей частью ягодообразные, остающиеся под водой. В семействе около 15 родов и 100 видов, обитающих в пресных и морских водах умеренных, тропических и субтропических областей. В СССР 6 родов и 7 видов. Наиболее известны элодея , валлиснерия , телорез и водокрас . Некоторые В. разводят в аквариумах. Виды родов Enhalus, Thalassia и Halophila образуют местами вдоль берегов Индийского, Тихого и (реже) Атлантического океанов обширные подводные заросли. У В. много различных приспособлений к цветению и опылению; у пресноводных видов опыление обычно происходит над водой, у обитающих в морях — чаще под водой.
