Водопрово'дная сеть,совокупность водопроводных линий (трубопроводов) для подачи воды к местам потребления; один из основных элементов системы водоснабжения . К линиям В. с. (обычно прокладываемым вдоль улиц и проездов) присоединяются так называемые домовые ответвления (трубы), по которым вода подаётся в отдельные здания. Внутри зданий устраиваются внутренние (внутридомовые) В. с., подводящие воду к водоразборным кранам. В отличие от них, основная В. с. (прокладываемая вне зданий) называется наружной (уличной, дворовой). Для устройства В. с. применяют водопроводные трубы. Выбор типа труб зависит от величины требуемого напора в В. с., характера грунтов, способа прокладки, а также от экономических факторов. При подземных прокладках наиболее распространены чугунные, асбестоцементные и стальные трубы, используются также железобетонные и пластмассовые. Глубина заложения труб зависит от уровня промерзания почвы, температуры подаваемой по трубам воды и режима работы В. с. (для средней полосы СССР глубина заложения около 2,5 м ). Минимальная глубина заложения обусловлена необходимостью предохранения труб от разрушения динамическими (транспортными) нагрузками.

В. с. оборудуются запорной арматурой—задвижками и вентилями (для выключения отдельных участков сети) и водоразборными устройствами — пожарными гидрантами , иногда — уличными водоразборными колонками (в районах, ещё не полностью обеспеченных домовыми вводами). Гидранты и задвижки обычно устанавливаются в специальных колодцах (сборных железобетонных или кирпичных), перекрываемых металлическими съёмными люками.

По техническим условиям давление воды в В. с. населённых мест не должно превышать 6 ат . Для подачи воды в отдельные многоэтажные здания устраивают местные насосные станции подкачки. В. с. должны обеспечивать надёжное и бесперебойное снабжение водой потребителей. Этому условию отвечает устройство кольцевых В. с., состоящих из смежных замкнутых контуров-колец ( рис. 1 ), расположение которых зависит от планировки города. При аварии поврежденный участок водовода может быть выключен (задвижками а и б ) без прекращения подачи воды ко всем остальным линиям В. с. В разветвлённых (тупиковых) В. с. ( рис. 2 ) при аварии на любом участке (например, в точке x ) прекращается подача воды во все участки сети, лежащие за поврежденным; поэтому разветвлённые сети могут устраиваться лишь в тех случаях, когда допустимы перерывы в снабжении водой. Все В. с., в которых предусматривается подача воды для тушения пожаров, как правило, устраивают кольцевыми. В В. с. различают магистральные линии, транспортирующие воду транзитом в удалённые районы снабжаемой территории, и распределительную сеть, подающую воду к отдельным домовым ответвлениям.

Расчёт В. с. (особенно кольцевых и получающих воду от нескольких насосных станций) — весьма сложная и трудоёмкая работа. Для её проведения целесообразно использовать вычислительные машины.

Лит.: Мошнин Л. Ф., Методы технико-экономического расчёта водопроводных сетей, М., 1950; Абрамов Н. Н., Поспелова М. М., Расчет водопроводных сетей, 2 изд., М., 1962; Андрияшев М. М., Гидравлические расчеты водоводов и водопроводных сетей, М., 1964; Абрамов Н. Н., Водоснабжение, М., 1967.

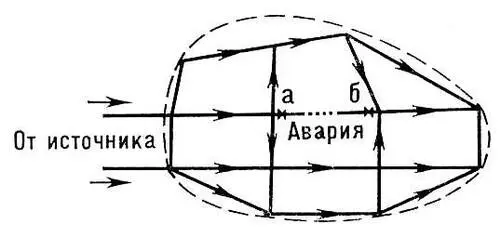

Рис. 1. Схема кольцевой водопроводной сети.

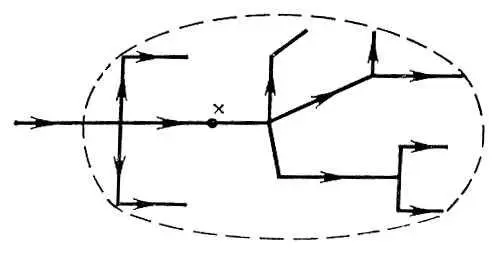

Рис. 2. Схема разветвленной (тупиковой) водопроводной сети.

Водопроница'емость го'рных поро'д,способность горных пород пропускать воду. Степень водопроницаемости зависит от размера и количества сообщающихся между собой пор и трещин, а также от отсортированности зёрен горных пород. К хорошо проницаемым горным породам относятся галечники, гравий, крупнозернистые пески, интенсивно закарстованные и трещиноватые породы. Практически непроницаемыми (водоупорными) породами являются глины, плотные суглинки, нетрещиноватые кристаллические, метаморфические и плотные осадочные породы.

В. г. п. может определяться по скорости фильтрации, равной количеству воды, протекающей через единицу площади поперечного сечения фильтрующей породы. Эта зависимость выражается формулой Дарси: v = kI , где v — скорость фильтрации, k — коэффициент фильтрации, I — напорный градиент, равный отношению падения напора h к длине пути фильтрации

Коэффициент фильтрации имеет размерность скорости ( см/сек , м/сут ). Таким образом, скорость фильтрации при напорном градиенте, равном единице, тождественна коэффициенту фильтрации.

В связи с тем, что вода в породах может передвигаться под влиянием различных причин (гидравлического напора, силы тяжести, капиллярных, адсорбционных, капиллярно-осмотических сил, температурного градиента и др.), количественная характеристика В. г. п. может выражаться, помимо коэффициента фильтрации, также коэффициентами водопроводимости и пьезопроводности. При гидрогеологических исследованиях и расчётах коэффициента водопроводимости (произведение коэффициента фильтрации на мощность водоносного горизонта) является показателем фильтрационной способности горной породы.

В зависимости от геологического строения водоносные породы в фильтрационном отношении могут быть изотропными, когда водопроводимость одинакова в любом направлении, и анизотропными, характеризующимися закономерным изменением водопроницаемости в разных направлениях.

Изучение В. г. п. необходимо при поисках и разведке подземных вод для целей водоснабжения, при устройстве гидротехнических сооружений, эксплуатации различных типов подземных вод, при расчётах допустимых понижений уровня вод и радиусов влияния водозаборных скважин, при проектировании и осуществлении осушительных и оросительных мероприятий.

А. М. Овчинников.

Водопья'новМихаил Васильевич [р. 6(18).11.1899, с. Студёнка, ныне часть г. Липецка], советский лётчик, один из первых Героев Советского Союза (20.4.1934), генерал-майор авиации (1943). Член КПСС с 1934. Родился в семье крестьянина. В феврале 1918 добровольно вступил в Красную Армию, служил шофёром-мотористом, затем бортмехаником и пилотом в авиации. После Гражданской войны летал на самолётах по трассам Москва — Иркутск, Москва — Ленинград, первым открыл воздушную линию на о. Сахалин. Окончил военно-авиационную школу лётчиков (1929). В марте — апреле 1934 участвовал в спасении экипажа ледокола «Челюскин» , за что был удостоен звания Героя Советского Союза. В 1937 участвовал в воздушной экспедиции на Северный полюс. Во время Великой Отечественной войны командовал авиадивизией. С 1946 в отставке. Автор романа «Киреевы» (1956), повестей, рассказов, автобиографической книги «Полярный лётчик» (1952) и книги «Валерий Чкалов» (1954). Награждён 4 орденами Ленина, 4 орденами Красного Знамени, орденом Отечественной войны 1-й степени и медалями.
