Гирокомпас Фуко представляет собой двухстепенной астатический гироскоп , ось которого перемещается в плоскости горизонта и благодаря возникающему из-за вращения Земли гироскопическому моменту стремится совместиться с плоскостью меридиана. Г. Фуко не нашёл применения на подвижных объектах, подверженных колебаниям, но его идея была использована при разработке некоторых образцов наземных Г.

На подвижных объектах широко применяются одно- и двухроторные Г., основанные на использовании трёхстепенных гироскопов.

В однороторном мореходном Г. используется трёхстепенной гироскоп, центр тяжести которого смещен в его экваториальной плоскости ниже точки подвеса, т. е. позиционный гироскоп. В зависимости от способа создания маятникового эффекта различают Г. с маятником, Г. с ртутными сосудами, Г. с косвенной коррекцией. В Г. с маятником ( рис. 1 ) ротор 1 заключён в гирокамеру 2 , к нижней части которой подвешен груз 3 . Гирокамера установлена в наружном кардановом кольце (на рис. не показано), ось вращения которого расположена вертикально. Когда ось АВ ротора не находится в плоскости меридиана (отклонена на Восток или на Запад), она, стремясь в соответствии со свойствами трёхстепенного гироскопа сохранять своё направление по отношению к звёздам, будет вследствие вращения Земли отклоняться от плоскости горизонта (например, её конец В , если он отклонен к Востоку, будет приподниматься, как бы следя за восхождением звёзд). Вместе с осью AB будет отклоняться и гирокамера 2 с грузом 3 относительно плоскости горизонта. В результате относительно точки подвеса возникнет момент силы тяжести, который вызовет прецессионное движение оси АВ к плоскости меридиана. В своём движении ось АВ «проскочит» плоскость меридиана и тогда под действием момента силы тяжести она начнёт прецессировать в обратном направлении и т.д. После погашения этих А колебаний специальным демпфером ось АВ устанавливается в плоскости меридиана.

В Г. с ртутными сосудами ( рис. 2 ) ротор 1 и гирокамера 2 отбалансированы так, что их общий центр тяжести совмещен с точкой подвеса. С гирокамерой связана система сообщающихся сосудов 3 , частично заполненных ртутью. К правому сосуду прикреплена т. н. лапа 5 , связывающая сосуды с гирокамерой. При отклонении оси гироскопа от плоскости горизонта избыток ртути в одном из сосудов обусловливает приложение к гироскопу момента силы тяжести, аналогичного соответствующему моменту в Г. с маятником.

В Г. с косвенной коррекцией используется трёхстепенной астатический гироскоп, на гирокамере которого установлен маятник (акселерометр), фиксирующий угол отклонения оси гироскопа от плоскости горизонта. На основании информации об этом угле в приборе формируются сигналы моментов коррекции, которые прикладываются к гироскопу с помощью соответствующих датчиков моментов, установленных на осях карданова подвеса гироскопа. Подобные приборы могут также работать в режиме гироскопа направления.

Из однороторных Г. применяются в основном Г. с ртутными сосудами.

Двухроторный Г. Чувствительный элемент этого Г. ( рис. 3 ) — гиросфера, или поплавок, представляет собой полую сферу 1 . В гиросфере помещены гироскопы 2 и 3 , гидравлический успокоитель для погашения собственных колебаний и др. элементы. Оси собственного вращения гироскопов 2 и 3 расположены горизонтально, а оси прецессии — вертикально и связаны с шарнирным механизмом спарником 4 , который соединён пружинами 5 с корпусом гиросферы. В исходном положении (при невращающихся роторах) оси гироскопов составляют с направлением NS гиросферы равные углы Е=45° . Центр тяжести гиросферы находится на её вертикальной оси ниже её геометрического центра, что обеспечивает, как и в однороторном Г., необходимый маятниковый момент. Гиросфера помещена в жидкость и поэтому в подвесе имеет место лишь вязкое трение. Для обеспечения невозмущаемости Г. ускорениями объекта параметры системы подбирают так, чтобы период прецессионных колебаний гиросферы при отсутствии затухания составлял 84,4 мин . Наличие в Г. двух гироскопов существенно снижает погрешности прибора при качке корабля. Погрешности Г. при прямом курсе и постоянной скорости хода корабля не превышают нескольких десятых долей градуса. Г. весьма широко распространены на кораблях морского флота.

Разновидность Г. — гирогоризонт-компас, предназначенный для определения курса корабля и углов отклонения его относительно плоскости горизонта.

А. Ю. Ишлинский, С. С. Ривкин.

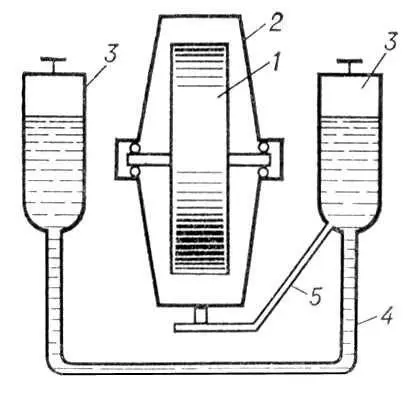

Рис. 2. Принципиальная схема чувствительного элемента однороторного гирокомпаса с ртутными сосудами: 1 — ротор; 2 — гирокамера; 3 — сосуды с ртутью; 4 — соединительная трубка; 5 — лапа.

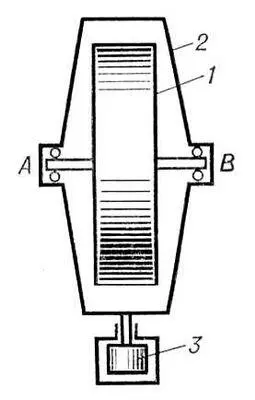

Рис. 1. Принципиальная схема чувствительного элемента однороторного гирокомпаса с маятником: 1 — ротор; 2 — гирокамера; 3 — груз.

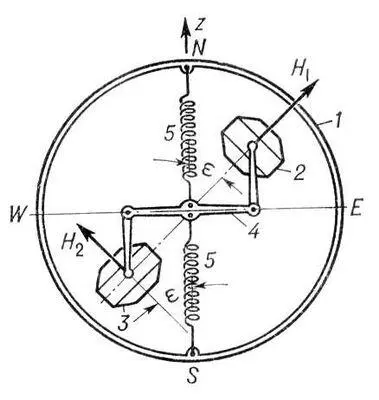

Рис. 3. Принципиальная схема чувствительного элемента двухроторного гирокомпаса. NS и WE — направления север — юг и восток — запад; H 1, H 2— кинетические моменты гироскопов; 1 — гиросфера; 2, 3 — гироскопы; 4 — спарник; 5 — пружины.
