Для нарезки выработок по углю с углом падения до 18° на пластах мощностью 0,8—1,2 м, шириной 2,6 м в СССР создан нарезной комбайн типа КН-2У с баровым исполнительным органом ( рис. 12 ).

В СССР ведутся работы по совершенствованию и созданию новых типов Г. к.: очистных для узкозахватной и высокопроизводительной выемки тонких и мощных пластов, нарезных для нарезки выработок в условиях тонких пластов и проходческих для проведения выработок по крепким породам. Основными направлениями при создании Г. к. являются: увеличение энерговооружённости, производительности, расширение области применения с учётом всего разнообразия горно-геологических условий, улучшение сортности добываемого угля, повышение надёжности и долговечности, широкое внедрение гидропривода и средств автоматического регулирования, повышение безопасности и улучшение условий работы (опережающее отключение, надёжное пылеподавление и пылеулавливание и др.), максимальная унификация и стандартизация узлов и деталей.

Лит.: Горные машины, 3 изд., М., 1963; Давыдов Б. Л., Скородумов Б. А., Расчет и конструирование угледобывающих машин, М., 1963; Базер Я. И., Храпов Ю. Г., Соколов Ю. Л., Проходческие комбайны для угольных шахт, М., 1967; Межаков В. А., Василенко С. И., Унифицированные угольные комбайны «Кировец» и УКМГ-ЗМ, М., 1967; Фролов А. Г., Развитие комбайновой выемки угля, М., 1967; Элькин И. Л., Узкозахватные комбайны, Донецк, 1968; Машины для угольной промышленности. Справочник, М., 1968; Проходческий комбайн «Караганда 7/15», М., 1969; Барон Л. И., Глатман Л. Б., Загорский С. Л., Разрушение горных пород проходческими комбайнами, М., 1969; Люльчак И. М., Зарубежные породо-проходческие комбайны, М., 1970.

А. В. Топчиев. Б. Г. Алешин, В. Н. Хорын.

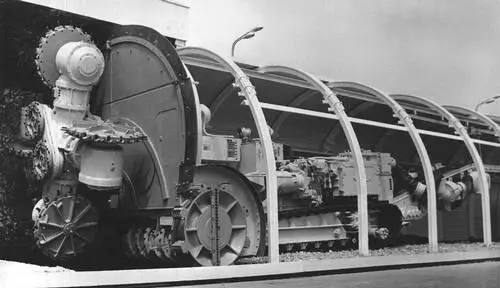

Проходческий комбайн типа ШБМ-1 для проведения выработок по породе.

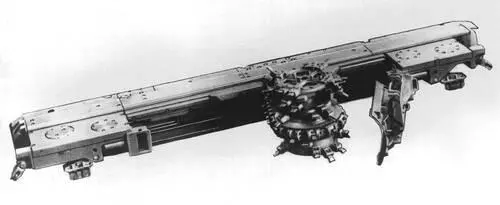

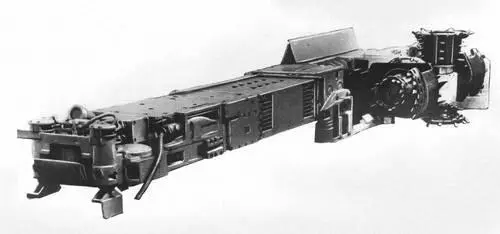

Очистной комбайн узкозахватный типа МК-67 с барабанным исполнительным органом для выемки пологих пластов мощностью 0,7—1,3 м .

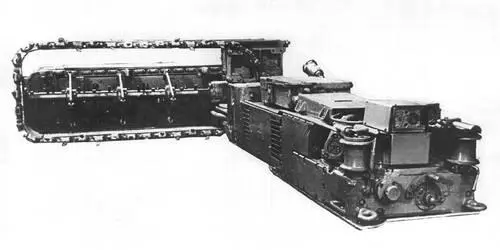

Очистной комбайн широкозахватный типа «Донбасс» с баровым исполнительным органом для выемки угля в очистных забоях пологих пластов мощностью 0,8—2,0 м .

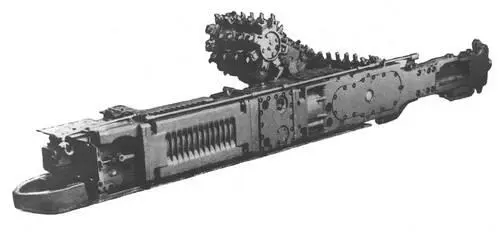

Очистной комбайн узкозахватный типа УКР-1К с барабанным исполнительным органом для выемки крутых пластов мощностью 0,6—1,5 м .

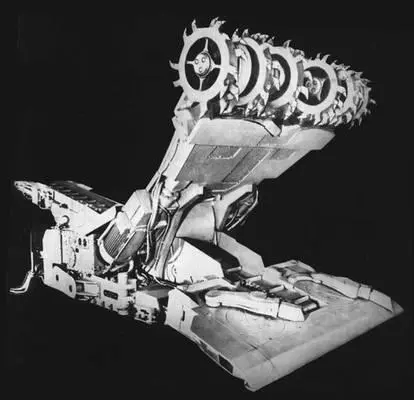

Очистной комбайн узкозахватный типа БК-52 с буровым исполнительным органом для выемки пологих пластов мощностью 0,9—1,4 м .

Очистной комбайн с буровым в сочетании с баровым исполнительными органами фирмы «Джой» для выемки угля в коротких забоях.

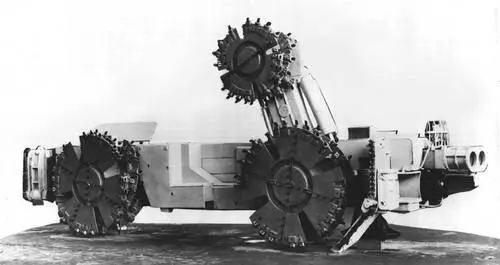

Очистной комбайн узкозахватный КШ-1КГ со шнековым исполнительным органом для выемки пластов мощностью 1,35—2,85 м .

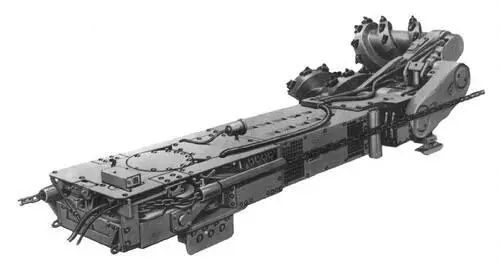

Очистной комбайн узкозахватный типа 2К-52 со шнековым исполнительным органом для выемки пологих пластов мощностью 1,1—1,8 м .

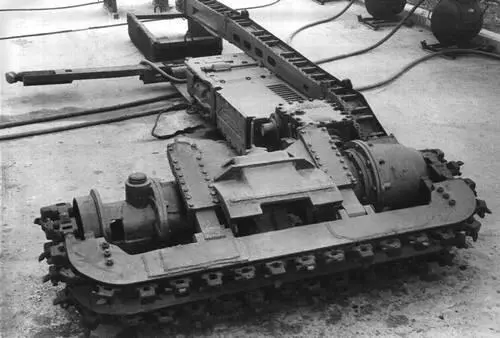

Нарезной комбайн типа КН-2У с баровым исполнительным органом для нарезных работ на пологих пластах.

Очистной комбайн узкозахватный 1К-58М со шнековым исполнительным органом для выемки пологих пластов мощностью 2,0—3,2 м .

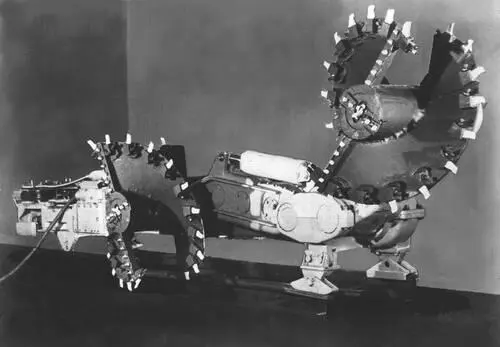

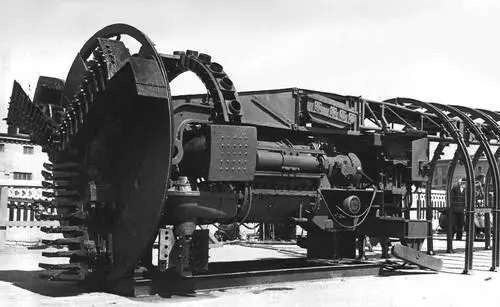

Проходческий комбайн типа «Караганда 7/15» с планетарным исполнительным органом для проведения выработок по углю.

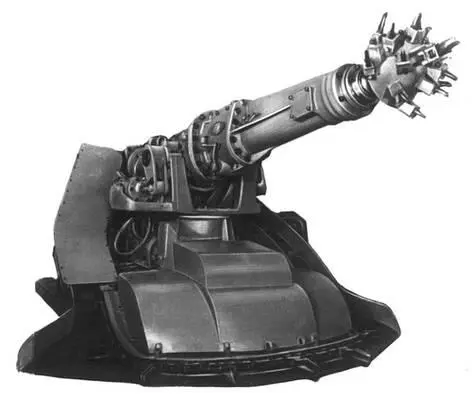

Проходческий комбайн типа ПК-3 с короночным исполнительным органом для проведения выработок по углю.

Го'рный ко'мпас,прибор для определения элементов залегания пласта горных пород: направлений простирания и падения и величины угла падения. Представляет собой сочетание компаса и отвеса, которые укреплены на прямоугольной алюминиевой или латунной пластинке; длинная сторона её параллельна направлению С.—Ю. (N—S). Лимб разделён на 360° в направлении против часовой стрелки. В. и З. перемещены местами. Для определения угла падения пласта Г. к. ставят на поверхность пласта ребром, перпендикулярно к плоскости напластования горной породы так, чтобы буква С была обращена по направлению линии падения, а отвес показывал на лимбе наибольший угол, который и будет углом падения пласта. Линия, прочерченная на поверхности горной породы вдоль ребра Г. к., будет линией падения. Линия, перпендикулярная линии падения, покажет простирание пласта. Для определения её азимута к ней прикладывают горизонтально установленное основание Г. к. так, чтобы линия С.—Ю. совпала с линией простирания; тогда в точке совпадения сев. конца магнитной стрелки с лимбом круга читают на лимбе азимут линии простирания пласта.

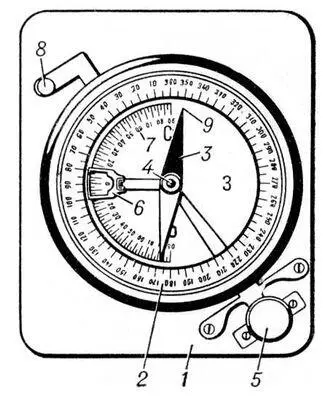

Горный компас: 1 — основание; 2 — лимб круга; 3 — магнитная стрелка; 4 — острие, на котором вращается магнитная стрелка; 5 — зажимный винт магнитной стрелки; 6 — отвес; 7 — лимб отвеса; 8 — зажим отвеса; 9 — северный конец магнитной стрелки.

Го'рный лён,см. Асбест .

Го'рный масси'в,участок горной страны, расположенный более или менее изолированно и имеющий примерно одинаковую протяжённость в длину и ширину (например, Монблан в Альпах, Моголтау в Тянь-Шане). Г. м. отличаются сравнительно слабым расчленением, от соседних хребтов горной страны отделены широкими и глубокими долинами.
