Н. В. Баранов и др. Площадь Ленина в Ленинграде. 1960.

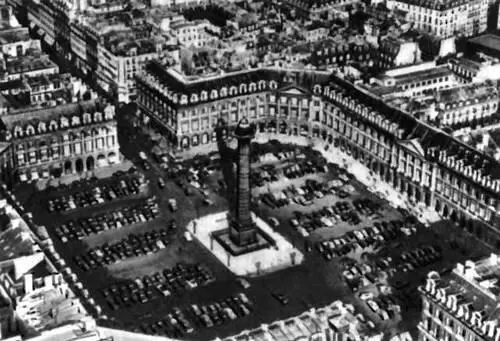

Ж. Ардуэн-Мансар. Вандомская площадь в Париже. 1685—1701.

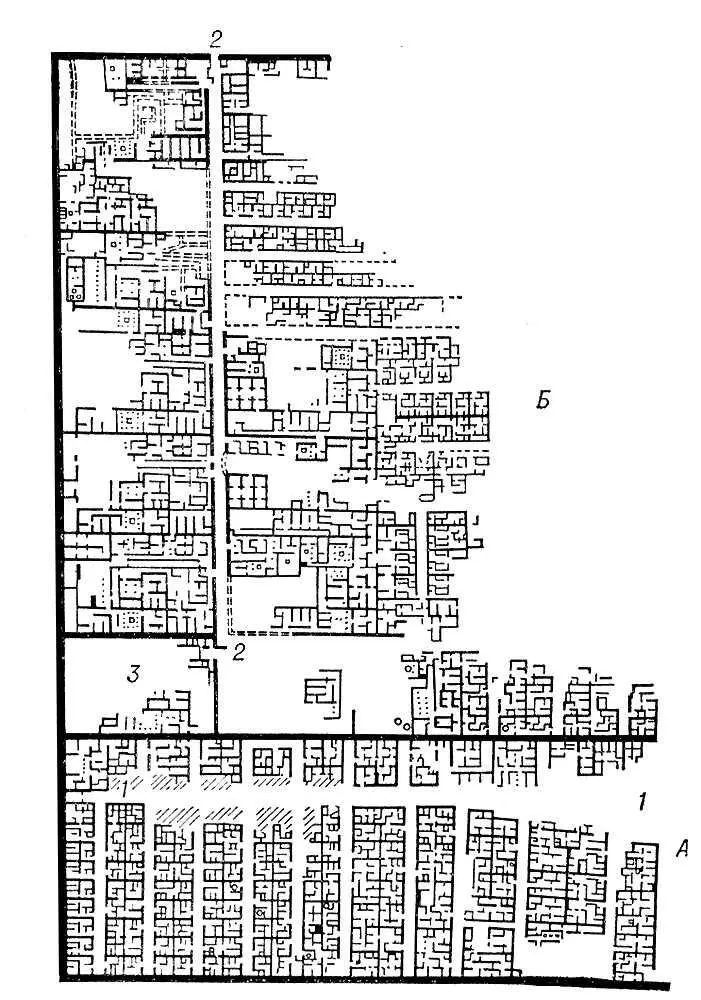

Город Кахун в оазисе Файюм в Египте. Начало 2-го тыс. до н. э. План: А — предполагаемый район размещения жилищ строительных рабочих (1—1 — главная улица); Б — предполагаемый район размещения жилищ царя и знати (2—2 — главная улица; 3 — царский дворец).

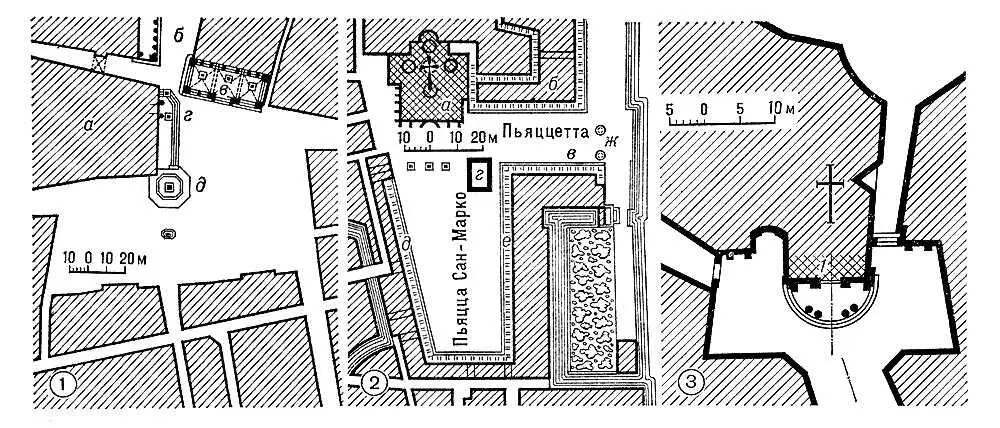

Планы площадей в городах Западной Европы в 16—19 вв. 1. Пьяцца делла Синьория во Флоренции: а — Палаццо делла Синьория (начато в 1298); б — улица Уффици (1560—1585); в — Лоджия деи Ланци (около 1376—80); г — статуя «Давид» (1501—04); д — фонтан Нептуна (1575). 2. Пьяцца Сан—Марко и Пьяццетта в Венеции: а — собор Сан—Марко (829—832, перестроен в 1073—95); б — Дворец дожей (строился с 9 в.); в — Старая библиотека Сан—Марко (1536—54, окончена в 1583); г — кампанила (888—1517); д — Старые Прокурации (1480 и 1511—14); е — Новые Прокурации (1584—1611 и 1640); ж — колонны из гранитных монолитов, привезённых в 1127 из Египта. 3. Пьяцца Санта—Мария делла Паче в Риме. Середина 17 в. Архитектор Пьетро да Кортона (1 — церковь Санта—Мария делла Паче, 1480-е гг.).

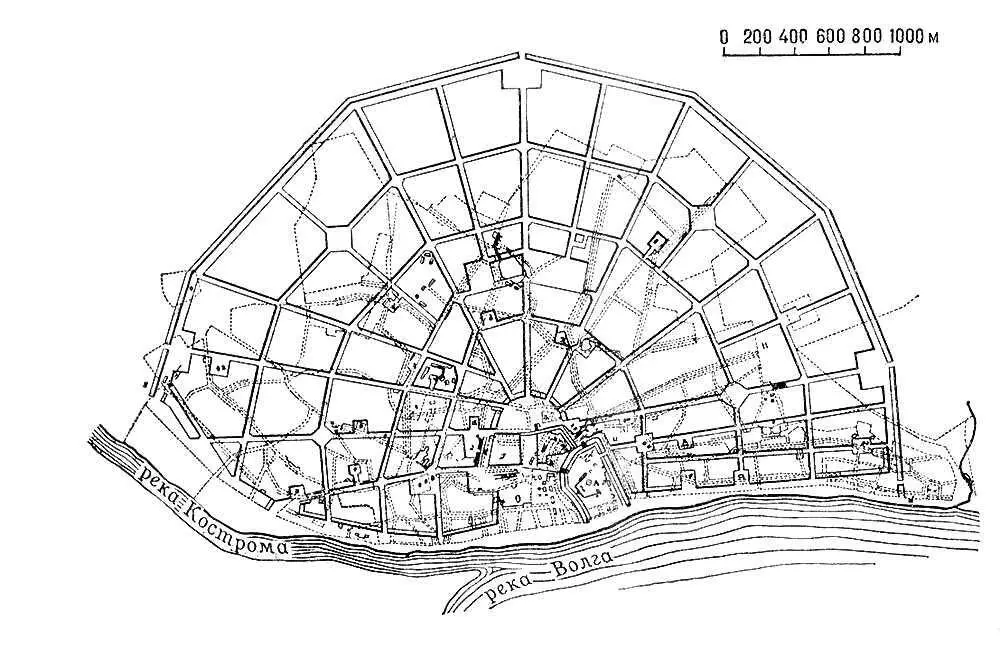

Русское градостроительство 18 в. План Костромы. 1781—84 (веерная система).

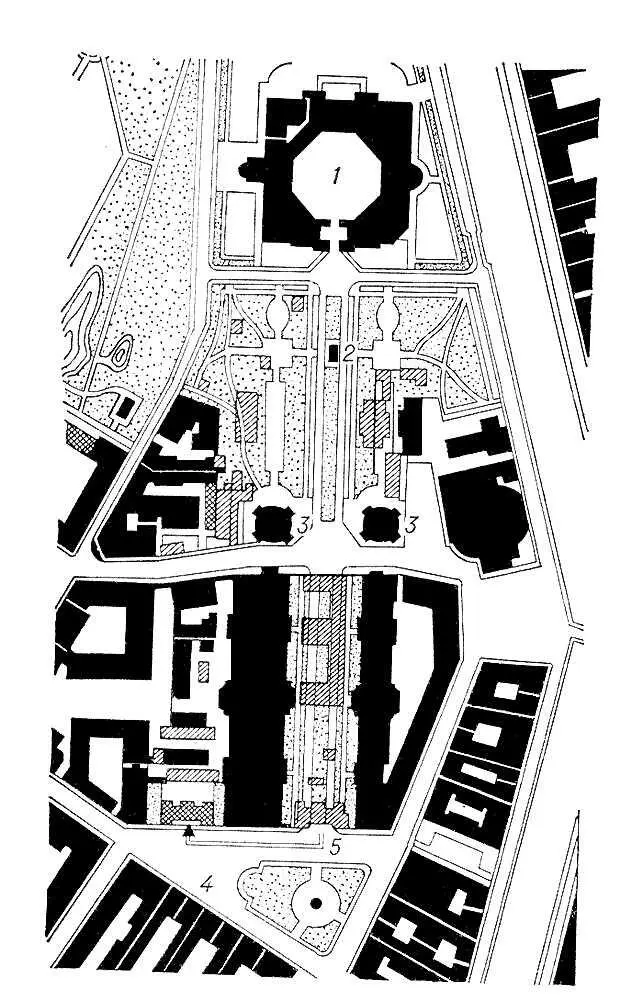

Н. В. Баранов, Е. И. Катонин, В. Д. Кирхоглани. Реконструкция района Инженерного замка в Ленинграде. 1948. Схематический план: 1 — Инженерный замок; 2 — памятник Петру I; 3 — павильоны Инженерного замка; 4 — Манежная площадь; 5 — Кленовая аллея.

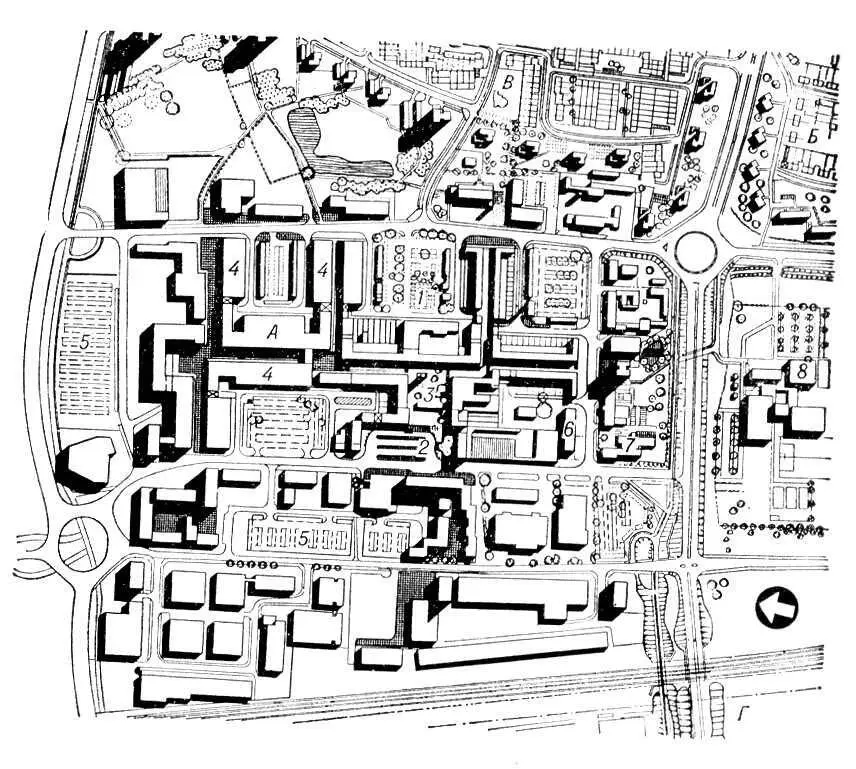

Стивенедж — город-спутник Лондона. Городской центр. 1958—62. План: А — общественный центр (1 — рыночная площадь; 2 — автобусная станция; 3 — главная площадь; 4 — торговые здания и магазины; 5 — стоянка автомашин; 6 — учреждения и конторы; 7 — поликлиника; 8 — школа); Б и В — жилые районы; Г — промышленная зона.

Н. В. Баранов, О. И. Гурьев, В. М. Фромзель, Н. Г. Агеева и др. Приморский проспект в Ленинграде. 1946—51.

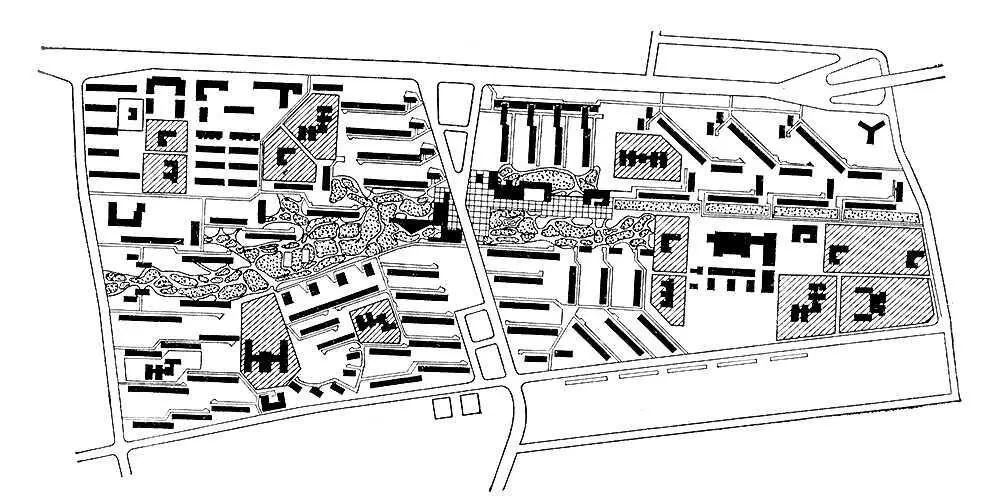

Н. Н. Селиванов, Я. Д. Мухамедханов и др. Жилой район Химки-Ховрино в Москве. Схема планировки микрорайонов 1—2. Застраивались в 1960-е гг.

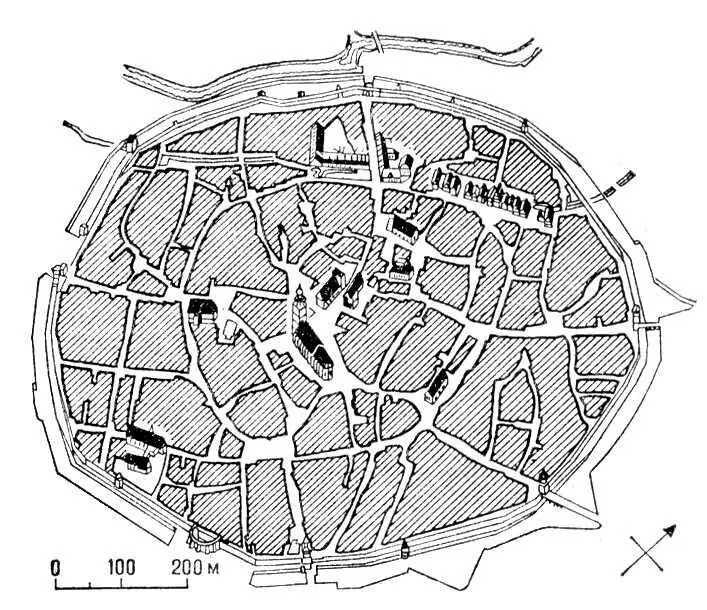

Город Нёрдлиген в Германии. Схематический план города 13—14 вв. В центре — собор, ратуша и рыночная площадь.

Архитектурные ансамбли главной оси центра Парижа на участке Лувр — площадь де Голя. 16—19 вв.

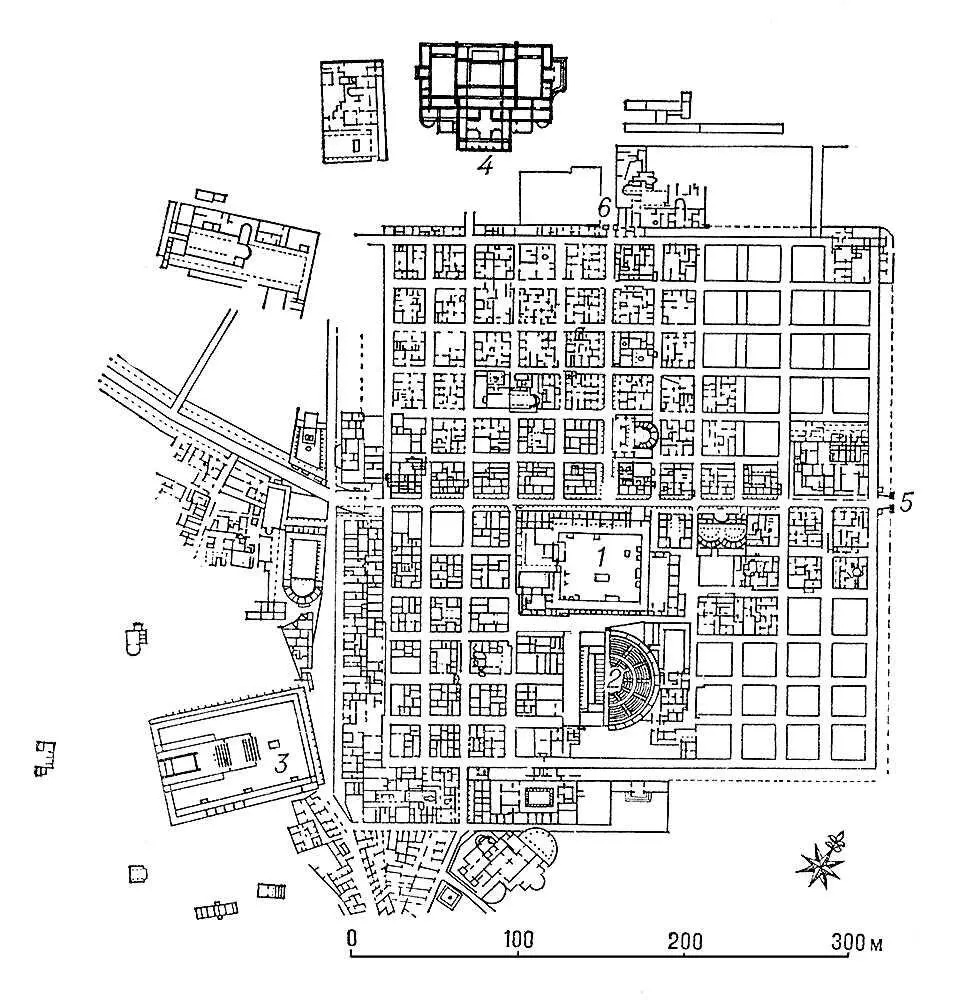

Древнеримский город. Тимгад в Северной Африке (ныне на территории Алжира). 2 в. План: 1 — форум; 2 — театр; 3 — Капитолий; 4 — Большие северные термы; 5 и 6 — главные улицы.

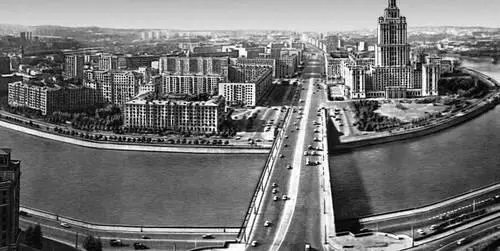

В. Г. Гельфрейх и др. Набережная Тараса Шевченко в Москве. 1952—57.

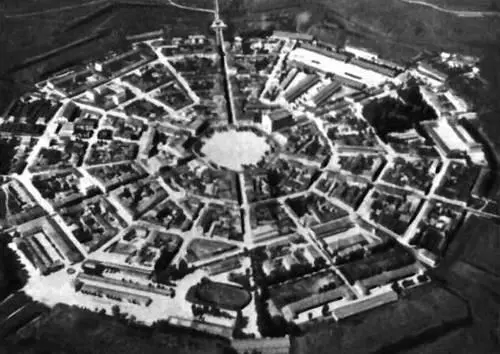

Дж. Саворньян (?). Пальманова (Венето, Италия). «Идеальный город» эпохи Возрождения. Построен в 1593—95. Аэрофотосъёмка.

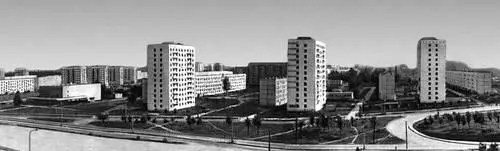

Новый жилой район в Праге. 1960-е гг.

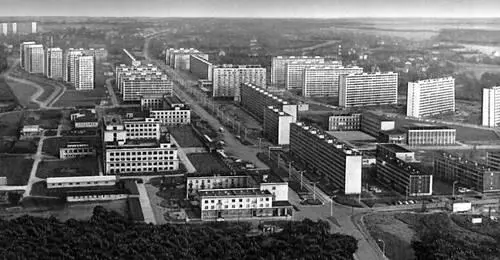

Н. Н. Селиванов, Я. Д. Мухамедханов и др. Жилой район Химки-Ховрино в Москве. Строится с 1962.

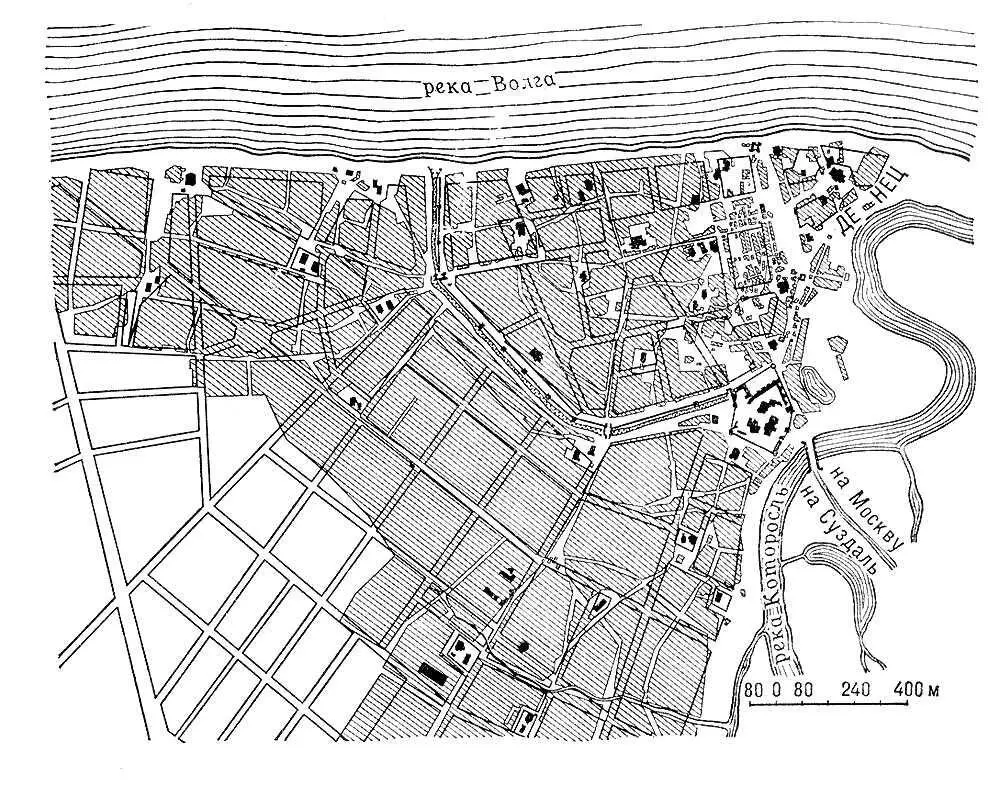

Русское градостроительство 18 в. План Ярославля. 1778. В генеральном плане учтена система важных центров и высотных доминант исторически сложившейся планировки города (указана штриховкой: чёрным выделены наиболее значительные постройки, существовавшие к моменту составления плана).

Градуиро'вкасредств измерений (нем. graduiren — градуировать, от лат. gradus — шаг, ступень, степень), метрологическая операция, при помощи которой средство измерений (меру или измерительный прибор) снабжают шкалой или градуировочной таблицей (кривой). Отметки шкалы должны с требуемой точностью соответствовать значениям измеряемой величины, а таблица (кривая) с требуемой точностью отражать связь эффекта на выходе прибора с величиной, подводимой к входу (например, зависимость эдс термопары пирометра от температуры её рабочего спая). Г. производится с помощью более точных, чем градуируемые, средств измерений, по показаниям которых устанавливают действительные значения измеряемой величины. Точные средства измерений градуируются индивидуально, менее точные снабжаются типовой шкалой, напечатанной заранее, или стандартной таблицей (кривой) градуировки. Применение типовых шкал или стандартных градуированных таблиц требует иногда регулировки средств измерений с целью доведения их погрешностей до установленных нормами.

К. П. Широков.

Гра'дус(от лат. gradus — шаг, ступень, степень), единица измерения плоского угла, равная 1/ 90части прямого угла, обозначается знаком °. 1° = 60' = 3600", где 1' — минута, 1" — секунда. Прямой угол составляет 90°, развёрнутый 180°. Г. употребляется также для измерения дуг окружности (полная окружность равна 360°).

Гра'дустемпературный, общее наименование различных единиц температуры, соответствующих разным температурным шкалам. Различают Г. шкалы Кельвина или кельвин (сокращённое обозначение К), градус Цельсия (°С), градус Реомюра (°R), градус Фаренгейта (°F); подробнее см. Температурные шкалы .
