БСЭ БСЭ - Большая Советская Энциклопедия (ДИ)

Д. к. высокого давления наполняют водородом до 3—4 Мн/м 2 (30—40 атм .) и гелием до 20 Мн/м 2 (20 атм .). Они применяются для изучения процессов взаимодействия частиц высокой энергии с ядрами водорода, дейтерия и гелия. Помещая Д. к. в магнитное поле (~10—20000 э ), можно с большой точностью измерять импульсы частиц. С помощью Д. к. было исследовано образования пи-мезонов при столкновениях протонов, нейтронов и других частиц с ядрами водорода и гелия; наблюдалось парное рождение лямбда- гиперионов с К-мезонами при соударениях p-мезонов с протонами и др.

Лит.: Ляпидевский В. К., Диффузионная камера, «Успехи физических наук», 1958, т. 66, в. 1.

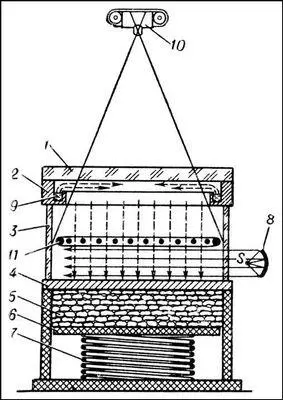

Рис. Схема диффузионной камеры: 1 — верхнее стекло; 2 — металлическое корытце с метиловым спиртом 9; 3 — стеклянный цилиндр (боковая поверхность камеры); 4 — металлическое дно камеры, охлаждаемой твёрдой углекислотой 5; 6 — поршень из термоизолирующего материала; 7 — сжатая пружина; 8 — параболическое зеркало; 10 — фотоаппарат; 11 — металлическое кольцо с редкой сеткой из тонкой проволоки для создания очищающего от ионов электрического поля; S — источник света.

Диффузио'нная металлиза'ция,процесс, основанный на диффузионном насыщении поверхностных слоёв изделий из металлов и сплавов различными металлами (см. Диффузия ). Д. м. проводят, чтобы придать поверхности металлических деталей специальные физико-химические и механические свойства. В зависимости от диффундирующего элемента различают: алитирование , диффузионное хромирование , молибденирование ; марганценирование, хромоалитирование, хромотитанирование и другие виды. Диффузионное насыщение возможно из различных фаз: твёрдой, паровой, газовой и жидкой.

Насыщение из твёрдой фазы применяют для железа, никеля, кобальта, титана и др. металлов. В этом случае Д. м. осуществляют различными тугоплавкими металлами (Mo, W, Nb, U и др.), упругость паров которых меньше упругости паров основного металла. Процесс протекает в герметизированном контейнере, в котором обрабатываемые детали засыпаются порошкообразным металлом, в вакууме или в нейтральной среде при 1000—1500°C. Насыщение из паровой фазы применяют для сплавов на основе железа, никеля, молибдена, титана и др. металлов такими элементами, которые имеют более высокую упругость паров, чем насыщаемый металл, например Zn, Al, Cr, Ti и др. Процесс происходит в герметичных контейнерах при разрежении ~10 1—10 -2 н/м 2 , или 10 -1—10 -4 мм рт. ст. , и 850—1600°С, контактным или неконтактным способом. В первом случае паровая фаза возникает при сублимации металла и генерируется вблизи мест контактирования порошкообразного или кускообразного металла с обрабатываемой поверхностью; во втором — генерация паровой фазы происходит на некотором расстоянии от поверхности. Насыщение из газовой фазы производят при Д. м. различных металлов элементами: Al, Cr, Mn, Mo, W, Nb, Ti и др. Диффузии металла предшествуют реакции взаимодействия газообразных химических соединений диффундирующего элемента с основным металлом. Газовой фазой служат галогениды диффундирующих металлов. Газовое насыщение осуществляется в муфельных печах или в печах специальной конструкции при 700—1000°С. Газовая фаза может генерироваться на расстоянии от насыщаемой поверхности (неконтактный способ) и в зоне контакта источника активной фазы с поверхностью металла (контактный способ). Насыщение из жидкой фазы применяют при алитировании, хромировании, цинковании, меднении. Процесс протекает в печах-ваннах, в которых расплав диффундирующего металла или его соли взаимодействуют с поверхностью обрабатываемых изделий при 800—1300°С. Этим методом осуществляют также комплексную Д. м., например хромоалитирование, хромотитанирование, хромоникелирование и т.д.

Д. м. можно получать диффузионный слой толщиной от 10 мкм до 3 мм . Процессы Д. м. позволяют повысить жаростойкость сплавов (например, алитированная сталь имеет жаростойкость до 900°С), абразивную износостойкость (например, хромирование стали У12 увеличивает её износостойкость в 6 раз), сопротивление термоудару, быстрой смене температур, коррозионную стойкость и кислотоупорность и улучшить другие свойства металлов и сплавов.

Лит.: Дубинин Г. Н., Диффузионное хромирование сплавов, М., 1964; Минкевич А. Н., Химико-термическая обработка металлов и сплавов, 2 изд., М., 1965.

Г. Н. Дубинин.

Диффузио'нная сва'рка,способ сварки без расплавления основного металла за счёт нагрева и сдавливания соединяемых деталей. В месте сварки деталей происходит диффузия одного металла в другой. Детали с тщательно зачищенными и пригнанными поверхностями помещают в закрытую сварочную камеру с разрежением до ~0,01—0,001 н/м 2 , т. е. до 10 -5 мм рт. ст . Детали сдавливают небольшим постоянным усилием, для повышения пластичности и ускорения диффузии нагревают до 600—800°С. Через несколько минут после окончания сварки детали охлаждаются, и их выгружают из камеры. При нагреве в вакуумной камере происходит интенсивная очистка поверхностей от органических загрязнений и окислов. Д. с. позволяет получать сварные швы высокого качества без внутренних напряжений и без перегрева металла в околошовной зоне. Этим способом можно соединять детали из одинаковых твёрдых и хрупких или разнородных материалов: из стали, твёрдых сплавов, титана, меди, никеля и их сплавов и т.д. Возможна сварка деталей из некоторых неметаллических материалов, например двух керамических или керамической с металлической. Д. с. применяется в основном в электронной промышленности, машиностроении, при производстве металлорежущего инструмента, штампов и др. Применение Д. с. ограничивается необходимостью иметь сложную и дорогую аппаратуру. Производительность Д. с. не очень высока из-за наличия таких операций, как вакуумирование камеры, нагрев деталей, выдержка для проведения диффузии.

К. К. Хренов.

Диффузио'нные проце'ссы,процессы, протекающие при перемещении мельчайших частиц вещества (атомов, ионов, молекул) или их комплексов вследствие стремления к равновесному распределению концентрации мигрирующих частиц в данном объёме (см. Диффузия ). При Д. п. возможен обмен частицами между веществами, находящимися в различных агрегатных состояниях, т. е. возможны явления адсорбции и десорбции, растворение и кристаллизация, сушка и т.п. Д. п. лежат в основе таких технологических операций, как спекание порошков (например, в порошковой металлургии), термическая обработка металлов и химико-термическая обработка металлов (цементация, азотирование и т.п.), гомогенизация сплавов, диффузионная металлизация и т.д. Значение Д. п. возрастает в связи с необходимостью создания специальных материалов для развивающихся областей техники (атомной энергетики, космонавтики и т.д.). Знание законов, управляющих Д. п., позволяет предупреждать нежелательные изменения в изделиях, происходящие под влиянием повышенных температур, больших нагрузок, облучения и т.п.
