Д., наиболее сильно ограничивающая световой пучок, называется апертурной или действующей. Изображение апертурной Д. в предшествующей ей части оптической системы определяет входной зрачок системы, изображение в последующей части — выходной зрачок. Входной зрачок ограничивает угол раскрытия пучков лучей, идущих от точек объекта; выходной зрачок играет ту же роль для лучей, идущих от изображения объекта ( рис. 1 ).

С увеличением диаметра входного зрачка (действующего отверстия оптической системы) растёт освещённость изображения. В фотографических объективах для плавного изменения действующего отверстия чаще всего применяют так называемую ирисовую диафрагму . Отношение диаметра действующего отверстия к главному фокусному расстоянию называется относительным отверстием объектива, оно характеризует светосилу объектива (оптической системы). На оправу объектива обычно наносится шкала, содержащая числа, обратные значениям его относительного отверстия. Использование в светосильных оптических системах широких пучков света сопряжено с возможным ухудшением изображения за счёт аберраций оптических систем . Уменьшение до известного предела действующего отверстия оптической системы (диафрагмирование) улучшает качество изображения, т.к. при этом из пучка лучей устраняются краевые лучи, на ходе которых в наибольшей степени сказываются аберрации. Диафрагмирование увеличивает также глубину резкости ( глубину изображаемого пространства ). В то же время уменьшение действующего отверстия снижает из-за дифракции света на краях Д. разрешающую способность оптической системы. В связи с этим апертура оптической системы должна иметь оптимальное значение.

Другие Д., имеющиеся в оптической системе, главным образом препятствуют прохождению через систему лучей из точек объекта, расположенных в стороне от главной оси оптической системы. Наиболее эффективная в этом отношении Д. называется Д. поля зрения. Она определяет, какая часть пространства может быть изображена оптической системой. Из центра входного зрачка Д. поля зрения видна под наименьшим углом ( рис. 2 ). Д., находящуюся перед оптической системой кино- и фотоаппаратов, называют светозащитной блендой или просто блендой.

Лит.: Ландсберг Г. С., Оптика, 4 изд., М., 1957, гл. 13, § 77—79 (Общий курс физики, т. 3); Слюсарев Г. Г., Геометрическая оптика, М. — Л., 1946; Тудоровский А. И., Теория оптических приборов, 2 изд., т. 1—2, М. — Л., 1948—52.

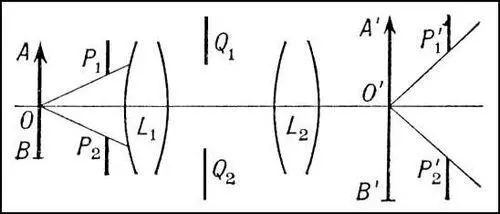

Рис. 1. Q 1Q 2— апертурная диафрагма; её изображение в предшествующей части оптич. системы L 1есть входной зрачок P 1P 2; изображение в последующей части L 2— выходной зрачок Р' 1Р' 2. Лучи, выходящие из точки О объекта АВ, сильнее всего ограничиваются входным зрачком P 1P 2, выходящие из точки О' изображения A'B' — выходным зрачком Р' 1Р' 2.

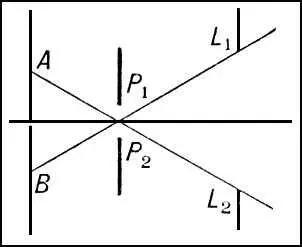

Рис. 2. L 1L 2— диафрагма поля зрения, она сильнее всего ограничивает лучи, идущие от точек объекта АВ, удалённых от оси; P 1P 2— входной зрачок.

Диафра'гмав технике, деталь приборов, машин, механизмов и сооружений; обычно представляет собой пластину или перегородку (с отверстием или без него).

1) Д. измерительной чаще всего является диск с отверстием. Наряду с Вентури трубой и нормальным соплом служит одним из стандартных сужающих устройств, применяемых в промышленности для измерения по принципу переменного перепада давлений расхода жидкостей, газов и паров, протекающих по трубопроводу. Ось отверстия Д. должна совпадать с осью трубопровода. При протекании измеряемого вещества через Д. вследствие перехода части потенциальной энергии давления в кинетическую средняя скорость потока в суженном сечении повышается. Статическое давление потока после Д. становится меньше, чем до неё. Разность (перепад) давлений, измеряемая дифманометром , пропорциональна квадрату расхода протекающего вещества и служит мерой расхода. Измерительные Д. разделяются на стандартные (нормальные) и нестандартные. Применение стандартных Д. регламентировано специальными правилами. При необходимости измерения расхода в условиях, отличающихся от установленных этими правилами, применяют нестандартные Д. (эксцентричные, сегментные, сдвоенные и др.), требующие индивидуальной тарировки в условиях, аналогичных рабочим. По способу отбора давления нормальные Д. делятся на дисковые (в виде плоского диска) с отбором давлений отдельными трубками и камерные (с кольцевыми камерами) для отбора давлений у плоскостей диска Д. Нормальные Д. применяются на трубопроводах диаметром больше 50 мм ; камерные Д. — для трубопроводов диаметром до 500 мм и рабочего давления среды до 10 Мн/м 2 (100 кгс/см 2 ) и дисковые — для трубопроводов от 450 до 1600 мм и давления до 1,6 Мн/м 2 (16 кгс/см 2 ). Относительная погрешность измерения расхода с применением Д. при благоприятных условиях (отсутствие дополнительных поправок на вязкость, шероховатость трубопровода и прочее) составляет от ±0,5% до 1,5%, а при более тяжёлых условиях от ± 3% до 3,5%.

Лит.: Кремлевский П. П., Расходомеры, 2 изд., М. — Л., 1963; Правила 28—64 измерения расхода жидкостей, газов и паров стандартными диафрагмами и соплами, М., 1964; Автоматизация, приборы контроля и регулирования производственных процессов в нефтяной и нефтехимической промышленности, Справочник, кн. 2, М., 1964.

Г. Г. Мирзабеков.

2) Д. в оптических приборах см. Диафрагма в электронной оптике.

3) Д. в турбинах — кольцевая перегородка, в которой крепятся лопатки направляющего аппарата. Д. делают разъёмными по горизонтальному диаметру. Д., работающие при температурах до 250°С, изготовляют из чугуна СЧ 18-36, СЧ 21-40, СЧ 24-44; Д., работающие в области высоких температур, — из хромомолибденовой стали 15ХМ, 20ХМ, 35ХМ.

4) Д. в гидротехнических сооружениях — устройство внутри тела земляной плотины , а также каменно-набросной плотины, выполняемое в виде вертикальной стенки из бетона, железобетона, металла, реже — из дерева; элемент, обеспечивающий жёсткость подвижной части гидротехнического затвора .

В. Н. Поспелов.

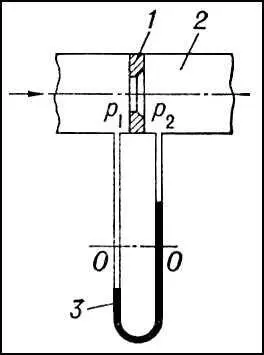

Схема установки диафрагмы: 1 — диафрагма; 2 — трубопровод; 3 — дифманометр; p 1и р 2— давление перед диафрагмой и после неё.
