Образование чугуна и шлака. Восстановленное в доменной печи Fe частично науглероживается в твёрдом, а затем в жидком состояниях. Содержание C в чугуне зависит от температуры чугуна и его состава. Шлак состоит из невосстановившихся окислов SiO 2, AI 2O 3и СаО (90—95%), MgO (2—10%), FeO (0,1—0,4%), MnO (0,3—3%), а также 1,5—2,5% S (главным образом в виде CaS). Для характеристики шлаков пользуются обычно показателем основности CaO/SiO 2или (СаО + MgO)/SiO 2. Основность CaO/SiO 2для разных условий плавки колеблется в пределах 0,95—1,35%. При выплавке чугуна на коксе с повышенным содержанием S (донецкий кокс) работают на шлаках с верхним пределом основности и стремятся обеспечить содержание MgO в шлаке 6—8% и более, улучшая его жидкоподвижность.

Работа доменной печиначинается с её задувки. При этом горн и заплечики загружаются коксом, а шахта — так называемой задувочной шихтой. В полностью загруженную печь подаётся нагретое дутьё (уменьшенное количество), кокс воспламеняется, и начинается опускание материалов. Первый выпуск чугуна и шлака производится через 12—24 ч , после чего количество дутья и рудная нагрузка (отношение массы руды к массе кокса в подаче) постепенно увеличиваются, и через несколько дней после задувки доменная печь достигает нормальной производительности.

Непрерывная работа (кампания) доменной печи от задувки до выдувки (остановки на капитальный ремонт) продолжается 5—6, а в некоторых случаях 8—10 лет и более, в течение которых печь 1—2 раза останавливается на так называемый средний ремонт для замены изношенной кладки шахты. Выплавка чугуна на мощных печах за одну кампанию достигает 5—8 млн. т чугуна и более.

Управление работой (ходом) доменной печи заключается в регулировании (в соответствии с качеством сырых материалов и видом выплавляемого чугуна) состава шихты, количества, температуры и влажности дутья, а также величины подачи или последовательности загрузки отдельных компонентов шихты и уровня засыпи. Ход доменной печи контролируется измерительными приборами, регистрирующими основные параметры загрузки, дутья, колошникового газа, температуру кладки печи на разных горизонтах.

Получили распространение плавка с вдуванием дополнительных видов топлива, обогащением дутья кислородом и работа с повышенным давлением колошниковых газов. При повышении давления на колошнике уменьшается перепад давлений между низом и верхом доменной печи; это обусловливает более ровный сход шихты, улучшает восстановительную работу газов, уменьшает вынос пыли.

Д. п. характеризуется высокой степенью автоматизации. На современной доменной печи автоматически осуществляются все операции шихтоподачи: набор компонентов шихты с отсевом мелочи, взвешивание, транспортировка на колошник и загрузка в печь по заданной программе. Автоматически поддерживаются оптимальный уровень засыпи и распределение шихтовых материалов на колошнике, давление колошникового газа, расход воды на охлаждение, температура и влажность дутья, а также содержание в нём кислорода и расход природного газа. Автоматизировано переключение воздухонагревателей и управление режимом их нагрева. Автоматические анализаторы обеспечивают непрерывную регистрацию состава колошникового газа и дутья. Внедряются системы автоматического регулирования подачи дутья и природного газа как по общему расходу, так и по отдельным фурмам.

Новые доменные печи оснащаются системами централизованного контроля и управления, которые обеспечивают усреднение показателей приборов и подсчёт комплексных показателей работы печи. Ведутся работы по комплексной автоматизации Д. п., в том числе управления тепловым режимом доменной печи с помощью ЭВМ.

Показатели работы доменной печи зависят главным образом от качества сырых материалов и степени подготовки их к плавке. Основные показатели: суточная производительность доменной печи в т и расход кокса на 1 т чугуна. В СССР производительность доменных печей иногда характеризуется коэффициентом использования полезного объёма (кипо), т. е. отношением полезного объёма в м 3 к суточной выплавке передельного чугуна в т . Производительность доменной печи объёмом 3000 м 3 — 7000 т чугуна в сутки. В 1970 средний кипо составил 0,597 (в некоторых случаях 0,43—0,45). Расход кокса на единицу выплавляемого чугуна имеет большое экономическое значение вследствие высокой стоимости кокса. Применение дополнительного топлива позволяет уменьшить расход кокса на 8—20% и снизить благодаря этому себестоимость чугуна. В СССР при выплавке передельного чугуна из хорошо подготовленной богатой железом шихты расход кокса 550—600 кг/т , а на некоторых заводах — не более 450—500 кг/т .

Совершенствование Д. п. направлено на улучшение подготовки сырых материалов к плавке, увеличение мощности (объёма) доменных печей, внедрение прогрессивной технологии, автоматического управления ходом доменной печи.

Лит.: Сборник трудов по теории доменной плавки, сост. М. А. Павлов, т. 1, М., 1957; Леонидов Н. К., Усовершенствование конструкций доменных печей, М., 1961; Доменный процесс по новейшим исследованиям. [Сб. ст.]. К 100-летию со дня рождения акад. М. А. Павлова, М., 1963; Доменное производство. Справочник, под ред. И. П. Бардина, т. 1—2, М., 1963; Готлиб А. Д., Доменный процесс, 2 изд., М., 1966.

В. Г. Воскобойников, А. Г. Михалевич.

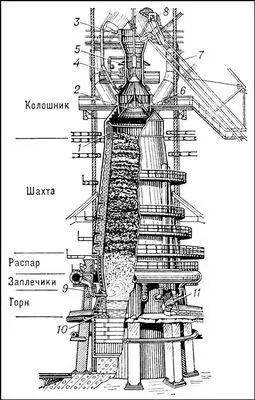

Рис. 2. Доменная печь: 1 — защитные сегменты колошника; 2 — большой конус; 3 — приёмная воронка; 4 — малый конус; 5 — распределитель шихты; 6 — воронка большого конуса; 7 — наклонный мост; 8 — скип; 9 — воздушная фурма; 10 — чугунная лётка; 11 — шлаковая лётка.

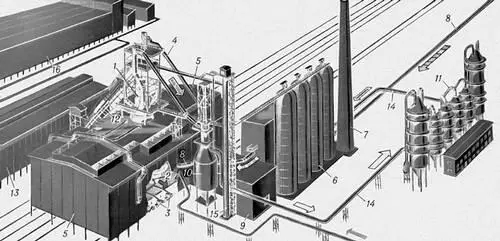

Рис. 1. Современный доменный цех: 1 — доменная печь; 2 — чугунная лётка; 3 — чугуновозы; 4 — газоотводы; 5 — литейные дворы; 6 — воздухонагреватели; 7 — дымовая труба; 8 — воздухопроводы холодного и горячего дутья; 9 — пункт управления; 10 — пылеуловитель; 11 — аппараты тонкой газоочистки; 12 — скиповой подъёмник; 13 — бункерная эстакада; 14 — газопроводы грязного и чистого газа; 15 — лифт; 16 — агломерационная фабрика.

Рис. 3. Работа доменной печи.

До'менный газ,колошниковый газ, отходящий газ доменных печей, представляющий собой продукт главным образом неполного сгорания углерода. Химический состав (при выплавке чугуна на каменноугольном коксе): 12—20% углекислого газа, 20—30% окиси углерода, до 0,5% метана, 1—4% водорода, 55—58% азота. Используется на металлургических заводах как топливо. Теплота сгорания Д. г. примерно 3,6—4,6 Мдж/м 3 (850—1100 ккал/м 3 ). При обогащении дутья кислородом содержание азота в газе снижается и соответственно этому возрастает количество др. газов (в том числе окиси углерода и водорода), а также теплота сгорания.
