Д. п. строят различной ёмкости (до 250 т ) с мощностью трансформатора до 85 000 ква .

Лит.: Электрические промышленные печи, М.—Л., 1948; Окороков Н. В., Электроплавильные печи черной металлургии, 3 изд., М., 1950.

Б. С. Барский.

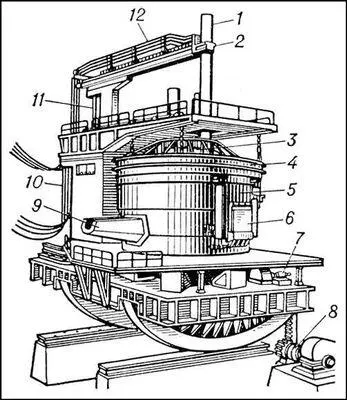

Рис. 2. Дуговая сталеплавильная печь ДСП-200 ёмкостью 200 т : 1 — графитированный электрод диаметром 710 мм ; 2 — электрододержатель; 3 — свод; 4 — водоохлаждаемое сводовое кольцо; 5 — цилиндрический кожух; 6 — водоохлаждаемая вспомогательная дверка; 7 — электромеханический механизм поворота печи вокруг вертикальной оси; 8 — электромеханический механизм наклона печи; 9 — сливной носок; 10 — подвижный токоподвод из водоохлаждаемых гибких кабелей; 11 — шток для вертикального перемещения системы стойка — рукав — электродержатель — электрод; 12 — токоподвод из охлаждаемых медных труб.

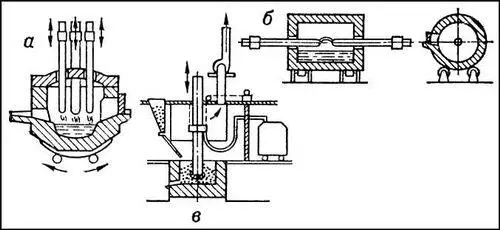

Рис. 1. Схемы дуговых печей: а — прямого действия; б — косвенного действия; в — с закрытой дугой.

Дугова'я у'гольная ла'мпа, газоразрядный источник света , в котором используется излучение электрического разряда между угольными электродами. Созданная Н. П. Яблочковым в 1876 для целей освещения, Д. у. л. получила распространение в 1-й половине 20 в. в связи с развитием прожекторостроения и кинопроекционной аппаратуры.

Д. у. л. работает обычно на постоянном токе с последовательно включённым балластным сопротивлением. Она состоит из двух угольных электродов, расположенных либо соосно, либо под углом 40—130° один к другому (положительный электрод, как правило, располагается горизонтально). Зажигание Д. у. л. производится сведением электродов до соприкосновения (с последующим разведением их на некоторое расстояние) или с помощью вспомогательного электрода. Во время работы лампы происходит сгорание и испарение электродов, расстояние между ними поддерживается автоматически. Различают Д. у. л. простую (электроды из углеродистых материалов), пламенную (в анод добавлены соли металлов — пламенные вещества) и высокой интенсивности дуги. В Д. у. л. высокой интенсивности, получившей наибольшее распространение, анод изготовляют с фитилём, содержащим в основном соли редкоземельных элементов. Такая Д. у. л. отличается большими значениями мощности (свыше 100 квт ), тока (свыше 1000 а ), яркости (до 2000 Мнт ) и энергетической яркости (до 12 Мвт · ср -1 · м -2 ). Д. у. л. применяют в прожекторах и кинопроекционных аппаратах , в мощных облучательных установках (например, оптические печи ). Дальнейшее совершенствование Д. у. л. идёт по пути увеличения плотности тока на аноде, продолжительности непрерывного цикла работы лампы и создания больших удобств в эксплуатации. Разрабатываются Д. у. л., работающие в инертной атмосфере и стабилизированные вихревым потоком газа.

Лит.: Карякин Н. А., Угольная дуга высокой интенсивности, М.—Л., 1948; Ласло Т. С., Оптические высокотемпературные печи, пер. с англ., М., 1968; Оптические печи, М., 1969; Finkelnburg W., Hochstrornkohlebogen, В., 1948.

Г. С. Сарычев.

Дугова'я электросва'рка,см. Электросварка .

Дугово'й генера'тор,устройство, преобразующее энергию постоянного тока в электромагнитные колебания высокой частоты при помощи дугового разряда через зазор, подключённый параллельно цепи, содержащей конденсатор и катушку индуктивности ( рис. ). В колебательном контуре, состоящем из указанных конденсатора и катушки индуктивности и воздушного промежутка, возбуждаются и поддерживаются колебания. Манипуляция колебаний для посылки телеграфных сигналов производилась закорачиванием витков катушки индуктивности колебательного контура. Вследствие серьёзных недостатков (неустойчивости частоты генерируемых колебаний и др.) Д. г. был заменён машинными генераторами высокой частоты и затем ламповыми генераторами. См. Генератор повышенной частоты , и Генерирование электрических колебаний .

Ю. В. Любченко.

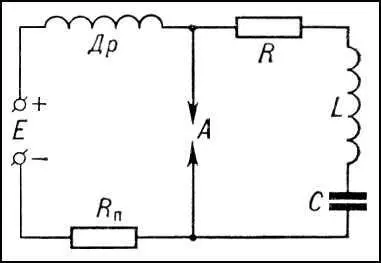

Схема дугового генератора: Др — дроссель, препятствующий проникновению токов высокой частоты в источник электрического питания с напряжением Е ; А — воздушный промежуток между электродами, в котором возникает дуговой разряд; R — сопротивление потерь электрической мощности в колебательном контуре; L — катушка индуктивности; С — конденсатор; R П— резистор, ограничивающий электрический ток источника питания.

Дугово'й разря'д,один из типов стационарного электрического разряда в газах . Впервые наблюдался между двумя угольными электродами в воздухе в 1802 В. В. Петровым и независимо в 1808—09 Г. Дэви . Светящийся токовый канал этого разряда был дугообразно изогнут, что и обусловило название Д. р.

Формированию Д. р. предшествует короткий нестационарный процесс в пространстве между электродами — разрядном промежутке. Длительность этого процесса (время установления Д. р.) обычно ~ 10 -6—10 -4 сек в зависимости от давления и рода газа, длины разрядного промежутка, состояния поверхностей электродов и т.д. Д. р. получают, ионизуя газ в разрядном промежутке (например, с помощью вспомогательного, так называемого поджигающего электрода). В др. случаях для получения Д. р. разогревают один или оба электрода до высокой температуры либо раздвигают сомкнутые на короткое время электроды. Д. р. может также возникнуть в результате пробоя электрического разрядного промежутка при кратковременном резком повышении напряжения между электродами. Если пробой происходит при давлении газа, близком к атмосферному, то нестационарным процессом, предшествующим Д. р., является искровой разряд .

Типичные параметры Д. р.Для Д. р. характерно чрезвычайное разнообразие принимаемых им форм: он может возникать практически при любом давлении газа — от менее 10 -5 мм рт. ст. до сотен атм ; разность потенциалов между электродами Д. р. может принимать значения от нескольких вольт до нескольких тысяч вольт (высоковольтный Д. р.). Д. р. может протекать не только при постоянном, но и при переменном напряжении между электродами. Однако полупериод переменного напряжения обычно намного больше времени установления Д. р., что позволяет рассматривать каждый электрод в течение одного полупериода как катод, а в следующем полупериоде — как анод. Отличительными особенностями всех форм Д. р. (тесно связанными с характером эмиссии электронов из катода в этом типе разряда) являются малая величина катодного падения и высокая плотность тока на катоде. Катодное падение в Д. р. обычно порядка ионизационного потенциала рабочего газа или ещё ниже (1—10 в ); плотность тока на катоде составляет 10 2—10 7 а/см 2 . При столь большой плотности тока сила тока в Д. р. обычно также велика — порядка 1—10 a и выше, а в некоторых формах Д. р. достигает многих сотен и тысяч ампер. Однако существуют и Д. р. с малой силой тока (например, Д. р. с ртутным катодом может гореть при токах 0,1 a и ниже).
