Мотовило, применяемое на большинстве Ж., служит для подвода стеблей к режущему аппарату, удержания их во время срезания, очистки режущего аппарата и для сбрасывания стеблей на платформу. Для уборки прямостоящих культур используют мотовило с жестко закрепленными лопастями. При работе со скоростью более 10 км/ч мотовило снимают, а над режущим аппаратом по всей его длине натягивают трос. Срезанные стебли, ударившись о трос, падают на транспортёр. Для уборки полёглых хлебов используют Ж. с эксцентриковым грабельным мотовилом, которое вместо деревянных планок снабжено трубами с пружинными пальцами. Пружинные пальцы мотовила входят в полёглую массу стеблей, поднимают её и удерживают до срезания.

Транспортирующие органы Ж. — шнек и наклонный транспортёр (Ж. комбайна) либо полотняно- или ремённо-планчатый транспортёр (валковая Ж.). В средней части шнека находится пальчиковый механизм. Пальчиковый механизм захватывает поданные шнеком срезанные стебли и сбрасывает их на наклонный транспортёр. Наклонный транспортёр состоит из цепочно-планчатой транспортёрной ленты. Планки ленты захватывают массу, прижимают её к днищу камеры и транспортируют по наклонной плоскости вверх.

Полотняно-планчатый транспортёр применяют в валковых Ж. для перемещения срезанных стеблей к выбросному окну. Широко применяют бесполотенные транспортёры, выполненные из нескольких рядов ремней с прикрепленными поперёк короткими планками, которые сдвигают скошенную массу по профилированному листу.

Положение рабочих органов всех современных Ж. регулируют на ходу гидравлическими, реже механическими и др. устройствами. Техническая характеристика отечественных Ж. приведена в табл.

Основными направлениями совершенствования конструкций Ж. является увеличение производительности рабочих органов, повышение надёжности узлов и деталей, снижение затрат на технические уходы.

Лит.: Изаксон X. И., Самоходные комбайны СК-3 и CK-4, 3 изд., М., 1963; Справочник конструктора сельскохозяйственных машин, 2 изд., т. 2, М., 1967; Карпенко А. Н., Зеленев А. А., Сельскохозяйственные машины, 2 изд., М., 1968.

В. И. Зеников.

Основные показатели отечественных жаток

* Вместо мотовила над режущим аппаратом установлен вращающийся против направления движения цилиндр с убирающимися в него пальцами, которые захватывают полёглые стебли, поднимают их с земли и сбрасывают на поперечный транспортёр.

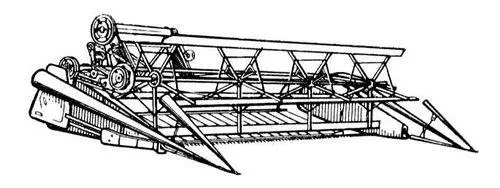

Рис. 2. Навесная жатка для раздельной уборки.

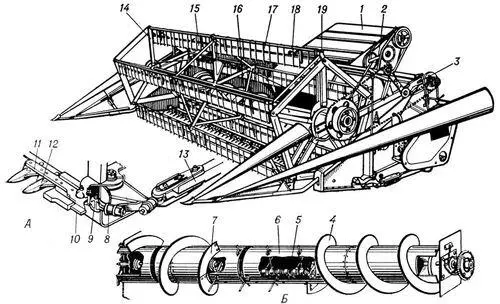

Рис. 1. Шнековая жатка комбайна: 1 — плавающий транспортер; 2 — уравновешивающие пружины; 3 — поддержка мотовила; 4 — спиральная лента; 5 — пальчиковый механизм; 6 — кожух шнека; 7 — съемный виток шнека; 8 — коромысло; 9 — головка ножа; 10 — соединительное звено ножа; 11 — нож; 12 — палец; 13 — шатун; 14 — крестовина мотовила; 15 — лопасть мотовила; 16 — шнек; 17 — палец граблины мотовила; 18 — граблина мотовила; 19 — кривошип граблины; А — присоединение ножа режущего аппарата к шатуну; Б — шнек.

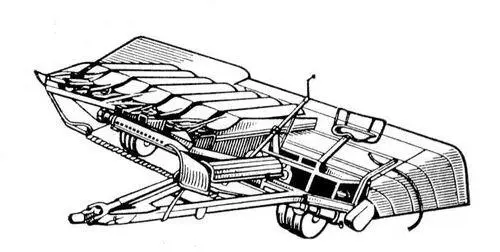

Рис. 3. Прицепная коноплежатка.
