Зонд акусти'ческий,устройство для измерения звукового давления в заданной точке звукового поля, обеспечивающее минимальные искажения поля, вызванные самим процессом измерения. З. а. обычно представляет собой узкий волновод (см. Волновод акустический ) , соединённый с приёмником звука; конец волновода вводится в исследуемую область звукового поля. В зависимости от условий измерений волноводы могут быть выполнены либо в виде трубки, заключающей столб газа или жидкости, либо в виде твёрдого стержня, изолированного от окружающей среды, например газовой рубашкой. Звукоизоляция волновода гарантирует поступление в приёмник энергии только из исследуемой области поля. Для исключения резонансных явлений и осуществления бегущей волны в З. а. принимают специальные меры. Так, в З. а., предназначенных для работы в воздухе, в диапазоне слышимых частот ( рис. ), волновод из металлической трубки переходит в резиновую того же диаметра, внутрь которой для увеличения затухания введён звукопоглощающий материал. Приёмник звука — микрофон — устанавливается сбоку вблизи стыка трубок.

В З. а. ультразвукового диапазона применяются металлические твёрдые волноводы, покрытые снаружи звукопоглощающим материалом; приёмниками звука служат пластинки или цилиндры из пьезоэлектрической керамики.

Лит.: Бергманн Л., Ультразвук и его применение в науке и технике, пер. с нем., 2 изд., М., 1957; Беранек Л., Акустические измерения, пер. с англ., М., 1952.

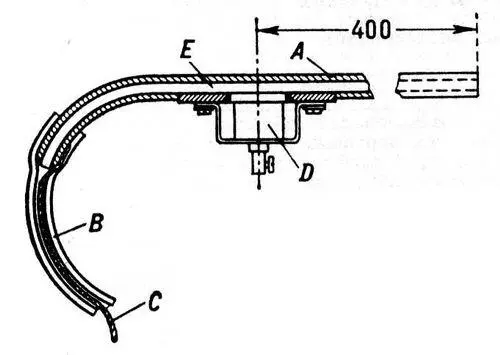

Схема акустического зонда: А — металлическая трубка; В — резиновая трубка; С — звукопоглотитель; D — капсюль конденсаторного микрофона; Е — воздушный волновод.

Зонд карота'жный,см. Геофизические методы разведки.

Зонд сетево'й,прибор для дистанционного контроля с рыбопромыслового судна параметров орудий лова и подводной обстановки; применяется в зоне действия судна непосредственно в процессе лова. З. с. используются в основном в траловом рыболовстве при прицельном лове рыбы разноглубинными и природными тралами и служат для контроля работы трала и наведения его на скопления рыбы, определения степени наполнения трала рыбой. Высокая точность измерения расстояния от трала до грунта, обеспечиваемая З. с., позволяет вести лов рыбы в непосредственной близости от дна, не опасаясь повреждения трала на тяжёлых и неровных грунтах. При кошельковом лове З. с. используются для определения глубины и времени погружения нижней подборы невода и установления момента его стягивания при исследованиях и испытаниях новых тралов. З. с. также служат для контроля захода рыбы в стационарные орудия лова (ставные невода, ловушки и др.), используются при исследованиях и испытаниях новых орудий лова.

Различают З. с. для измерения одного, двух и нескольких параметров. З. с. состоит из подводной аппаратуры, устанавливаемой на орудии лова, и бортовой — на рыболовном судне. С помощью подводной аппаратуры измеряют параметры орудия лова, изучают обстановку в районе лова и передают полученную информацию на судно. Бортовая аппаратура обеспечивает приём, преобразование и регистрацию данных, передаваемых с орудия лова. По типу используемых линий связи различают З. с.: с кабельной линией связи, когда передача данных с орудия лова на судно производится по специальному высокопрочному кабель-тросу; приборы с гидроакустической линией связи, в которых информация передаётся ультразвуковыми сигналами; приборы с радиолинией связи, в которых подводная информация собирается надводными буйковыми устройствами и передаётся на борт судна в виде радиосигналов. Наиболее широко в промышленном рыболовстве применяются З. с. с датчиками эхолотного типа — ультразвуковыми вибраторами, с помощью которых с судна ведётся не только наблюдение за рыбой, проходящей в орудие лова или находящейся в стороне, но и измеряются основные параметры орудия лова (например, горизонт хода, отстояние от грунта, вертикальное раскрытие и др.).

В. И. Кудрявцев.

Сетевой зонд с гидроакустической линией связи: 1 — бортовая приёмно-регистрирующая аппаратура; 2 — линия связи; 3 — подводная измерительно-передающая аппаратура; 4 — трал; 5 — рыбопоисковая аппаратура.
