Лит.: Фурдуев В. В., Акустические основы вещания, М., 1960.

Н. Т. Молодая, Л. З. Папернов.

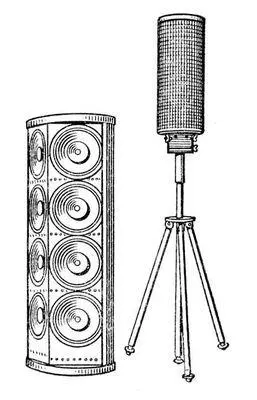

Звуковая колонка типа 10 КЗ-1 со снятым кожухом (слева) и на треноге (справа).

Звукова'я разве'дка,часть артиллерийской разведки. Ведётся в наземной артиллерии звукометрическими подразделениями, оснащенными специальными звукометрическими приборами, позволяющими определять координаты ненаблюдаемых стреляющих батарей противника (орудий, миномётов, пусковых установок реактивной артиллерии) по звуку их выстрелов, а при корректировании огня своей артиллерии определять места падения снарядов или мин по звуковым волнам, возникающим при разрывах снарядов. Приборы З. р. рассчитаны преимущественно на приём звуков выстрелов (разрывов); посторонние звуки, возникающие на поле боя, на работу приборов практически не влияют, если их источники находятся на расстоянии нескольких сот м от звуковых постов.

Звукова'я сигнализа'ция,передача и приём сообщений на расстоянии при помощи голоса или акустических приборов (рупор, сирена, свисток и др.). См. Сигнализация военная.

Звукови'дение,получение с помощью звука видимого изображения объекта, находящегося в оптически непрозрачной среде. З. основана на проникающей способности звука и особенно ультразвука и их визуализации (см. Звукового поля визуализация ). В З. обычно используются упругие колебания в диапазоне частот от 10 кгц до 100 Мгц и выше. Ультразвуковые волны хорошо проходят через металлы, пластмассы, большинство строительных материалов, живые ткани и жидкости. По отражению и преломлению ультразвуковых лучей от границ раздела твёрдое тело — газ (вследствие неодинаковых скоростей распространения ультразвуковых волн в различных средах) можно обнаруживать твёрдые тела и газовые пузыри в жидкостях и живых тканях, а также трещины, раковины и пустоты в твёрдых телах, что используется для изучения и контроля структуры и геометрии внутренней неоднородностей оптически непрозрачных тел. З. выгодно отличается, например, от рентгеноскопии тем, что ультразвук легко фокусируется акустическими линзами и зеркалами в узкие, ограниченные в пространстве пучки (лучи), тогда как рентгеновские лучи, обладающие высокой проникающей способностью, практически невозможно сфокусировать — при рентгеноскопии получаются лишь теневые, силуэтные изображения. Заметить с помощью рентгеновских лучей в металлическом листе толщиной 5 мм расслоение в несколько мкм — задача практически неразрешимая. А ультразвуковой луч, отражённый от границы раздела металл — газ, достаточно четко «рисует» такие расслоения ( рис. 1 , а). Почечный камень размером 2 мм для рентгеновских лучей почти не различим, З. выявляет его вполне отчётливо ( рис. 1 , б).

Общая схема З. ( рис. 2 , а) включает источник ультразвука, объект наблюдения, акустический объектив, с помощью которого формируется ультразвуковое изображение, и преобразователь ультразвукового изображения в оптически видимое.

Применяют также способ З., основанный на свойстве свободно взвешенных мельчайших металлических пластинок-чешуек поворачиваться плоскостью поперёк направления распространения ультразвука. Исследуемый объект помещается между источником ультразвука и сосудом с жидкостью, в которой плавают чешуйки. Освещенные пучком параллельных световых лучей переориентированные чешуйки образуют светлое изображение на сером фоне, соответствующее распределению интенсивности ультразвука (звукового давления), прошедшего сквозь объект. Схема установки для получения видимого изображения с использованием явления дифракции лазерного луча на ультразвуковой волне, прошедшей через объект наблюдения, показана па рис. 2 , б. Световой пучок лазера, сформированный оптической системой, пронизывает жидкость, в которой находится объект наблюдения. Показатель преломления жидкости, облучаемой ультразвуком, изменяется таким образом, что оптический луч, проходя жидкость, создаёт на экране дифракционные полосы, содержащие изображение объекта.

Системы З., использующие приведённые методы визуализации ультразвуковых полей, имеют чувствительность порядка 1—0,01 вм/см 2. Однако для многих практических целей необходима значительно более высокая чувствительность. Этому требованию отвечают электронноакустические преобразователи (ЭАП), чувствительность которых 10 -9—10 -10 вм/см 2. Впервые на возможность преобразования ультразвукового изображения в оптически видимое с помощью электроннолучевых трубок указал (1936) советский учёный С. Я. Соколов. Развитие методов визуализации ультразвуковых полей и совершенствование аппаратуры З., в частности разработка высокочувствительных ЭАП, обусловили создание «звуковизоров» ( рис. 2 , в) и др. средств З. для применения их в дефектоскопии, медицинской диагностике, при строительных работах, в подводной навигации и др.

Примером практического З. может служить метод поверхностного рельефа, при котором ультразвуковое изображение исследуемого объекта воссоздаётся па свободной поверхности жидкости. Под воздействием ультразвука на поверхности жидкости, например воды, образуется рябь, хорошо заметная при косом освещении. Очертания и рельеф ряби воспроизводят ультразвуковое изображение объекта ( рис. 3 ). По такому принципу работают установки для обнаружения расслоений и трещин в листовом материале. Исследуемый лист перемещается в водяной ванне над облучающим ультразвуковым «прожектором».

Звуковая линза, помещенная над листом, фокусирует звуковое изображение дефектов на поверхности воды.

Лит.: Розенберг Л. Д., Визуализация ультразвуковых изображений, «Вестник АН СССР», 1958, №3; Ощепков П. К., Меркулов А. П., Интроскопия, М,, 1967; Азаров Н. Т., Телешевский В, И., Визуализация объектов в ультразвуковых полях методом дифракции света на ультразвуке, «Акустический журнал», 1971, т. 17, в. 3; Holder F. W., Sonic holography, «Electronics World», 1970, v. 83, № 6, p. 32—35; Aprahamian R., Bhuta P., G. NDT by acousto-optical imagine;, «Materials Evaluation», 1971, v. 29, № 5.

К. М. Климов.

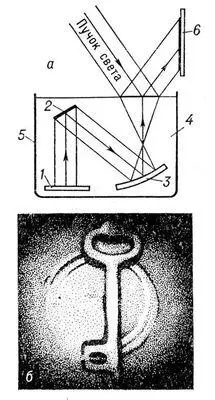

Рис. 3. Звуковидение по методу поверхностного рельефа: а — схема; б — видимое изображение; 1 — источник звука; 2 — объект; 3 — вогнутое зеркало (объектив); 4 — жидкость; 5 — сосуд; 6 — экран.
