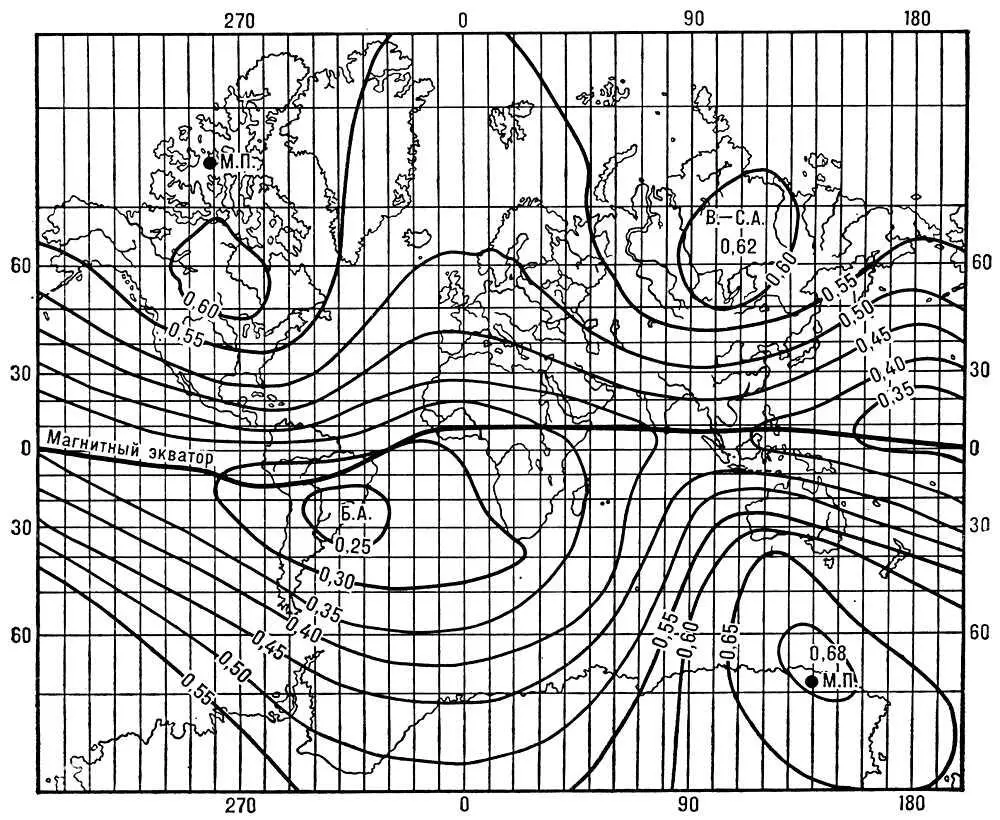

Рис. 2. Карта полной напряжённости геомагнитного поля (в эрстедах) для эпохи 1965 г.; чёрные кружочки — магнитные полюсы (М. П.). На карте указаны мировые магнитные аномалии: Бразильская (Б. А.) и Восточно-Сибирская (В.-С. А.).

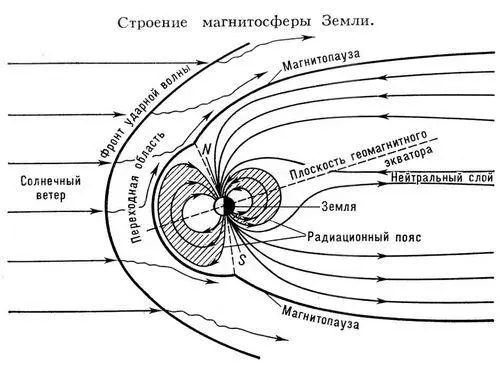

Строение магнитосферы Земли.

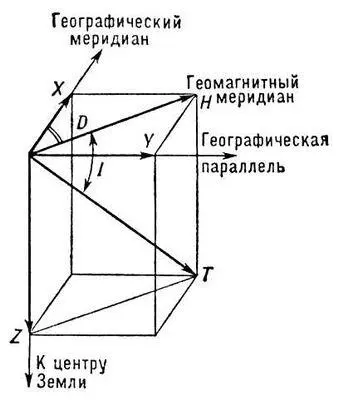

Рис. 1. Элементы земного магнетизма.

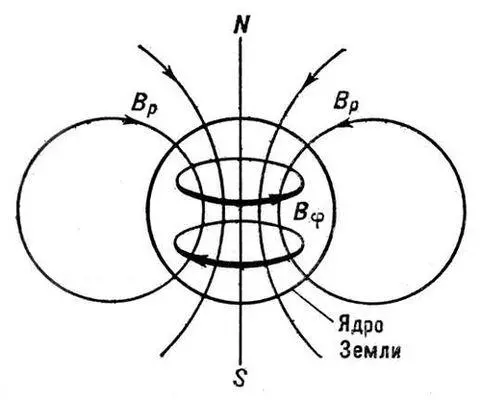

Рис. 3. Схема магнитных полей в гидромагнитном динамо Земли: NS — ось вращения Земли: В р— поле, близкое к полю диполя, направленного вдоль оси вращения Земли; B j— тороидальное поле (порядка сотен гаусс), замыкавщееся внутри земного ядра.

Земно'й сферо'ид(от греч. spháira — шар и éidos — вид), геометрическая фигура, близкая к шару, слабо сплюснутому в направлении полюсов, и наилучшим образом представляющая фигуру геоида, т. е. фигуру Земли в целом. В простейшем случае сфероид совпадает с эллипсоидом вращения и является фигурой равновесия однородной жидкой массы, все частицы которой взаимно притягиваются по закону всемирного тяготения и которая вращается с постоянной угловой скоростью около неизменной оси. Хотя Земля не является однородной жидкой массой, всё же З. с. мало отличается от соответствующего эллипсоида вращения. Отклонение поверхности З. с. от поверхности земного эллипсоида наибольшее под широтой 45° — около 3—4 м. Вследствие этого в геодезии фигуру геоида обычно заменяют эллипсоидом вращения с соответствующими размерами полуосей и определённым положением в теле Земли и все геодезические задачи решают на поверхности такого эллипсоида.

Отступление сфероида или эллипсоида от точного шара применительно к любой планете, в том числе и к Земле, характеризуется её полярным сжатием a, которое определяется теорией французского математика А. Клеро (1743) и равно

где а и b — экваториальный и полярный радиусы, g eи g p— ускорение силы тяжести на экваторе и полюсе и w — угловая скорость вращения планеты около неизменной оси (см. Гравитационное поле Земли ).

Лит.: Михайлов А. А., Курс гравиметрии и теории фигуры Земли, 2 изд., М., 1939.

А. А. Изотов.

Земно'й эллипсо'ид, эллипсоид вращения, наилучшим образом представляющий фигуру геоида, т. е. фигуру Земли в целом. Для наилучшего представления геоида в пределах всей Земли обычно вводят общий З. э. и определяют его так, чтобы: 1) объём его был равен объёму геоида, 2) плоскость экватора и малая ось его совпадали соответственно с плоскостью экватора и осью вращения Земли и 3) сумма квадратов отступлений геоида от общего З. э. по всему земному шару была наименьшей. Для наилучшего же представления фигуры геоида в пределах той или иной области земной поверхности применяют наиболее подходящий З. э. и определяют его так, чтобы: 1) сумма квадратов отклонений геоида в пределах этой области была наименьшей и 2) плоскость экватора и малая ось его были параллельны соответственно плоскости экватора и оси вращения Земли. Общий З. э. мало отличается от земного сфероида, представляющего соответствующую фигуру равновесия планеты.

Т. к. выяснено, что Земля сплюснута не только в направлении её полюсов, но и по её экватору, хотя и очень незначительно, то иногда в теоретических расчётах применяют эллипсоид с тремя неравными осями, наименьшая из которых совпадает с осью вращения Земли. Размеры З. э. и его положение в теле Земли определяют из градусных измерений, измерений силы тяжести и наблюдений искусственных спутников Земли (см. Спутниковая геодезия ). Знание размеров З. э. Необходимо для научных и практических целей геодезии и картографии, а также для др. отраслей науки и техники. В геодезических и картографических работах СССР и др. социалистических стран принят Красовского эллипсоид.

Лит.: Красовский Ф. Н., Руководство по высшей геодезии, ч. 2, М., 1942.

А. А. Изотов.

Земны'е прили'вы,деформация Земли под действием приливных сил; см. Приливы и отливы.

Зе'мо-Авча'льская ГЭСим. В. И. Ленина (ЗАГЭС), первенец грузинской гидроэнергетики. ГЭС расположена на р. Куре у слияния её с р. Арагви, вблизи г. Мцхета. Строительство начато в 1923. 1-я очередь ГЭС пущена в 1927, на полную мощность — в 1938. Установленная мощность 36,8 Мвт (тыс. квт ), среднегодовая выработка 203 Гвтч (млн. квтч ). В состав гидроузла входят: головная бетонная плотина высотой 34 м, водоприёмник, деривационный канал длиной 3 км, идущий по левому берегу, напорный бассейн и здание ГЭС. Плотина образует водохранилище суточного регулирования. В 1952 завершена автоматизация ГЭС. Электроэнергия передаётся в Объединённую энергосистему Закавказья. ЗАГЭС сыграла большую роль в электрификации Грузинской ССР. Награждена орденом Трудового Красного Знамени (1947). На территории ГЭС в 1927 установлен один из первых памятников В. И. Ленину (скульптор И. Д. Шадр).

Зе'мпах(Sempach), город в Швейцарии (кантон Люцерн), близ которого 9 июня 1386 швейцарская пехота разгромила рыцарское войско австрийского герцога Леопольда III Габсбурга, вынужденное действовать в пешем строю. В бою отличился швейцарский национальный герой А. Винкельрид. Победа при З. способствовала дальнейшему укреплению Швейцарского Союза.

Зе'мпер(Semper) Готфрид (29.11.1803, Гамбург,—15.5.1879, Рим), немецкий архитектор и теоретик искусства. Учился в Мюнхене (1825—26) и Париже (1826—1828); в 1834—49 профессор AX в Дрездене. Как участник Дрезденского восстания 1849 бежал в Париж, работал в Лондоне (с 1851), Цюрихе (с 1855), Вене (1871—1876). В рациональных по организации плана постройках З. эклектически применены декоративные мотивы итальянского Возрождения и барокко (Оперный театр, 1838—41 и 1871—78, и Картинная галерея, 1847—1849, в Дрездене; совместно с К. Хазенауэром — 2 музейных здания, 1872—81, «Бург-театр», 1874—88, и «Новый Хофбург», 1881—1913, в Вене). Теоретические взгляды З., сложившиеся под влиянием позитивизма, изложены им в статьях, лекциях и труде «Стиль в технических и тектонических искусствах, или Практическая эстетика» (т. 1—2, 1860—63). З. критиковал капиталистическое разделение труда и его последствия. В разобщении техники и искусства, в отрыве украшения от конструкции он видел причины упадка архитектуры и художественных ремёсел в 19 в. Он стремился возродить стилистическую цельность «практических искусств», рассматривая стиль как органически исторически сложившееся явление. З. связывал законы формообразования (проявляющиеся в симметрии, пропорциональности и тектонике) с функциями художественных произведений, материалами и способами их обработки. Обращение к принципам правдивости и целесообразности сочеталось в теории З. с пониманием художественного начала как символической «одежды» конструкций и материалов. Взгляды З. повлияли на многие концепции архитектуры, художественной промышленности и художественного конструирования в конце 19 и начале 20 вв.
