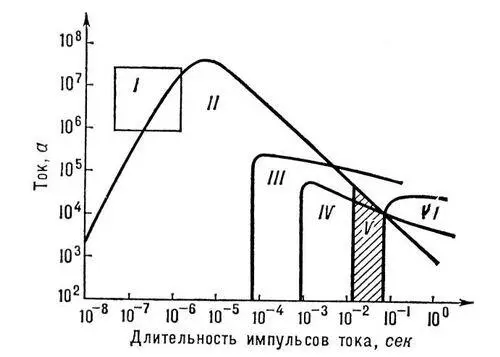

Рис. 5. Амплитуды и длительности токов, получаемых от различных импульсных источников тока: I — взрывные генераторы; II — ёмкостные накопители энергии; III — индуктивные накопители: IV — импульсные аккумуляторы; V — контур Горева; VI — ударные генераторы.

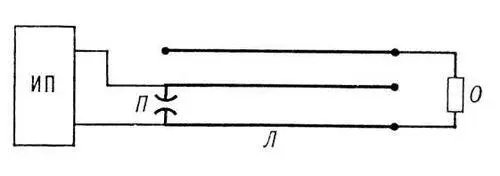

Рис. 3. Схема генератора Блюмлейна: ИП — источник постоянного напряжения или ГИН; Л — трёхполосная полосковая линия.

И'мпульсное управле'ние электроприво'дом,метод управления частотой вращения или вращающим моментом электродвигателей, основанный на периодическом изменении параметров цепей двигателя или схемы его присоединения к источнику энергии. Например, при замкнутом контакте импульсного элемента (ИЭ) (см. рис. ) цепь якоря Я подключена к источнику U пи двигатель разгоняется. При разомкнутом контакте двигатель тормозится статическим моментом нагрузки M c. Среднее значение частоты вращения n определяется относительным временем t 1включения ИЭ и нагрузкой M c, т. е., меняя продолжительность импульса питающего напряжения, можно регулировать частоту вращения в широких пределах. В качестве коммутирующих ИЭ применяются реле, контакторы, магнитные усилители, ионные приборы, транзисторы. Подобные схемы отличаются низкими кпд и коэффициентом использования двигателя при глубоком регулировании частоты вращения.

Для И. у. э. характерны простота и надёжность, а схема управления на транзисторах отличается, кроме того, высокой экономичностью, малыми габаритами и массой, поэтому такие схемы широко применяются в самолётных электроприводах и металлообрабатывающих станках.

Лит.: Твердин Л. М., Система УРВ-Д с импульсным регулированием скорости вращения, в кн.: Автоматизированный электропривод, в. 2, М., 1960; Нагорский В. Д., Управление двигателями постоянного тока с помощью импульсов повышенной частоты, «Изв. АН СССР. Отделение технических наук», 1960, № 2.

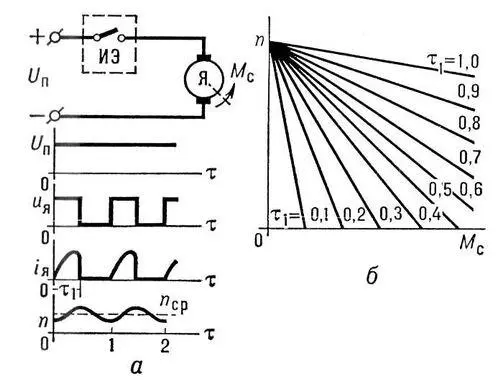

Импульсное регулирование частоты вращения электродвигателя: а — схема включения электродвигателя и временная диаграмма его работы; б — механические характеристики электропривода; ИЭ — импульсный элемент управления; Я — якорь электродвигателя; U п— источник электроэнергии; M c— нагрузка: u я— напряжение на якоре; i я— ток в якоре; n — частота врашения.

И'мпульсные исто'чники све'та,предназначаются для получения одиночных или периодически повторяющихся световых вспышек длительностью от долей мксек до нескольких десятков мсек. По способу преобразования различных видов энергии в световое излучение И. и. с. подразделяют на 2 типа. К первому относятся приборы, использующие световое излучение низкотемпературной плазмы , получаемой с помощью конденсированного искрового разряда в газах, взрывающихся проволочек, пинч-эффекта и др. Действие источников второго типа основано на кратковременном возбуждении люминофора в результате прохождения через него электрического тока или при облучении пучком электронов. И. и. с. могут служить оптические квантовые генераторы (импульсные лазеры ). Наибольшее применение в качестве И. и. с. получили импульсные лампы (кпд преобразования электрической энергии в световую до 50—70%), относящиеся к И. и. с. первого типа.

И. и. с. применяются в автоматике и телемеханике в приборах со световыми каналами управления и передачи информации, в оптической локации и связи, в оптической телефонии, в дальномерах и толщиномерах. Разработаны приборы с И. и. с. для получения отметок времени, фоторегистрации, изготовления клише и др. целей. И. и. с. используются в фотохимии для фотолиза, фотосинтеза и исследования возбуждённых квантовых состояний атомных и молекулярных частиц. Широкое применение И. и. с. всех типов получили для накачки активных сред оптических квантовых генераторов.

Совершенствование И. и. с. направлено на увеличение интенсивности и кпд излучения в определённых спектральных диапазонах, расширение диапазона управляемости, а также на повышение надёжности и долговечности.

Лит.: Маршак И. С., Импульсные источники света, М.—Л., 1963; Рохлин Г. Н., Газоразрядные источники света, М.—Л., 1966.

Б. В. Скворцов.

И'мпульсный полупроводнико'вый дио'д, полупроводниковый диод , вносящий наименьшие искажения в пропускаемые им импульсы. Используется главным образом при работе в режиме переключения электрических цепей.

И'мпульсный разря'д,см. Электрический разряд в газах .

И'мпульсный реа'ктор,ядерный реактор, работающий в импульсном режиме. В отличие от стационарного ядерного реактора , уровень мощности которого постоянен во времени, в И. р. генерируются кратковременные импульсы мощности и, соответственно, потока нейтронов. Длительность импульсов от нескольких мксек до нескольких сек . И. р. позволяет получить большую мощность и интенсивный поток нейтронов в короткие интервалы времени. Такой режим работы выгоден для некоторых исследовательских целей, например для экспериментов, связанных с измерением скорости нейтронов по времени пролёта ими известного расстояния (см. Нейтронная спектроскопия ). Возникновение импульса мощности в И. р. происходит за счёт бурного развития ядерной цепной реакции . Для этого в И. р. быстро вводят избыточное количество ядерного топлива или удаляют поглотители нейтронов. Для «гашения» импульса часто удаляют «лишнее» ядерное топливо.

Различают однократные и периодические И. р. В однократных И. р. гашение цепной реакции происходит за счёт того, что с повышением температуры (обусловленным выделением энергии при цепной реакции) коэффициент размножения нейтронов уменьшается, что и приводит к прекращению цепной реакции. Повторный импульс мощности можно получить лишь через значительное время (десятки мин. и более) после полного остывания системы. Одним из первых И. р. был однократный реактор на быстрых нейтронах «Леди Годива», созданный в 1951 в Лос-Аламосской лаборатории в США. Импульсная мощность подобных реакторов 100 млн. квт при длительности импульса около 50 мксек . Такой импульс повышает температуру реактора на 400 °С. Более длительные импульсы (до нескольких сек.) генерируются в однократных И. р., работающих на тепловых нейтронах.
