Свободные вихри вызывают (индуктируют) в области между торцами крыла скорости, направленные вниз, и поток, индуктированный свободными вихрями, налагаясь на набегающий поток, отклоняет последний вниз на угол Da (угол скоса потока). Поскольку подъёмная сила крыла должна быть перпендикулярна набегающему потоку, она отклоняется назад на тот же угол a (рис. 3). Разлагая эту силу на компоненты вдоль и перпендикулярно v , получаем И. с. dQ инди подъёмную силу dY. Если крыло имеет бесконечно большой размах, И. с. отсутствует.

Лит.: Прандтль Л., Гидроаэромеханика, пер. с нем., 2 изд., М., 1951.

Н. Я. Фабрикант.

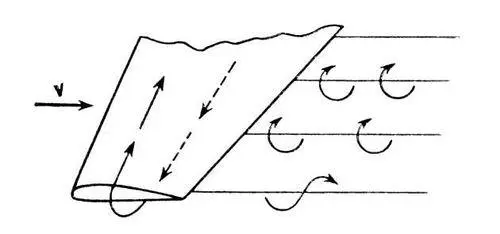

Рис. 1. Схема возникновения торцевого вихря в результате перетекания воздуха из области под крылом в область над крылом.

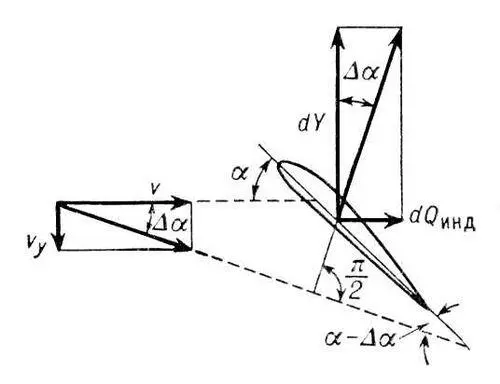

Рис. 3. Образование индуктивного сопротивления в результате скоса потока свободными вихрями крыла: v y— скорость, индуктированная свободными вихрями, Da — угол скоса.

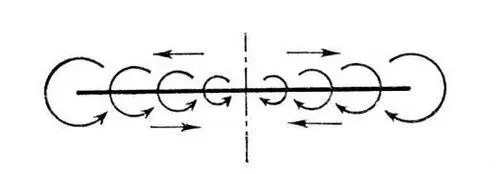

Рис. 2. Разрез потока за крылом плоскостью, перпендикулярной v. Течение воздуха у торцов вызывает систему свободных вихрей.

Индукти'вное сопротивле'ние вэлектротехнике, см. Сопротивление индуктивное.

Индукти'вности измери'тели,приборы для измерения индуктивности контуров с сосредоточенными параметрами, обмоток трансформаторов и дросселей, катушек индуктивности и пр. Принципы действия их зависят от методов измерений. Метод «вольтметра — амперметра» (рис. 1) применяют для измерения сравнительно больших индуктивностей (от 0,1 до 1000 гн ) при значительно меньшем активном сопротивлении обмотки. В этом случае , где U — напряжение, I — сила тока в цепи измеряемой индуктивности, f — частота переменного тока, обычно 50 гц . Погрешность таких И. и. 2—3%. В мостовом И. и. основным элементом является измерительный мост переменного тока (на частотах 100, 400 и 1000 гц ) с образцовой ёмкостью и значительно реже индуктивностью (рис. 2). При уравновешивании моста

( r x— омическое сопротивление провода обмотки катушки индуктивности). Погрешность мостовых методов измерения около 1—3%; пределы измерения 0,1—1000 гн . Резонансные методы основаны на использовании резонансных свойств колебательного контура, образованного измеряемой индуктивностью L xи образцовой ёмкостью C x(рис. 3). Изменяя C x, настраивают контур в резонанс с генератором (на частотах от 10 кгц до 1,5 Мгц ); индуктивность вычисляется по формуле где L x— индуктивность в мгн , f 0 — частота резонанса в кгц , С = C x+ C к— полная ёмкость контура в пф . Погрешность резонансных И. и. 2—5%; пределы измерений от 0,05 мкгн до 100 мгн.

Лит.: Шкурин Г. П., Справочник по электроизмерительным и радиоизмерительным приборам, 3 изд., т. 2, М., 1960.

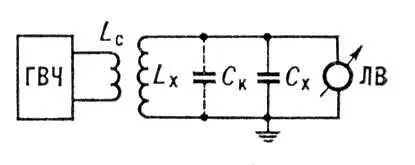

Рис. 3. Схема измерения индуктивности методом резонанса: ГВЧ — генератор ВЧ; L c— витки связи; L x— измеряемая индуктивность; C к— собственная ёмкость катушки; C x— образцовая ёмкость; ЛВ — ламповый вольтметр.

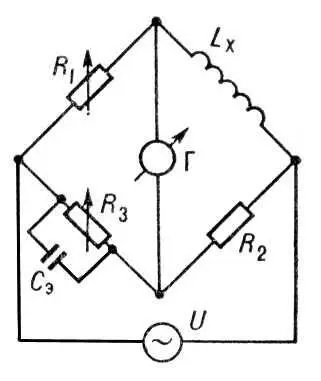

Рис. 2. Схема моста для измерения индуктивности: U — источник тока; Г — гальванометр; R 1, R 2, R 3— омические сопротивления; С э— образцовая ёмкость; L x— измеряемая индуктивность.

Рис. 1. Схема измерения индуктивности по методу «вольтметра — амперметра»: А — амперметр; В — вольтметр; L x— индуктивность;I — сила тока; U — напряжение .

Индукти'вности кату'шка,свёрнутый в спираль изолированный проводник, обладающий значительной индуктивностью при относительно малой ёмкости и малом активном сопротивлении. И. к. состоит из одножильного, реже многожильного, изолированного провода, намотанного на каркас из диэлектрика цилиндрической, тороидальной или прямоугольной формы; существуют также бескаркасные И. к. Намотка бывает однослойная (рядовая и с шагом) и многослойная (рядовая, внавал, универсальная). Для увеличения индуктивности применяют сердечники из ферромагнитных материалов: электротехнической стали, пермаллоя, карбонильного железа, ферритов. Сердечники используют также для изменения индуктивности резонансных контуров в небольших пределах.

Значение индуктивности И. к. пропорционально линейным размерам катушки, квадрату числа витков намотки и магнитной проницаемости сердечника и изменяется от десятых долей мкгн до десятков гн . К основным параметрам И. к. относятся сопротивление потерь, добротность, температурный коэффициент индуктивности, собственная ёмкость. И. к. широко применяют в качестве элементов фильтров и колебательных контуров, в трансформаторах, в качестве дросселей, в реле, магнитных усилителях, электромагнитах и др.

Разновидностью И. к. являются плоские печатные И. к., применяемые в микромодулях, а также обмотки электрических машин, рамочные и ферритовые антенны.

Лит.: Справочник по радиотехнике, под ред. Б. А. Смиренина, М.—Л., 1950; Сифоров В. И., Радиоприемные устройства, 5 изд., М., 1954; Бессонов Л. А., Теоретические основы электротехники, 4 изд. М., 1964.

Е. Г. Билык.

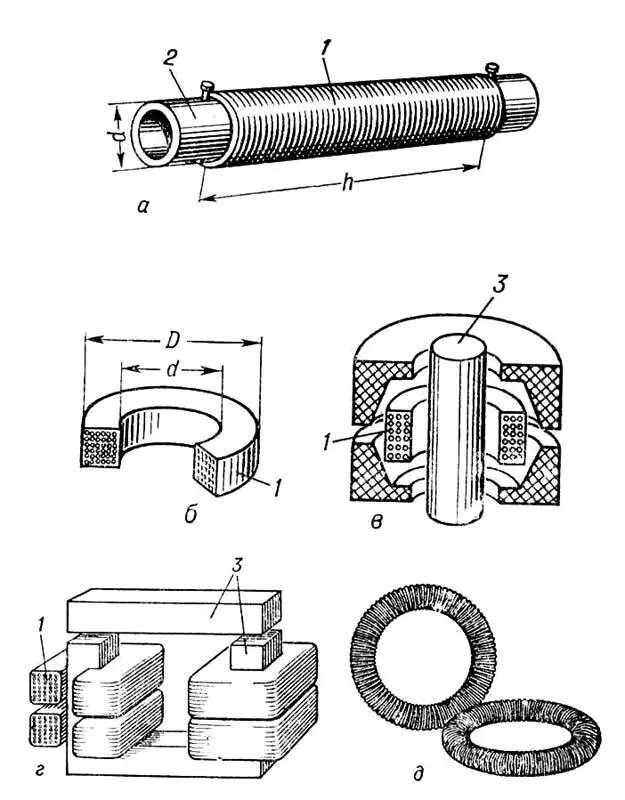

Катушки индуктивности: а — цилиндрическая однослойная; б — тороидальная многослойная; в — с цилиндрическим сердечником; г — с П-образным сердечником; д — образцовая индуктивность на керамическом тороиде; 1 — намотка (провод); 2 — каркас; 3 — сердечник; h — длина намотки; d — внутренний диаметр намотки; D — наружный диаметр намотки.
