Вероятность прямой ионизации газа в электрическом поле оказывается значительной, если на расстояниях порядка размеров атома (молекулы) газа создаётся падение потенциала порядка ионизационного потенциала этой частицы. Напряжённость такого поля чрезвычайно велика — от 2 до 6 в / , т. е. (2—6)×10 8 в / см . Столь сильное поле легко создать у поверхности острия (на удалении 5—10 от неё) при достаточно малом радиусе кривизны поверхности — от 100 до 1000 . Именно этим (наряду со стремлением к большим увеличениям) обусловлено использование в И. п. образца в виде тонкого острия. Происходящий в И. п. процесс ионизации газа в сильном поле острия носит название автоионизации.

Вблизи острия электрическое поле неоднородно — над ступеньками кристаллической решётки или отдельными выступающими атомами его локальная напряжённость увеличивается: на таких участках вероятность автоионизации выше и количество ионов, образующихся в единицу времени, больше. На экране эти участки отображаются в виде ярких точек. Иными словами, образование контрастного изображения поверхности определяется наличием у неё локального микрорельефа. Ионный ток и, следовательно, яркость и контрастность изображения растут с повышением давления газа, которое в И. п., однако, обычно не превышает примерно 0,001 мм рт. ст .; при более высоком давлении начинается газовый разряд.

Разрешающая способность И. п. зависит главным образом от касательных (относительно поверхности острия) составляющих тепловых скоростей ионов и от напряжённости ноля у острия. В отличие от электронного проектора, в И. п. влияние дифракции на разрешающую способность относительно мало вследствие значительно большей (по сравнению с электронами) массы ионов. Далее, разрешение И. п. существенно зависит от поляризуемости a атомов (или молекул) рабочего газа; наиболее пригодны для использования в И. п. газы с малой a (водород, гелий). Большинство частиц газа достигает поверхности острия, не претерпев ионизации. При обычных температурах они затем покидают её, обладая значительными касательными составляющими скорости. При охлаждении острия до температуры жидкого водорода или азота (20—78 К) неионизованные молекулы на некоторое время «прилипают» к нему, теряя свою кинетическую энергию. Их ионизация происходит после испарения с острия (для гелия на расстоянии » 5 от него; локальное распределение поля на таком удалении от поверхности достаточно хорошо выявляет атомную структуру острия, см. рис. 2 ).

И. п. широко применяется для исследования атомной структуры чистых металлов и различных сплавов и её связи с их механическими свойствами; всевозможных дефектов в кристаллах , в частности дислокаций и повреждений, вызванных радиоактивным облучением; влияния способов обработки, например пластических деформаций, на свойства материалов. С его помощью изучают процессы коррозии , адсорбции и десорбции , свойства тонких пленок, осаждённых на поверхности металлов. Сопоставление результатов исследований в электронном проекторе и в И. п. позволяет получить значительную информацию об электронных свойствах металлов, сплавов и плёночных систем, чрезвычайно важную в современной электронике. Ведутся работы, ставящие целью изучение с помощью И. п. структуры биологических молекул.

Лит.: Мюллер Э., Автоионная микроскопия, «Успехи физических наук», 1967, т. 92, в, 2, с. 293; Автоионная микроскопия, пер. с англ., М., 1971.

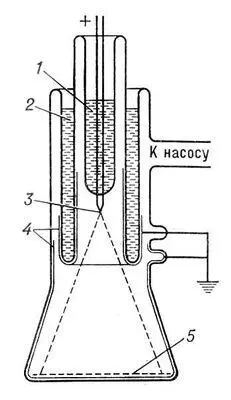

Рис. 1. Схема ионного проектора: 1 — жидкий водород; 2 — жидкий азот; 3 — остриё; 4 — проводящее кольцо; 5 — экран.

Рис. 2a. Изображения поверхности вольфрамового острия радиусом 950 Å при увеличении в 10 6раз в электронном проекторе (а). На изображении можно видеть только структуру кристаллических плоскостей.

Рис. 2б. Изображения поверхности вольфрамового острия радиусом 950 Å при увеличении в 10 6раз в гелиевом ионном проекторе (б) при температуре 22 К. С помощью ионного проектора за счёт разрешения отдельных атомов (светлые точки на кольцах) можно различить бисерно-цепочечную структуру ступеней кристалической решётки.

Ио'нный раке'тный дви'гатель,то же, что электростатический ракетный двигатель .

Ио'нный электропри'вод,привод, состоящий из электродвигателя и ионного преобразователя, управляющего режимами работы двигателя. Изменяя подводимое к двигателю напряжение, можно менять частоту его вращения и тем самым регулировать режим работы электропривода. Напряжение может изменяться дискретно (ступенчатое регулирование) при переключении отводов согласующего трансформатора Т ( рис .) или плавно при изменении угла регулирования вентилей преобразователя, пропускающих ток от сети U 1к электродвигателю Д. Управляющее напряжение на вентили подаётся устройством управления СУ. В качестве вентилей в И. э. малой и средней мощности обычно применяют тиратроны , а в мощных — игнитроны и экситроны .

Различают И. э. постоянного и переменного тока. В первом случае ток через преобразователь подаётся в обмотки якоря или возбуждения двигателя постоянного тока; во втором — обмотки статора или ротора асинхронного или синхронного электродвигателя. Преобразователь И. э. постоянного тока выполняется в виде выпрямителя по мостовой схеме или с нулевым выводом. Преобразователь И. э. переменного тока представляет собой преобразователь частоты, собранный по схеме «выпрямитель — инвертор» или по схеме с непосредственной связью. И. э. бывает реверсивным, т. е. допускающим изменение направления вращения двигателя, и нереверсивным. Для реверсирования обычно применяют переключающее устройство, которым в И. э. постоянного тока могут быть, например, силовой механический реверсор или дополнительный комплект вентилей; в И. э. переменного тока — изменением чередования фаз в СУ. И. э. применяется в прокатных станах, подъёмниках, мощных вентиляторах, станках, на ж.-д. подвижном составе. С 1960 в устройствах средней мощности И. э. заменяются электроприводами с полупроводниковыми преобразователями.
