В акустических И. к. с помощью установленных вне зазора пьезокристаллов улавливают ударную волну в газе, возникающую в момент искрового пробоя. Интервал времени между появлением искры и сигналом в пьезокристалле позволяет определить расстояние искры от кристалла, т. е. координаты искры. Здесь также часто осуществляют непосредственную связь пьезодатчиков с ЭВМ.

Лит.: Искровая камера, М., 1967; Калашникова В. И., Козодаев М. С., Детекторы элементарных частиц, М., 1966 (Экспериментальные методы ядерной физики, [ч. 1]).

М. И. Дайон.

Рис. 3б. Следы частиц в стримерной искровой камере.

Рис. 1. Схема узкозазорной искровой камеры (слева).

Рис. 3a. Следы частиц в стримерной искровой камере.

Рис. 2. Трек частицы в узкозазорной искровой камере (справа).

Искрово'й промежу'ток,воздушный промежуток, разделяющий электроды в установках высокого напряжения. Различают защитные и отделительные И. п. Защитный И. п. предохраняет изоляцию от перенапряжений и воздействия электрической дуги. В нём ( рис. 1 , а ) металлические электроды 1 и 2 включаются параллельно защищаемой изоляции. Изолятор не подвергается воздействию дуги, так как она горит в воздушном промежутке l (который меньше l 1). По форме электродов защитные И. п. разделяются на стержневые ( рис. 1 , а ) и кольцевые ( рис. 1 , б ). Отделительный И. п. — основной элемент вентильного разрядника (см. Разрядник вентильный ), ограждающий рабочее сопротивление РС разрядника ( рис. 2 , а ) от воздействия номинального напряжения установки. Сопротивления R служат для выравнивания распределения напряжения по И. п. (ИП). Волна перенапряжения отводится в землю через рабочее сопротивление РС, дуга сопровождающего тока промышленной частоты (50 гц ) гасится благодаря разбивке её на короткие дуги единичных И. п. ( рис. 2 , б ) .Отделительный И. п. группируется из 2, 4, 6 и т. д. единичных И. п. Воздушный промежуток единичного И. п. обычно около 1 мм ; число их устанавливают из расчёта: один промежуток на 1 кв номинального напряжения установки.

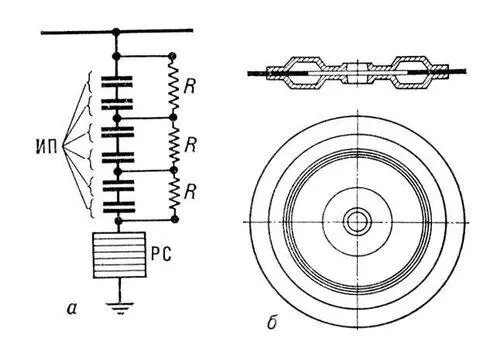

Рис. 2. Вентильный разрядник: а — схема искрового промежутка; б — единичный искровой промежуток.

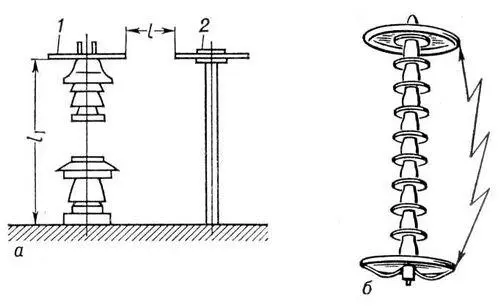

Рис. 1. Защитный искровой промежуток: а — стержневой; б — кольцевой.

Искрово'й разря'д,искра, одна из форм электрического разряда в газах; возникает обычно при давлениях порядка атмосферного и сопровождается характерным звуковым эффектом — «треском» искры. В природных условиях И. р. наиболее часто наблюдается в виде молнии . И. р. в собственном смысле этого термина происходит, если мощность питающего его источника энергии недостаточна для поддержания стационарного дугового разряда или тлеющего разряда . В этом случае одновременно с резким возрастанием разрядного тока напряжение на разрядном промежутке в течение очень короткого времени (от несколько мксек до нескольких сотен мксек ) падает ниже напряжения погасания И. р., что приводит к прекращению разряда. Затем разность потенциалов между электродами вновь растет, достигает напряжения зажигания И. р. и процесс повторяется. В других случаях, когда мощность источника энергии достаточно велика, также наблюдается вся совокупность явлений, характерных для И. р., но они являются лишь переходным процессом, ведущим к установлению разряда другого типа — чаще всего дугового.

И. р. представляет собой пучок ярких, быстро исчезающих или сменяющих друг друга нитевидных, часто сильно разветвленных полосок — искровых каналов. Эти каналы заполнены плазмой, в состав которой в мощном И. р. входят не только ионы исходного газа, но и ионы вещества электродов, интенсивно испаряющегося под действием разряда. Механизм формирования искровых каналов (и, следовательно, возникновения И. р.) объясняется стримерной теорией электрического пробоя газов. Согласно этой теории, из электронных лавин, возникающих в электрическом поле разрядного промежутка, при определённых условиях образуются стримеры — тускло светящиеся тонкие разветвленные каналы, которые содержат ионизированные атомы газа и отщепленные от них свободные электроны. Стримеры, удлиняясь, перекрывают разрядный промежуток и соединяют электроды непрерывными проводящими нитями. Происходящее затем превращение стримеров в искровые каналы сопровождается резким возрастанием силы тока и количества энергии, выделяющегося в них. Каждый канал быстро расширяется, в нём скачкообразно повышается давление, в результате чего на его границах возникает ударная волна . Совокупность ударных волн от расширяющихся искровых каналов порождает звук, воспринимаемый как «треск» искры (в случае молнии — гром).

Величины, характеризующие И. р. (напряжение зажигания, напряжение погасания, максимальная сила тока, длительность), могут меняться в широких пределах в зависимости от параметров разрядной цепи, величины разрядного промежутка, геометрии электродов, давления газа и т. д. Напряжение зажигания И. р., как правило, достаточно велико. Градиент напряжения в искре понижается от нескольких десятков кв / см в момент пробоя до ~100 в / см спустя несколько микросекунд. Максимальная сила тока в мощном И. р. может достигать значений порядка нескольких сотен ка .

Особый вид И. р. — скользящий И. р., возникающий вдоль поверхности раздела газа и твёрдого диэлектрика, помещенного между электродами. Области скользящего И. р., в которых преобладают заряды какого-либо одного знака, индуцируют на поверхности диэлектрика заряды другого знака, вследствие чего искровые каналы стелются по поверхности диэлектрика (см. Лихтенберга фигуры ). Процессы, близкие к происходящим при И. р., свойственны также кистевому разряду .
