Первичная обмотка И. т. тока W 1( рис. 2 ) включается последовательно в контролируемую электрическую цепь переменного тока I 1 , а вторичная обмотка W 2— в последовательную цепь амперметра или других измерительных приборов. Точность И. т. тока характеризуется выраженным в % отношением разности значений приведённого вторичного тока и действительного первичного тока к действительному значению первичного тока.

Для измерения мощности в цепи высокого напряжения с помощью ваттметра необходимы как И. т. тока, так и И. т. напряжения ( рис. 3 ).

Для измерений в цепях постоянного тока большой силы или высокого напряжения применяют И. т. постоянного тока особой конструкции ( рис. 4 ). Действие такого И. т. основано на насыщении сердечников из ферромагнетика при небольших напряжённостях магнитного поля, в результате чего среднее значение переменного тока во вспомогательной обмотке становится зависимым от измеряемого постоянного тока.

Лит.: Электрические измерения. Общий курс, под ред. А. В. Фремке, 2 изд., М. — Л., 1954; Арутюнов В. О., Электрические измерительные приборы и измерения, М. — Л., 1958.

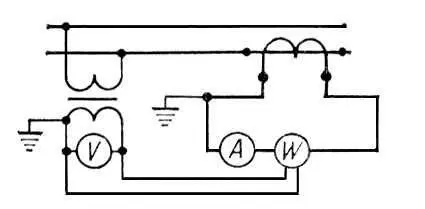

Рис. 3. Схема включения ваттметра в однофазную цепь высокого напряжения через измерительные трансформаторы тока и напряжения: V — вольтметр; А — амперметр; W — ваттметр.

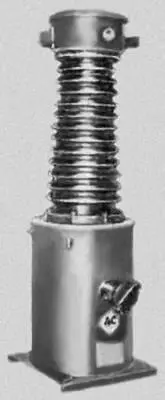

Рис. 2б. Измерительный трансформатор тока. Трансформатор тока на 115 кв .

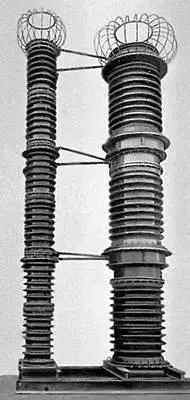

Рис. 1б. Измерительный трансформатор напряжения. Трансформатор напряжения на 400 кв .

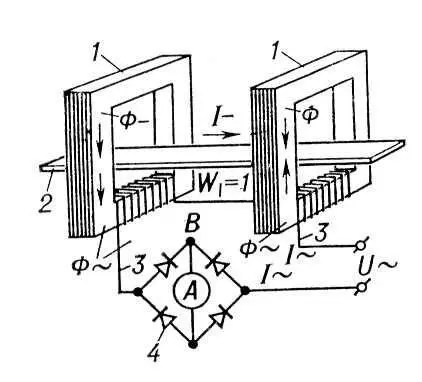

Рис. 4. Схема измерительного трансформатора постоянного тока: 1 — сердечник; 2 — шина (провод постоянного тока); 3 — вспомогательная обмотка; 4 — диоды выпрямительного моста; Ф — магнитный поток; В — выпрямитель; А — амперметр; W 1— первичная обмотка (шина); U ~ — вспомогательный источник переменного тока; I — измеряемый ток.

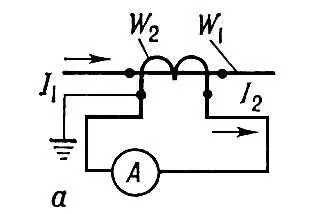

Рис. 2а. Измерительный трансформатор тока. Схема включения.

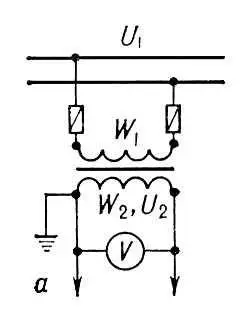

Измерительный трансформатор напряжения. Схема включения.

Измери'тельный усили'тель,см. Электрических сигналов усилитель.

Изми'р(тур. Izmir), город на З. Турции; административный центр вилайета Измир. Расположен на побережье Измирского залива Эгейского моря. 521 тыс. жителей (1970). И. основан как колония греков-эолийцев во 2-м тысячелетии до н. э. и назван Смирна (греч. Smýrne). В 6 в. до н. э. был разрушен царём Лидии Алиаттом; в 4 в. до н. э. отстроен заново (к Ю.—З. от места расположения старого города и ближе к морю). С 15 в. Смирна (тур. И.) — в составе Османской империи; город превратился, особенно с конца 18 в., в один из экономических и культурных центров. 15 мая 1919 (во время греко-турецкой войны 1919—22 ) был оккупирован греческими войсками; 9 сентября 1922 освобожден. После 2-й мировой войны 1939—45 Измирский порт превращен в военно-морскую базу. В И. находится штаб командования сухопутными силами НАТО в Юго-Восточной Европе.

И. — главный по экспорту и второй (после Стамбула) по импорту порт Турции. Узел железных и шоссейных дорог. Аэродром международного значения. Важный промышленный и торговый центр богатого с.-х. района (табак, хлопок, виноград, оливы, зерновые). Текстильная, мукомольная, маслобойная, табачная, цементная, стекольно-керамическая, деревообрабатывающая, машиностроительная (судостроительная и др.) промышленность. В районе И. — добыча лигнита, ртути, асбеста. В городе ежегодно проводятся международные ярмарки. Университет, консерватория, археологический музей.

Сохранились руины античных построек: храма (7 в. до н. э.), так называемой гробницы Тантала, эллинистического театра и стадиона, а также агоры с портиками и базиликой римского времени. Из современных построек значительны павильоны международной ярмарки. Близ И. — остатки 3 акведуков римского времени.

Изми'т(Izmit), Измид, Коджаэли, город и порт на С.-З. Турции, на берегу Измитского залива Мраморного моря; административный центр вилайета Коджаэли. 123 тыс. жителей (1970). Через И. проходят железная дорога и шоссе Анкара — Стамбул. Целлюлозно-бумажная, нефтеперерабатывающая, металлургическая, пищевая, химическая промышленность, автосборка, производство автомобильных шин. Крупные нефтехранилища. В районе И. — производство свинцово-цинкового концентрата. Вблизи И. (г. Гёльджюк) — главная база военно-морских сил Турции.

Изми'тски'й зали'в(Izmit körfezi), залив Мраморного моря у северо-западных берегов Малой Азии (Турция). Длина 52 км , ширина у входа 6 км . Глубина до 183 м . Северный берег И. з. — курортный район (Анатолийская Ривьера). В вершине залива — город и порт Измит.

И'зморозь,отложение льда на тонких и длинных предметах (ветвях деревьев, проводах) при тумане. И. бывает кристаллическая и зернистая. Кристаллическая И. образуется в результате сублимации водяного пара и состоит из кристалликов льда, нарастающих главным образом с наветренной стороны при слабом ветре и температуре ниже — 15°С. Длина кристалликов обычно около 1 см , но может достигать нескольких см. Зернистая И. — снеговидный «рыхлый» лёд, нарастающий с наветренной стороны предметов в туманную, ветреную погоду, в основном в горах. Образуется при намерзании капель переохлажденного тумана; может достигать в толщину иногда 50 и более см .

Изнаси'лование,преступное деяние, заключающееся в половом сношении мужчины с женщиной вопреки её воле с применением физического насилия, угроз или использованием беспомощного состояния потерпевшей. По советскому уголовному праву половое сношение считается совершенным с использованием беспомощного состояния и рассматривается как И., когда потерпевшая в силу своего физического или психического состояния (физические недостатки, малолетний возраст, расстройство душевной деятельности и иное болезненное либо бессознательное состояние и т. п.) не могла понимать характера и значения совершаемых с ней действий или не могла оказать сопротивления виновному, который сознавал, что потерпевшая находится в таком беспомощном состоянии.
