Оболочки в виде сплошных труб поверх изолированных токопроводящих жил служат для защиты их от механических7 повреждений, воздействия влаги, света, химических веществ. Для К., с легко увлажняемой (гигроскопической) изоляцией предпочтительно применение оболочки из свинца или алюминия — материалов с диффузионной константой, близкой к нулю. Свинцовые оболочки легко формуются при сравнительно невысоких температурах (180—220 °С) и, несмотря на многие недостатки: большая плотность (11,4 г/см 3 ) , вредность в обработке, малая вибростойкость и механическая прочность, широко используются при изготовлении К. Более перспективен для этих целей алюминий, который в 2—2,5 раза прочнее и в 3,3 раза легче свинца, более вибростоек и менее дефицитен. Однако для прессования алюминия требуется более сложное оборудование, т. к. его пластическая деформация требует значительных усилий даже при температуре 450—500 °С. Для повышения гибкости алюминиевые оболочки К. больших диаметров гофрируют. К. со сплошной пластмассовой изоляцией обычно имеют оболочки из различных поливинилхлоридов и пигментированного сажей (1—2%) полиэтилена (влагопроницаемость поливинилхлоридов в 10 раз выше, чем полиэтилена). К. с резиновой изоляцией имеют, как правило, оболочку на основе различных синтетических каучуков, придающих ей нефтемаслостойкость, негорючесть, повышенную морозостойкость, гибкость, механическую прочность.

Для защиты оболочек К. от механических повреждений и коррозии на них накладывают защитные покровы, в состав которых в большинстве случаев входят бронепокровы (броня). Чаще всего бронёй служат две стальные ленты толщиной 0,3—0,8 мм, иногда с цинковым или битумным покрытием, надёжно защищающие К. от повреждений при прокладке в земле, внутри помещений, в каналах, блоках, тоннелях. Для защиты К. от воздействия значительных растягивающих усилий на него накладывают броню из круглых (реже плоских) оцинкованных стальных проволок диаметром от 1,4 до 6 мм (обязательно при прокладке по дну водоёмов, в буровых скважинах и т. п.). Под броню и поверх неё накладывают мягкие покровы из нескольких слоев битума, пропитанной бумажной ленты или кабельной пряжи (джута). К., прокладываемые в особо агрессивных средах, в земле при наличии блуждающих токов, а также все К. с алюминиевой оболочкой, независимо от условий их эксплуатации, защищают усиленными покровами, в состав которых входит пластмассовое покрытие — ленточное либо сплошное. При прокладке в шахтах или пожароопасных помещениях К. защищают негорючими покровами (например, из стеклянной пряжи, каменноугольного пека). Для защиты К. от незначительных механических повреждений применяется панцирь из стальных оцинкованных проволок диаметром до 0,3 мм или оплётка из волокнистых материалов, пропитанных противогнилостными составами.

В СССР выпускается более 1000 типов К., маркировка, ассортимент, назначение, конструкция и характеристики которых приводятся в соответствующих стандартах. Для планирования и организации производства принята детальная классификация К. по группам с учётом общности технологических процессов. На её основе осуществляется специализация заводов и цехов по производству К. Обычно К. имеют буквенное обозначение (марку) с указанием числа, сечения или диаметра токопроводящих жил (см. таблицу). У некоторых К. дополнительно указывается значение наиболее важной характеристики (рабочее напряжение, номинальное волновое сопротивление и пр.) либо характерная конструктивная особенность (тип и количество коаксиальных пар, парная или четвёрочная скрутка и пр.). Буквы обычно обозначают название металла токопроводящей жилы, материала оболочки и изоляции, наличие и тип защитных покровов и брони, часто область применения (контрольный, судовой, для сигнализации и блокировки, монтажный и т. д.). Например, АСК 3´95—6 — силовой К. (подразумевается) трёхжильный, с алюминиевыми жилами сечением 95 мм; в свинцовой оболочке, бронированный стальными круглыми проволоками с усиленными защитными наружными покровами, на номинальное напряжение 6 кв : ТПВБГ 100´2´0,5 — телефонный К. с полиэтиленовой изоляцией, в поливинилхлоридной оболочке, бронированный стальными лентами с противокоррозионным покрытием, 100-парный с диаметром медных жил 0,5 мм.

На рис. приведены сведения о К., наиболее часто применяемых в различных областях техники, с указанием основных марок каждого типа, характеристик конструкций, основных параметров, условий прокладки, эксплуатации, преимущественной области применения, а также схематичные поперечные разрезы К.

Лит .: Брагин С. М., Электрический и тепловой расчёт кабеля, М. — Л., 1960; Бачелис Д. С., Белоруссов Н. И., Саакян А, Е., Электрические кабели, провода и шнуры (Справочник). 2 изд., М. — Л., 1963; Кабели и провода, т. 1—3, М. — Л., 1959—64; Основы кабельной техники, М. — Л., 1967; Привезенцев В. А., Ларина Э. Т., Силовые кабели и высоковольтные кабельные линии, М., 1970.

В. М. Третьяков.

Газонаполненный под давлением бронированный кабель ГЭСК. 3-жильный с бумажной изоляцией, экранирован бумажной металлизированной лентой и медной лентой; газ подаётся между жилами; сечение 70—150 мм 2; напряжение 60—138 кв ; предельная температура 70°C. Для линий электропередачи высокого напряжения; разность уровней прокладки не ограничена. 1 — токопроводящая жила; 2 — изоляция; 3 — оболочка; 5 — броня, экран.

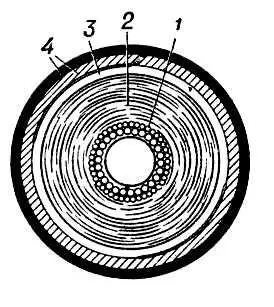

Маслонаполненный с центральным каналом МНСА, МССА. Одножильный с бумажной изоляцией в свинцовой оболочке, усиленной медными лентами, имеет антикоррозионный покров, канал — свёрнутая в спираль проволока из нержавеющей стали; сечение 150—800 мм 2; напряжение 110—220 кв . Для соединения повышающих трансформаторов крупных электростанций с открытыми распределительными устройствами, для прокладки через водные преграды и в районах с интенсивной застройкой и т. п.; прокладывается в траншеях, тоннелях, по дну водоёмов (обязательно с проволочной бронёй толщиной до 6 мм ). 1 — токопроводящая жила; 2 — изоляция; 3 — оболочка; 4 — наружные защитные покровы.

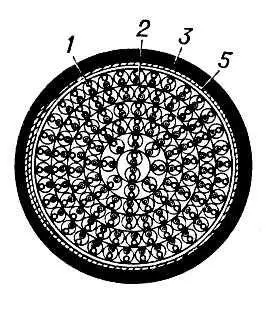

Телефонный кабель ТПП 100´2´0,5. Многопарный (100 пар медных жил диаметром 0,5 мм ) с полиэтиленовой изоляцией в полиэтиленовой оболочке; экранирован гладкой или гофрированной алюминиевой лентой; электрическое сопротивление 90 ом / км ; температура от -50 до 50°C; заводская длина 200—350 м . Для распределительных и соединительных линий городских телефонных сетей. 1 — токопроводящая жила; 2 — изоляция; 3 — оболочка; 5 — броня, экран.
