Важнейшей характеристикой К. а. является световой поток, определяющий яркость кинопроекционного экрана. Световой поток профессионального К. а. находится в пределах от 350 до 50 000 лм, любительского — не менее 50 лм. Наибольший световой поток создаётся электрической угольной дуговой лампой (50 000 лм ) , меньший — газоразрядной (ксеноновой) лампой (15 000 лм ) и ещё меньший — лампой накаливания (90 лм ) . Поэтому для крупных кинотеатров с экранами большой площади устанавливаются К. а. с дуговыми угольными или ксеноновыми лампами; в кинотеатрах малой вместимости, а также в киноустановках для учебных, любительских и т.п. целей используются К. а. с лампой накаливания.

Все К. а. профессиональной кинематографии предназначены для демонстрирования звуковых фильмов и только К. а. для любительской кинематографии проецируют незвуковые 8-мм кинофильмы или же озвученные посредством магнитофона и синхронизирующего устройства. Выпускаются также К. а. для демонстрирования звуковых 8-мм кинофильмов.

По условиям эксплуатации различают стационарные и передвижные К. а. Стационарные устанавливаются в специальных помещениях — киноаппаратных; передвижные, большей частью портативные, используются в кинопередвижках для демонстрирования узкоплёночных ( 16-мм и 8-мм ) кинофильмов. В зависимости от формата кинокадра К. а. предназначаются для проецирования 35-мм кинофильмов с обычным изображением (соотношение сторон изображения 1:1,37) и анаморфированным (широкоэкранные, с соотношением сторон изображения 1:1,65; 1:1,85; 1:2,35), 70-мм кинофильмов (широкоформатные, с соотношением сторон изображения 1:2,2), 16-мм и 8-мм кинофильмов (узкоплёночных). Кроме того, изготовляются универсальные К. а., специальные К. а. для кругорамных, стереоскопических и др. кинофильмов (см. Кинотехника ) . Универсальный К. а. устанавливается в кинотеатрах с залами большой вместимости (до 6000 зрителей) и рассчитан на демонстрирование 35-мм обычных, кашетированных (с уменьшенной высотой обычного кинокадра), анаморфированных кинофильмов и 70-мм широкоформатных кинофильмов. При переходе с одного формата фильма на другой требуется лишь несложная переналадка лентопротяжного тракта и замена кинопроекционного объектива. Осветительная система его состоит из эллиптического зеркала диаметром 600 мм с интерференционным покрытием, отражающим на кадровое окно около 95% видимого света. Источником света служит угольная дуговая лампа с воздушным дутьём. Полезный световой поток составляет около 25 000 лм (для обычных 35-мм кинофильмов), 30 000 лм (для широкоэкранных 35-мм кинофильмов) и около 50 000 лм (для широкоформатных 70-мм кинофильмов). Ёмкость катушек подающей и принимающей кассет достигает 1500 м.

Для демонстрирования 16-мм фильмов широко применяется К. а. кинопередвижки «Украина». Корпус аппарата — из алюминиевого сплава; в передней части его расположены все элементы лентопротяжного тракта, объектив и звуковоспроизводящая система для фотографической и магнитной фонограмм; внутри корпуса размещены детали приводного механизма. В примыкающем к задней стенке корпуса фонаре установлена проекционная лампа накаливания (30 в, 400 вт ) , трёхлинзовый конденсор, электродвигатель. Для охлаждения проекционной лампы на валу двигателя укреплен вентилятор. Полезный световой поток кинопроекционного аппарата 350 лм. Подающая и принимающая кассеты имеют ёмкость 600 м каждая, что соответствует 5 частям кинофильма.

В. И. Ушагина.

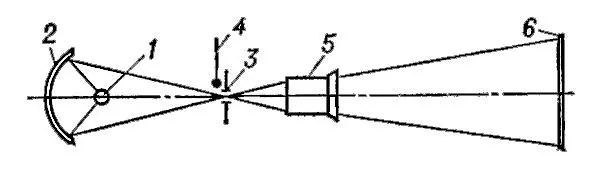

Рис. 1. Схема осветительно-проекционной системы: 1 — источник света; 2 — отражатель; 3 — кадровое окно; 4 — обтюратор; 5 — проекционный объектив; 6 — экран.

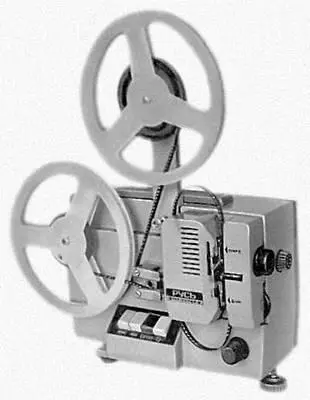

Рис. 2. Портативный кинопроекционный аппарат «Русь» для демонстрирования 8- мм кинофильмов.

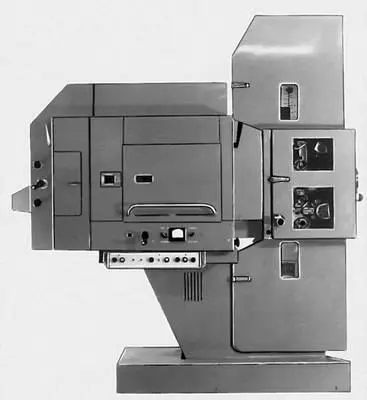

Рис. 4. Стационарный кинопроекционный аппарат «Ксенон-1» для демонстрирования 35- мм кинофильмов.

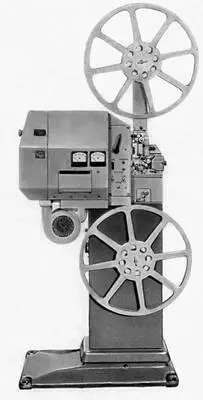

Рис. 3. Стационарный кинопроекционный аппарат «Черноморец» для демонстрирования 16- мм кинофильмов.

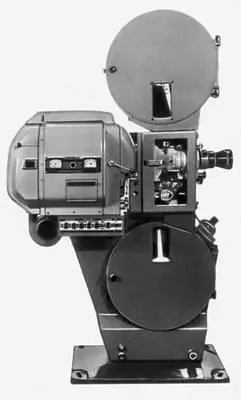

Рис. 5. Универсальный кинопроекционный аппарат для демонстрирования 35- и 70- мм кинофильмов.

Кинопроекцио'нный объекти'в,оптическая система для получения на экране увеличенного изображения кадра кинофильма. Одна из основных характеристик качества К. о. — разрешающая способность, оцениваемая визуально числом раздельно различимых линий на 1 мм изображения миры (тест-объекта). В зависимости от конструкции К. о. обладают разрешающей способностью до 100 линий на 1 мм в центре и 50—60 линий на 1 мм на краю кадра, коэффициент светопропускания 0,8—0,85. К. о. дают равномерность освещённости экрана 0,6—0,7.

К основным техническим характеристикам К. о. относятся: фокусное расстояние f’, относительное отверстие 1: n и углы поля изображения 2w'; первые две характеристики гравируются на гладкой оправе объектива вместе с его названием и заводским номером. В зависимости от назначения различают К. о. для показа кинофильмов обычных (4-й 6-линзовые анастигматы с f’ от 50 до 180 мм, относительным отверстием 1:2—1:2,5 и 2 w' от 30 до 8°); широкоэкранных (6-линзовые анастигматы с f’ от 80 до 140 мм, относительным отверстием 1: 2, рис. 1 , и анаморфотные насадки ) ; широкоформатных (6-линзовые анастигматы и сложные оптические системы, состоящие из объектива и сферической насадки, с f’ от 70 до 120 мм, относительным отверстием 1:2 и 2w' от 42 до 25°, рис. 2 ); узкоплёночных 16-мм (4- и 6-линзовые анастигматы с f’ от 35 до 50 мм, относительным отверстием 1:1,2 и f’=65 мм, относительным отверстием 1:1,4 и 2 w' от 20 до 11°); любительских 8-мм (3-линзовые апланаты с f’=18 мм, относительным отверстием 1:1,4 и 2 w'= 19°), а также К. о. с переменным f’ в пределах 15—25 мм и относительным отверстием 1:1,4.

Ф. С. Новик.

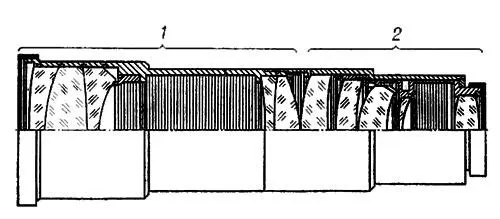

Рис. 2. Конструкция объектива ОКП2-100-1 с f '=100 мм , относительным отверстием 1:2 и 2 w '=30°. 1 — афокальная сферическая насадка; 2 — объектив.
