Автономные К.имеют в своём составе холодильные компрессоры (один или несколько) с электродвигателями, испаритель-воздухоохладитель, конденсатор, воздушный фильтр, вентиляторы с электродвигателями, а также приборы автоматического регулирования работы холодильной машины и поддержания заданных параметров воздуха в помещении. В зависимости от компоновки автономные К. разделяются на горизонтальные, раздельно-агрегатные и вертикальные. Автономные горизонтальные К. обычно устанавливаются в оконных проёмах и предназначаются для обслуживания одного помещения площадью до 50 м 2. Их производительность по воздуху от 450 до 1000 м 3/ ч, по холоду от 6,7 до 18,8 Мдж/ч (от 1600 до 4500 ккал/ч ) ; потребляемая мощность от 1,1 до 2,6 квт. Автономные горизонтальные К. оборудованы конденсатором воздушного охлаждения. Раздельно-агрегатные К. компонуются в 2 корпусах, соединяемых трубопроводами, по которым циркулирует хладагент. В одном из корпусов размещен компрессорно-конденсаторный агрегат, в другом — вентиляторно-испарительный. Первый устанавливается вне здания, благодаря чему резко снижается уровень производимого шума, а второй — в здании. Раздельно-агрегатные К. предназначены для обслуживания одного или нескольких помещений площадью до 300 м 2, их производительность по воздуху от 1600 до 7000 м 3/ч, по холоду от 32,7 до 126 Мдж/ч (от 7800 до 30 000 ккал/ч ) ; потребляемая мощность от 4,5 до 19 квт; оборудованы конденсатором воздушного или воздушно-водоиспарительного охлаждения. Автономные вертикальные К. ( рис. 1 ) выполняются в виде шкафов. Они предназначены для обслуживания одного или нескольких помещений площадью до 1700 м 2. Их производительность по воздуху от 1300 до 16 000 м 3/ч, по холоду от 25,2 до 314 Мдж/ч (от 6000 до 75 000 ккал/ч ) ; потребляемая мощность от 2,7 до 36 квт; оборудованы конденсаторами водяного охлаждения.

Автономные горизонтальные и раздельно-агрегатные К. применяются в жилых, общественных и промышленных зданиях, вертикальные — в общественных и промышленных зданиях. Вертикальные К. создают в помещениях более высокий уровень шума. Все виды автономных К. поставляются полностью готовыми для установки, поэтому они могут применяться в существующих зданиях. С помощью автономных К. производят также вентиляцию, а иногда и отопление помещений, очистку воздуха от пыли, его охлаждение и осушение. Для подогревания воздуха в автономные К. иногда встраивают электронагреватели или предусматривают возможность переключения холодильных машин на работу в цикле теплового насоса. Холодильные машины автономных К. заряжаются безопасным для людей хладагентом (фреоном-12 или фреоном-22). Автономные К. с двухступенчатой очисткой воздуха, увлажнительным и бактерицидным устройствами применяются для обслуживания хирургических операционных. В СССР и ряде зарубежных стран ведутся (1972) опытно-конструкторские работы по созданию автономных отопительно-охладительных К.—тепловых насосов на полупроводниках. Переключение этих К. с режима охлаждения на режим отопления производится изменением направления электрического тока. Достоинство таких К. — отсутствие холодильных машин с возвратно-поступательным движением инерционных масс и, следовательно, незначительный уровень шума, производимого К. при работе в помещениях. Получают также распространение автономные К. с абсорбционными холодильными машинами, обогреваемыми газом или электричеством.

Неавтономные К.подразделяются на горизонтальные и вертикальные. Неавтономные горизонтальные К. ( рис. 2 ) поставляются заводами в виде секций или унифицированных элементов, из которых на месте установки собираются К. по предусмотренной проектом или стандартной схеме. Производительность горизонтальных К. по воздуху от 10 000 до 500 000 м 3/ч, по холоду от 0,21 до 12,6 Гдж/ч (от 50 000 до 3 000 000 ккал/ч ) . Неавтономные вертикальные К. ( рис. 3 ) поставляются заводами в виде полностью готовых для установки агрегатов со всеми необходимыми средствами автоматического регулирования, контроля и управления. Производительность вертикальных К. по воздуху от 1500 до 20 000 м 3/ч, по холоду от 31,4 до 418,6 Мдж/ч (от 7500 до 100 000 ккал/ч ) .

К.-доводчикибывают вентиляторными и эжекционными. В СССР изготовляются преимущественно эжекционные К.-доводчики, применяемые главным образом в административных, гостиничных зданиях и каютах морских и речных судов. Они устанавливаются под окнами и присоединяются к воздуховодам, подающим первичный кондиционированный воздух от центрального К., и к трубопроводам, питающим водой теплообменники. В эжекционных К.-доводчиках первичный воздух выходит из соплового устройства с большой скоростью и вовлекает в циркуляцию вторичный (внутренний) воздух, который, предварительно проходя через теплообменник, в летнее время охлаждается, а в зимнее — подогревается, после чего смесь первичного и вторичного (внутреннего) воздуха через выпускную решётку поступает в помещение. Тепло- и холодопроизводительность К.-доводчиков регулируются изменением количества подаваемого тепло- или холодоносителя или пропуском части воздуха мимо теплообменника по обводному каналу с воздушным клапаном. Эжекционные К.-доводчики работают практически бесшумно.

Специальные К.-воздухоохладители, главным образом автономные, применяют для ж.-д. вагонов, кабин самолётов, кранов, автомобилей, тракторов, комбайнов, экскаваторов. Приводы К. осуществляются от основного или вспомогательного двигателей обслуживаемых машин.

Лит.: Справочник проектировщика промышленных, жилых и общественных зданий и сооружений, ч. 2, М., 1969.

Е. Е. Карпис.

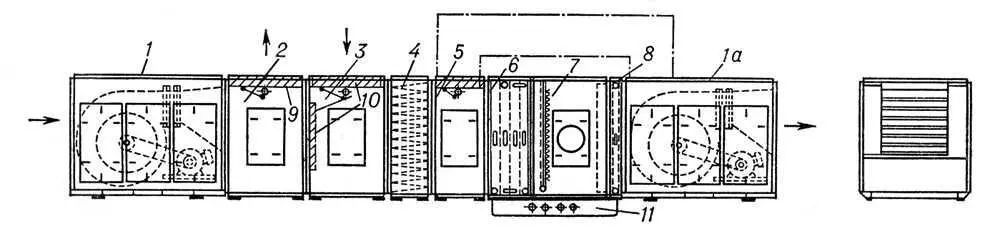

Рис. 2. Вариант компоновки неавтономного горизонтального секционного кондиционера: 1 — рециркуляционный вентилятор с электродвигателем; 1а — приточный вентилятор с электродвигателем; 2 — промежуточная секция для удаления части рециркуляционного воздуха; 3 — промежуточная секция для подмешивания части наружного воздуха; 4 — воздушный фильтр; 5 — промежуточная делительная секция с воздушным многостворчатым клапаном; 6 — воздухоохладитель-воздухонагреватель; 7 — однорядная форсуночная камера; 8 — воздухонагреватель; 9 — воздушные многостворчатые клапаны; 10 — воздушные смесительные клапаны; 11 — поддон.

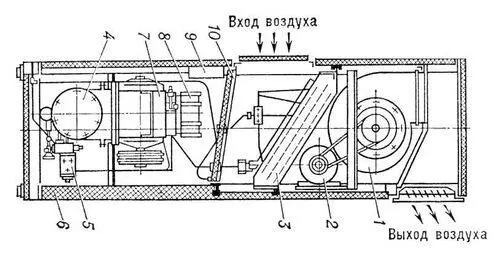

Рис. 1. Автономный вертикальный кондиционер (схема): 1 — центробежный вентилятор; 2 — электродвигатель вентилятора; 3 — испаритель-воздухоохладитель; 4 — конденсатор водяного охлаждения; 5 — четырёхходовой кран для переключения на работу в цикле теплового насоса; 6 — корпус со звукопоглощающей облицовкой; 7 — электродвигатель компрессора; 8 — холодильный компрессор; 9 — каркас; 10 — поддон.
