Алмазные К. б. используют при бурении в крепких скальных породах. Коронка состоит из металлокерамической алмазонесущей рабочей части (матрицы) и стального корпуса. Матрица и корпус прочно соединяются между собой в процессе изготовления. Твёрдость матрицы подбирается в зависимости от абразивности и твёрдости буримых пород в пределах от 10 до 50 HRC. Чем абразивнее порода, тем твёрже должна быть матрица. Для армирования коронок используют различные по качеству алмазы «борт». Алмазные К. б. изготовляют трёх основных типов: однослойные, многослойные и импрегнированные. В однослойной коронке по определённой схеме, обеспечивающей равнопрочность рабочего торца коронки, размещаются алмазы зернистостью от 10 до 90 штук на кар, причём примерно 60% алмазов армируют рабочий торец коронки (объёмные алмазы), а около 40% размещают в качестве подрезных в боковых стенках коронки. Объёмные алмазы часто бывают дроблёные. В качестве подрезных алмазов используют более крупные, высококачественные алмазы. Однослойные коронки в зависимости от диаметра имеют от 4 до 12 промывочных канавок. В многослойных К. б. объёмные алмазы обычно укладываются в три слоя. Импрегнированные К. б. применяют для бурения наиболее крепких, абразивных и трещиноватых пород. В импрегнированных коронках объёмные алмазы (зернистостью от 150 до 500 штук на кар ) равномерно перемешиваются с порошковой шихтой матрицы, а в качестве подрезных используют алмазы зернистостью 30—40 штук на кар. Применяются также коронки, матрица которых импрегнирована очень мелкими синтетическими алмазами. Алмазные коронки наиболее эффективно работают при 500—1500 об/мин и осевой нагрузке на коронку 6—12 кн (600—1200 кгс ) .

Лит.: Руководство по алмазному колонковому бурению, Л., 1970; Воздвиженский Б. И., Сидоренко А. К., Скорняков А. Л., Современные способы бурения, М., 1970; Технология и техника разведочного бурения, М., 1973.

Б. И. Воздвиженский.

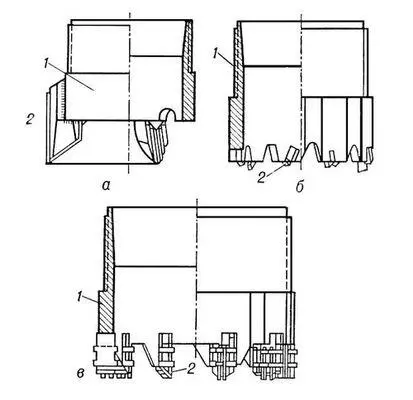

Рис. 1. Твердосплавные буровые коронки: а — ребристая (1 — корпус, 2 — ребро, армированное резцами из твёрдых сплавов); б — резцовая (1 — корпус, 2 — резец); в — самозатачивающаяся (1 — корпус, 2 — самозатачивающийся резец).

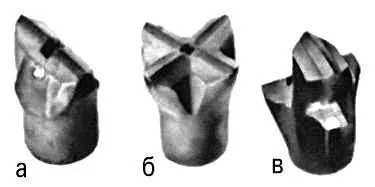

Рис. 2. Коронки для перфораторного бурения: а — зубильная; б — крестовая; в — ступенчатая.

Коро'нный разря'д,электрическая корона, разновидность тлеющего разряда; возникает при резко выраженной неоднородности электрического поля вблизи одного или обоих электродов. Подобные поля формируются у электродов с очень большой кривизной поверхности (острия, тонкие провода). При К. р. эти электроды окружены характерным свечением, также получившим название короны, или коронирующего слоя. Примыкающая к короне несветящаяся («тёмная») область межэлектродного пространства называется внешней зоной. Корона часто появляется на высоких остроконечных предметах (святого Эльма огни ) , вокруг проводов линий электропередач и т. д.

К. р. может иметь место при различных давлениях газа в разрядном промежутке, но наиболее отчётливо он проявляется при давлениях не ниже атмосферного. Разряд начинается, когда напряжение U между электродами достигает так называемого «начального потенциала» короны U 0 (типичные значения — тысячи и десятки тысяч в ). Ток К. р. пропорционален разности U—U 0 и подвижности образующихся в разряде ионов газа (см. Подвижность ионов и электронов ); он обычно невелик (доли ма на 1 см длины коронирующего электрода). При повышении U яркость и толщина коронирующих слоев растут. Когда U достигает потенциала «искрового перекрытия», К. р. переходит в искровой разряд.

Если коронирует только анод, корона называется положительной. В этом случае первичные электроны высвобождаются на внешней границе коронирующего слоя в результате фотоионизации газа (см. Ионизация ) фотонами, испускаемыми внутри короны. Ускоряясь в поле анода, эти электроны ударно возбуждают атомы и ионы газа и в актах ударной ионизации порождают электронные лавины. Во внешней зоне носителями тока являются положительные ионы; образуемый ими положительный пространственный заряд ограничивает ток К. р.

В отрицательной короне положительные ионы, ускоренные сильным полем вблизи коронирующего катода, выбивают из него электроны ( вторичная электронная эмиссия ) . Вылетев из катода, электроны ударно ионизуют газ, порождая лавины и обеспечивая воспроизводство положительных ионов. В чистых электроположительных газах ток во внешней зоне переносится электронами, а в присутствии электроотрицательных газов, обладающих сродством к электрону, — отрицательными ионами, возникающими при «слипании» электронов и нейтральных молекул газа (см. Электроотрицательность ) . Эти электроны или ионы образуют во внешней зоне отрицательный пространственный заряд, ограничивающий ток К. р.

В двуполярной короне коронируют оба электрода. Процессы в коронирующих слоях аналогичны описанным; во внешней зоне ток переносится встречными потоками положит, ионов и электронов (или отрицательных ионов).

При периодическом изменении полярности электродов (К. р. переменного тока) малоподвижные тяжёлые ионы во внешней зоне не успевают достичь электродов за время одного полупериода, и возникают колебания пространственного заряда. К. р. на частотах порядка 100000 гц и выше называется короной высокочастотной.

В К. р. электрическая энергия преобразуется главным образом в тепловую — в соударениях ионы отдают энергию своего движения нейтральным молекулам газа. Этот механизм вызывает значительные потери энергии на высоковольтных линиях передач. Полезное применение К. р. нашёл в процессах электрической сепарации (например, в электрических фильтрах ) , электрической окраски (в частности, для нанесения порошковых покрытий), а также при регистрации ионизирующего излучения ( Гейгера — Мюллера счётчиками ) .

Лит.: Капцов Н. А., Коронный разряд и его применение в электрофильтрах, М., 1947; Леб Л., Основные процессы электрических разрядов в газах, пер. с англ., М.— Л., 1950; Грановский В. Л., Электрический ток в газе. Неустановившийся ток, М., [в печати].

А. К. Мусин.

Короно'граф(от лат. corona — венец, венок и ...граф ) , телескоп для наблюдений солнечной короны. Поскольку рассеянный в атмосфере Земли и в телескопе свет от фотосферы Солнца в сотни раз ярче света солнечной короны, наблюдения последней до 30-х гг. 20 в. проводились только во время полных солнечных затмений, когда фото-сфера закрыта Луной. К., применяемый для таких наблюдений, представляет собой длиннофокусную фотографическую камеру, устанавливаемую обычно горизонтально; свет в неё подаётся целостатом. Стандартный К., используемый в СССР, имеет объектив диаметром 5 см и фокусное расстояние 500 см. Наблюдения солнечной короны вне затмений стали возможны после изобретения французским астрономом Б. Лио внезатменного коронографа, посредством которого он впервые, в 1931, наблюдал корону на обсерватории Пик-дю-Миди (Франция). Внезатменный К. состоит из главного объектива О , строящего изображение Солнца на металлическом диске Д, который не пропускает дальше свет фотосферы и создаёт таким образом искусственное затмение ( рис. ). Для устранения рассеянного света, появляющегося вследствие дифракции от края главного объектива, за металлическим экраном ставится линза О', которая строит изображение главного объектива на диафрагме В с отверстием достаточно малым, чтобы не пропустить изображение краев главного объектива. Следующий объектив О'' строит окончательное изображение короны или протуберанцев на щели спектрографа или на фотоплёнке П. В последнем случае свет проходит через монохроматический интерференционно-поляризационный светофильтр Ф для устранения всех лучей, кроме спектральной линии, излучаемой короной или протуберанцем. Применение при наблюдениях специальных фильтров с уменьшающейся от центра к краям плотностью позволяет на одних и тех же фотографиях получать изображения яркой внутренней и более слабой внешней короны. Внезатменные К. обеспечивают наилучшие результаты при установке их в горах, где атмосферный рассеянный свет значительно меньше. В СССР первые наблюдения короны вне затмения были осуществлены на Кисловодской горной астрономической станции в 1950 на К. с диаметром объектива 20 см. На этой станции, а также на обсерваториях вблизи Иркутска, в Абастумани и Алма-Ате находятся крупнейшие в мире К. с диаметром объектива 53 см.
