Наименьшая относительная погрешность частоты у оптического К. с. ч.(~ 10 –13) достигнута с помощью гелий-неонового лазера, генерирующего на волне 3,39 мкм (см. Газовый лазер ). Внутрь резонатора лазера помещена трубка, наполненная метаном при низком давлении. Метановая ячейка деформирует форму спектральной линии лазера, образуя на ней чрезвычайно узкий и стабильный по частоте резонансный пик. Именно на вершине этого пика происходит самовозбуждение лазера, а частота его излучения определяется главным образом положением вершины пика. Для повышения максимальной стабильности вся конструкция помещается в термостат, стабилизируются источники питания, длина резонатора и т.п.

К. с. ч. оптического диапазона пока ещё не связаны (в метрологическом смысле) с К. с. ч. радиодиапазона, а следовательно, с единицей частоты ( гц ) и единицей времени ( сек ). Непосредственное измерение частоты (сравнение с эталоном) возможно только в длинноволновом участке инфракрасного диапазона (3,39 мкм и длиннее).

Лит.: Квантовая электроника, Маленькая энциклопедия, М., 1969, с. 35; Грнгорьянц В. В., Жаботинский М. Е., Золин В. Ф., Квантовые стандарты частоты, М., 1968, с. 164, 194; Басов Н. Г., Беленов Э. М., Сверхузкие спектральные линии и квантовые стандарты частоты, «Природа», 1972, № 12.

М. Е. Жаботинский.

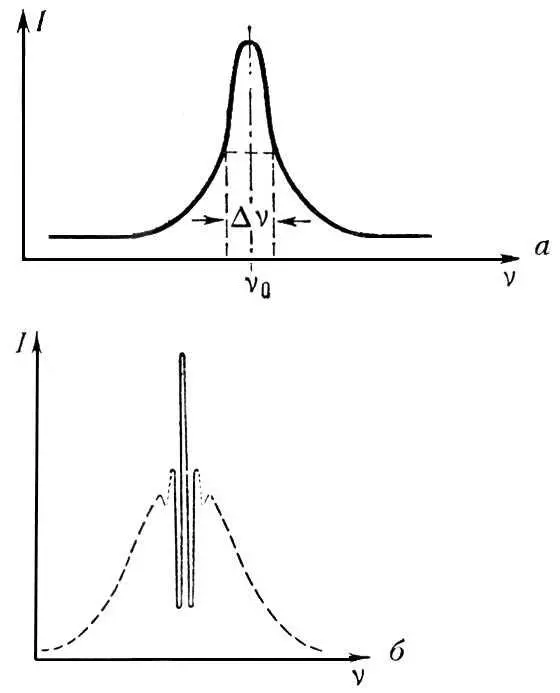

Рис. 2. Форма спектральной линии в цезиевых стандартах частоты: а — с обычным резонатором; б — в случае П-образного резонатора; n — резонансная частота, Dn — ширина спектральной линии.

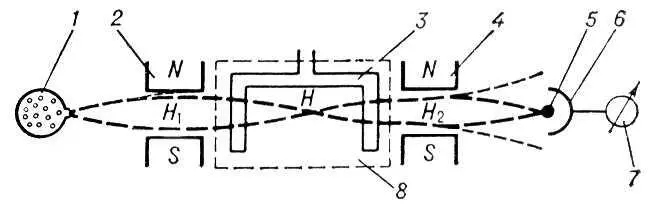

Рис. 3. Схема атомнолучевой трубки с П-образным резонатором (обозначения те же, что и на рис. 1).

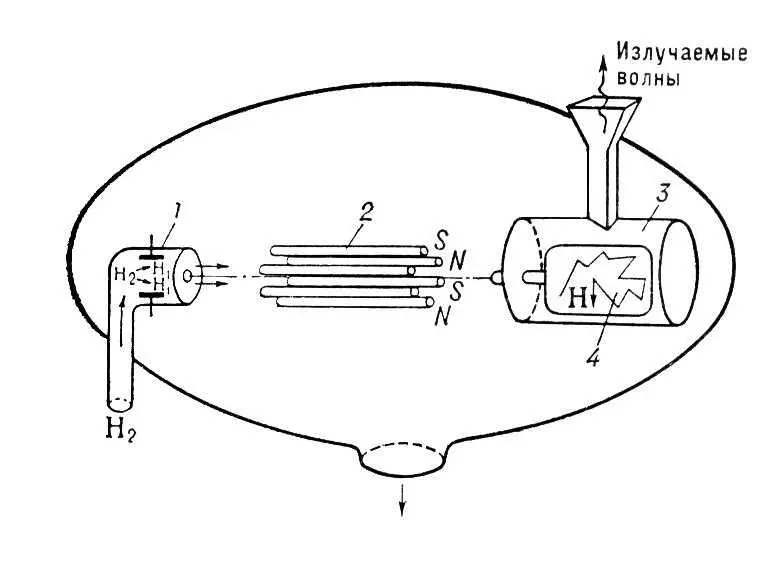

Рис. 4. Устройство водородного генератора: 1 — источник атомного пучка; 2 — сортирующая система (многополюсный магнит); 3 — резонатор; 4 — накопительная колба.

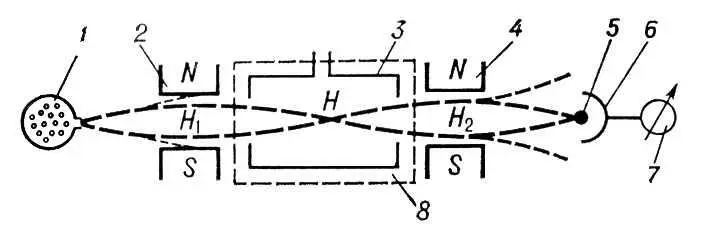

Рис. 1. Схема атомнолучевой трубки: 1 — источник пучка Cs; 2 и 4 — отклоняющие магниты, создающие неоднородные магнитные поля H 1и H 2; 3 — объёмный резонатор, в котором возбуждаются электромагнитные волны, находящийся в постоянном и однородном магнитном поле Н; 5 — раскалённая вольфрамовая проволочка; 6 — коллектор ионов Cs; 7 — измерительный прибор; 8 — область постоянного однородного магнитного поля Н (ограничена пунктиром).

Ква'нтовые часы',устройство для точного измерения времени, основной частью которого является квантовый стандарт частоты . Роль «маятника» в К. ч. играют атомы. Частота, излучаемая или поглощаемая атомами при их квантовых переходах из одного энергетического состояния в другое, регулирует ход К. ч. Эта частота настолько стабильна, что К. ч. позволяют измерять время точнее, чем астрономические методы (см. Время ). К. ч. часто называют атомными часами.

К. ч. применяются в системах радионавигации , в астрономических обсерваториях, в исследовательских и контрольно-измерительных лабораториях и т.п., заменяя собой менее совершенные кварцевые часы .

Сигналы квантовых стандартов частоты сами по себе не могут быть использованы для вращения часового механизма, т.к. мощность этих сигналов ничтожно мала, а частота колебаний, как правило, весьма высока и имеет нецелочисленное значение (например мощность атомного водородного генератора составляет 10 –11—10 –12 вт , а частота равна 1420,406 Мгц ). Это затрудняет непосредственное использование квантовых стандартов частоты в службе времени , в различных навигационных системах, а также в лабораторной практике. В этих случаях более удобно иметь набор (сетку) стандартных высокостабильных частот: 1 кгц , 10 кгц , 100 кгц , 1 Мгц и т.д. при высокой мощности выходного сигнала. Поэтому К. ч., помимо квантового стандарта частоты, содержат специальные радиотехнические устройства, формирующие такую сетку частот и обеспечивающие вращение стрелок часов (или смену цифр на их циферблате) и выдачу сигналов точного времени.

Большинство К. ч. содержит вспомогательный кварцевый генератор . Из-за изменения частоты кварцевого генератора во времени (старения) точность базирующихся на нём кварцевых часов была бы сама по себе недостаточно высока. В К. ч. частота кварцевого генератора контролируется с помощью квантового стандарта частоты, благодаря чему точность часов повышается до уровня точности самого квантового стандарта. Однако введение периодических поправок оператором не всегда удобно. Для некоторых устройств, в частности навигационных, более рационально повышение стабильности частоты кварцевого генератора с помощью автоматической подстройки его частоты к частоте квантового стандарта.

В одном из вариантов такой подстройки (фазовая автоподстройка частоты, рис. 1 ) частота n квкварцевого генератора (обычно ~ 10—20 Мгц ) умножается радиотехническими средствами в нужное число ( n ) раз и в смесителе вычитается из частоты квантового стандарта n ст. Подбором конкретных значений n кви n разностную частоту D = (n ст— п n кв) можно сделать приблизительно равной частоте кварцевого генератора: n кв = (n ст— n n kв).

После усиления сигнал разностной частоты (n ст— n n kв) подаётся на один вход фазового детектора, а на другой его вход подаются колебания кварцевого генератора. Фазовый детектор вырабатывает напряжение, величина и знак которого зависят от отклонения разностной частоты D и частоты кварцевого генератора n кв друг от друга. Это напряжение подаётся затем на блок управления частотой кварцевого генератора и вызывает сдвиг частоты генератора, который компенсирует отклонение n квот разностной частоты D. Т. о., любое изменение частоты кварцевого генератора вызывает появление на выходе блока управления напряжения соответствующей величины и знака, сдвигающего частоту в обратном направлении. Поэтому частота кварцевого генератора автоматически поддерживается неизменной. В результате стабильность его частоты становится практически равной стабильности частоты квантового стандарта. Синтезатор частот формирует из сигнала кварцевого генератора сетки столь же точных стандартных частот. Одна из них служит для питания электрических часов, а остальные используются для метрологических и др. целей.
