В динамическом ядерном гироскопе суммарный ядерный магнитный момент М датчика прецессирует вокруг постоянного магнитного поля Н , жестко связанного с устройством. Вращение датчика вместе с полем Н с угловой скоростью W приводит к изменению частоты прецессии магнитного момента М , приблизительно равному проекции вектора W на Н . Это изменение регистрируется в виде электрического сигнала. Для получения высокой чувствительности и точности в этих приборах требуется высокая стабильность и однородность магнитного поля Н . Например, для обнаружения изменения частоты прецессии, вызванного суточным вращением Земли, необходимо, чтобы D Н/Н £ 10 –9. Для экранировки прибора от действия внешних магнитных полей применяются сверхпроводники (см. Сверхпроводимость ). Например, если поворот датчика обусловлен суточным вращением Земли, то остаточное поле в экране не должно превышать 3×10 –9 э .

Электронные К. г. аналогичны ядерным, но в них применяются вещества, атомы или молекулы которых содержат неспаренные электроны (например, устойчивые свободные радикалы, атомы щелочных металлов). Хотя времена релаксации электронных спинов малы, электронные К. г. перспективны, так как гиромагнитное отношение g элдля электронов в сотни раз больше, чем для ядер, и, следовательно, выше частота прецессии, что важно для многих применений.

Несмотря на то что К. г., особенно оптические, непрерывно совершенствуются, их точность и чувствительность ещё уступают лучшим образцам механических гироскопов . Однако К. г. обладают рядом существенных преимуществ перед механическими гироскопами: они не содержат движущихся частей (безынерционны), не требуют арретирования, обладают высокой надёжностью и стабильностью, приводятся в действие в течение короткого промежутка времени, могут выдержать значительные ускорения и работать при низких температурах. Некоторые типы К. г. уже применяются не только как высокочувствительные индикаторы вращения, ориентаторы и гирометры, но и как гирокомпасы , гиробуссоли и секстанты.

Лит.: Привалов В. Е., Фридрихов С. А., Кольцевой газовый лазер, «Успехи физических наук», 1969, т. 97, в. 3, с. 377; Померанцев Н. М., Скроцкий Г. В., Физические основы квантовой гироскопии, там же, 1970, т. 100, в. 3, с. 361.

Г. В. Скроцкий.

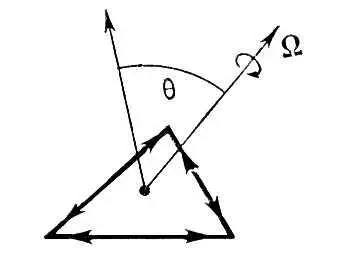

Рис. 2 к ст. Квантовый гироскоп.

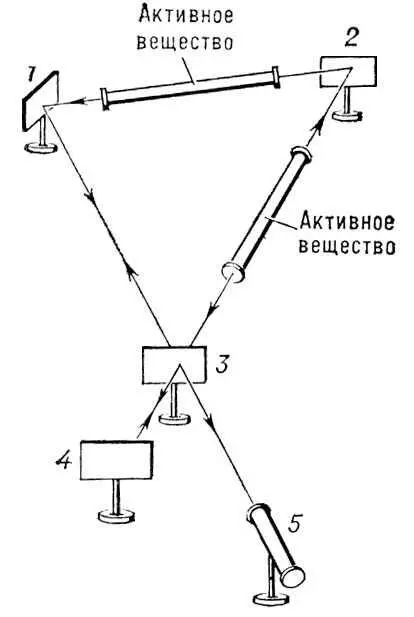

Рис. 1. Схема лазерного гироскопа: 1, 2, 4 — непрозрачные зеркала; 3 — полупрозрачное зеркало; 5 — фотодетектор.

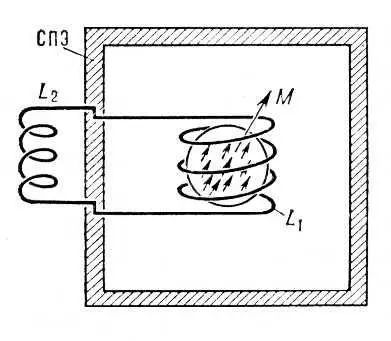

Рис. 3. Схематическое изображение ядерного позиционного гироскопа: М — суммарный магнитный момент вещества; СПЭ — сверхпроводящий магнитный экран; L 1, L 2— катушки индуктивности.

Ква'нтовый магнито'метр,прибор для измерения напряжённости магнитных полей, основанный на квантовых явлениях. Такими явлениями служат свободная упорядоченная прецессия ядерных или электронных магнитных моментов (см. Магнитный резонанс ), квантовые переходы между магнитными подуровнями атомов, а также квантовые изменения магнитного потока в сверхпроводящем контуре (см. Сверхпроводимость ).

К. м. применяются главным образом для измерения напряжённости слабых магнитных полей и, в частности, магнитного поля Земли и его аномалий как на её поверхности, так и на больших высотах, соответствующих орбитам баллистических ракет и искусственных спутников Земли, для измерения магнитных полей планет Солнечной системы в космическом пространстве. К. м. применяются также для разведки полезных ископаемых, для магнитного каротажа, поиска затонувших судов и т.п.

Уровни энергии атомных ядер, электронов атомов или молекул, обладающих магнитными моментами, в магнитном поле расщепляются на несколько подуровней, разность энергий между которыми D E зависит от величины напряжённости Н магнитного поля и во многих случаях пропорциональна Н (см. Зеемана эффект ). Частицы могут переходить с одного магнитного подуровня на другой, поглощая или излучая порцию (квант) электромагнитной энергии, равную: , где — Планка постоянная , w — частота электромагнитного поля. Частота w точно равна частоте прецессии магнитного момента вокруг направления магнитного поля, т. е. w = g Н , где g — гиромагнитное отношение (см. Магнитомеханическое отношение , Лармора прецессия , Ядерный магнитный резонанс ). Частота 0.1 лежит в радиодиапазоне. Измеряя её, например по резонансному поглощению веществом радиоволн (см. Радиоспектроскопия ), можно определить напряжённость магнитного поля Н . Так как коэффициент пропорциональности между частотой w и полем Н выражается через атомные константы, характеризующиеся чрезвычайно высокой стабильностью и воспроизводимостью, то чувствительность таких К. м. высока. Наиболее совершенные К. м. этого типа обладают чувствительностью до 10 –8 э или 10 –3гамм (1 гамма = 10 –5 э ).

Протонный магнитометр. Датчиком магнитометра является ампула с диамагнитной жидкостью, молекулы которой содержат атомы водорода (например, воду или бензол). Магнитные моменты молекул обусловлены только магнитными моментами ядер атомов водорода — протонами (электронные магнитные моменты в молекулах таких жидкостей скомпенсированы; см. Диамагнетизм ). Ампулу помещают в катушку L , через которую пропускают в течение нескольких секунд ток, создавая в ней вспомогательное магнитное поле H 0напряжённостью в несколько сот э ( рис. 1 ). Под действием поля H 0магнитные моменты протонов ориентируются и жидкость приобретает суммарный магнитный момент М . После выключения тока магнитные моменты протонов начинают прецессировать вокруг направления измеряемого магнитного поля Н с частотой w = g p H , где g р= (2,67513 ± 0,00002) 10 4 гс –1 сек –1 — магнитомеханическое отношение для протонов. Прецессия суммарного магнитного момента М приводит к появлению в катушке П переменной эдс с частотой, равной частоте прецессии w. В магнитном поле Земли H 3~ 0,6 э , w = 2,55 кгц . Прецессия постепенно затухает благодаря процессу релаксации , обусловленному слабым взаимодействием между протонами и атомами парамагнитных примесей, растворимых в рабочей жидкости. Для чистой воды время релаксации ~3 сек . Для повторного измерения поля цикл повторяют. Цикличность работы датчика устраняют, например, с помощью системы из 2 датчиков, работающих поочерёдно.
