БСЭ БСЭ - Большая Советская Энциклопедия (ЛИ)

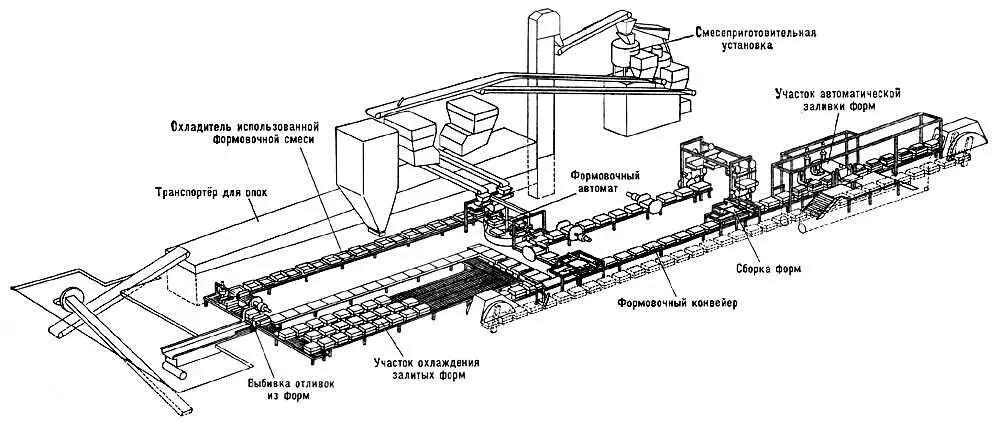

Рис. 3. Автоматическая линия системы Бюрер — Фишер (Швейцария) для изготовления форм, заливки их сплавом и выбивки готовых отливок.

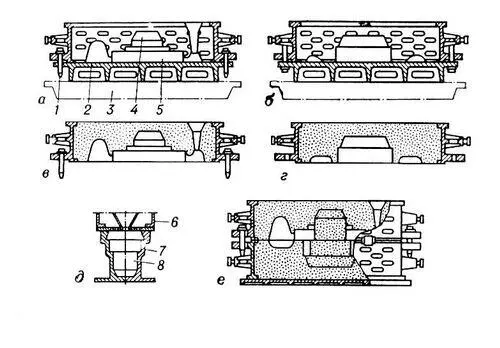

Рис. 1. Основные элементы литейной оснастки при получении отливки в разовой форме: а и б — модельный комплект верхней и нижней полуформы с опокой; в и г — верхняя и нижняя заформованные опоки; д — формовка стержневого ящика; е — литейная форма, подготовленная к заливке; 1 — направляющий штырь; 2 — подмодельная плита; 3 — стол формовочной машины; 4 — стержневой знак; 5 — модель; 6 — головка пескострельной машины; 7 — стержневой ящик; 8 — стержень.

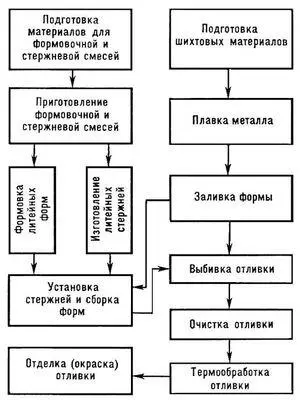

Рис. 2. Основы операции технологического процесса получения отливки в песчаной форме.

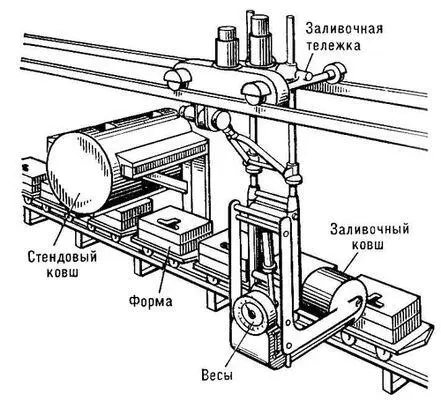

Рис. 4. Установка для автоматической заливки форм на конвейере завода Г. Фишер (Швейцария).

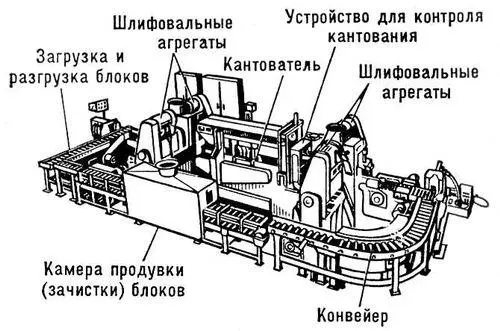

Рис. 5. Автоматическая линия зачистки блока цилиндров со шлифовальными агрегатами (фирма «Норитакэ», Япония).

«Лите'йное произво'дство», ежемесячный научно-технический и производственный журнал, орган министерства станкостроительной и инструментальной промышленности СССР и Научно-технического общества машиностроительной промышленности. В 1930—41 выходил под названием «Литейное дело»; с 1941 по ноябрь 1949 не издавался; в дальнейшем выходит под названием «Л. п.». Освещает вопросы теории и практики литейного производства, пропагандирует передовой опыт советских предприятий в области получения высококачественных литейных сплавов, высокопроизводительных технологических процессов производства отливок, комплексной механизации, автоматизации, организации и экономики литейного производства, знакомит с достижениями зарубежного литейного производства. Тираж (1973) 14 тыс. экз. Печатается (полный перевод) в Великобритании под названием «Russian Casting Production» (Birmingham, с 1961).

Лите'йный автома'т, предназначен для выполнения определённой технологической операции или комплекса операций в литейном производстве по заданной программе. Л. а. позволяют повысить производительность труда и обеспечивают высокий уровень стабильности качества продукции. Созданы Л. а. для приготовления и регенерации формовочных и стержневых смесей, изготовления форм и стержней, заливки форм и их выбивки, очистки отливок и т. д. Л. а. широко используются при получении отливок из цветных сплавов методом литья под давлением. Наибольшее распространение получили Л. а. в крупных литейных цехах массового производства.

Лите'йный двор, часть доменного цеха, расположенная непосредственно у печи и предназначенная для проведения работ по выпуску чугуна и шлака (см. Доменное производство ) . В современных цехах Л. д. находятся под крышей. К ним примыкают рельсовые пути для чугуновозных и шлаковозных ковшей. До изобретения и внедрения разливочных машин на Л. д. велась и разливка чугуна в изложницы или песочные формы для получения чушек.

Лите'йный сте'ржень, применяемая в литейном производстве отъёмная часть литейной формы, оформляющая преимущественно внутренние полости отливки. В тех случаях, когда конфигурация литейной модели затрудняет её извлечение из литейной формы, Л. с. используют и для формирования наружных частей отливки. Л. с. имеют знаки, которые устанавливают на опорные поверхности — знаки литейной формы. Л. с. изготовляют на стержневых машинах, из специальных стержневых смесей с последующей их сушкой или отверждением, в том числе непосредственно в стержневых ящиках.

Лите'йный чугу'н, выплавляемый в доменной печи чугун, содержащий подавляющую часть углерода в виде свободного графита и имеющий в своём составе кремний до 3,75%; применяется для получения отливок в литейном производстве. Выплавляют коксовый, древесноугольный и специальный Л. ч.

В СССР чугун выпускают 6 марок от ЛКО до ЛК5 с содержанием углерода 3,5—4,5%, кремния 0,75—3,75%, которые по содержанию марганца делятся каждая на 3 группы, по содержанию серы — на 3 категории, по содержанию фосфора — на 4 класса. Древесноугольный чугун, выпускаемый в ограниченном количестве, содержит углерода 3,7—4,4%, кремния 1,25—2,75% и значительно меньше фосфора и серы по сравнению с коксовым чугуном. Для отливок особо высокого качества используют так называемый синтетический чугун, получаемый переплавом стальных отходов и собственного возврата и науглероживаемый графитсодержащими материалами.

Л. ч. поставляется в чушках и входит в состав шихтовых материалов, используемых в производстве отливок из серого, ковкого, отбелённого чугуна, в том числе легированного чугуна и модифицированного чугуна.

Ли'тера[от лат. lit(t)era — буква], брусок прямоугольного сечения (металлический, пластмассовый, деревянный) с рельефным изображением буквы или знака на одной из его сторон. Рельефное или выпуклое изображение служит для воспроизведения букв и знаков полиграфическим способом. При печатании очко покрывают краской и получают оттиск на бумаге. Наиболее распространены металлические Л.; они отливаются из типографского сплава. В Л. различают ( рис .): ножку а , рельефную букву (головку) б , очко в ; размеры Л. определяются кеглем г , толщиной д и ростом е (постоянным для всех Л.).

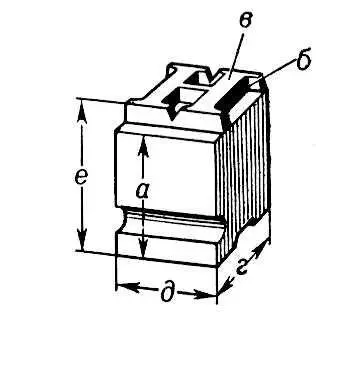

Рис. к ст. Литера.

«Литера'торские мостки'», место погребения многих русских и советских писателей, революционно-общественных деятелей, учёных на Волковом кладбище в Ленинграде. В 1861 рядом с могилой В. Г. Белинского был похоронен Н. А. Добролюбов. С этого времени возникла традиция хоронить литераторов в этом месте. Здесь похоронены И. С. Тургенев, М. Е. Салтыков-Щедрин, Н. С. Лесков, Г. И. Успенский, Г. В. Плеханов, В. И. Засулич, Д. И. Менделеев, И. П. Павлов и др. На «Л. м.» похоронены мать В. И. Ленина и его сестры. В советское время «Л. м.» — отдел Музея городской скульптуры. Сюда перенесены останки Н. Г. Помяловского, А. А. Блока, И. А. Гончарова и многих других писателей, актёров, художников, композиторов, архитекторов. На «Л. м.» находятся памятники работы видных русских и советских скульпторов.
