БСЭ БСЭ - Большая Советская Энциклопедия (ЛЮ)

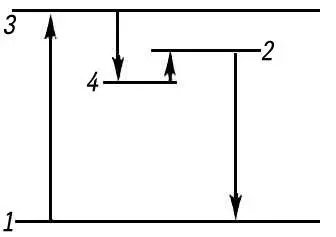

Рис. 2. Схема квантовых переходов при метастабильной (стимулированной) люминесценции. Для перехода с метастабильного уровня 4 на излучающий уровень 2 атом должен поглотить дополнительную энергию; 1 — основной уровень; 3 — уровень возбуждения.

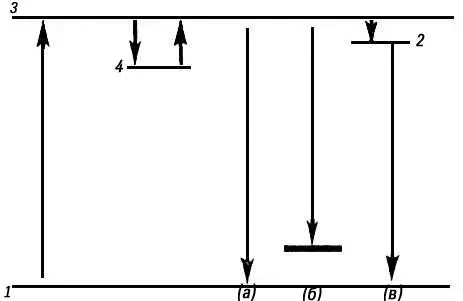

Рис. 3. Схема энергетических переходов при люминесценции кристаллофосфоров: 1 — валентная зона, 3 — зона проводимости. Переход 1—3 соответствует поглощению энергии, переходы 3—4 и 4—3 — захвату и освобождению электрона метастабильным уровнем (ловушкой 4). Переход (а) соответствует межзонной люминесценции, (б) — люминесценции центра, (в) — экситонной люминесценции (2 — уровень энергии экситона).

Люминофо'ры(от латинского lumen — свет и греческого phoros — несущий), твёрдые и жидкие вещества, способные люминесцировать под действием различного рода возбуждений (см. Люминесценция ). По типу возбуждения различают фотолюминофоры, рентгенолюминофоры, радиолюминофоры, катодолюминофоры, электролюминофоры. Некоторые Л. могут выступать в качестве Л. смешанных типов (например, ZnS·Cu является фото-, катодо- и электролюминофором). По химической природе различают органические Л. — органолюминофоры, и неорганические — фосфоры. Фосфоры, имеющие кристаллическую структуру, называются кристаллофосфорами.

Свечение Л. может быть обусловлено как свойствами основного вещества, так и наличием примеси — активатора. Активатор образует в основном веществе (основании) центры свечения . Название активированных Л. складывается из названия основания и названия активаторов, например: ZnS·Cu, Co обозначает Л. ZnS, активированный Cu и Со. Если основание смешанное, то перечисляют сначала названия оснований, а затем активаторов (например, ZnS, CdS·Cu, Со).

Л. применяют для преобразования различных видов энергии в световую. В зависимости от условий применения предъявляются определённые требования к тем или иным параметрам Л.: типу возбуждения, спектру возбуждения (для фотолюминофоров), спектру излучения, выходу излучения (отношению излученной энергии к поглощённой), временным характеристикам (времени возбуждения свечения и длительности послесвечения). Наибольшее разнообразие параметров можно получить у кристаллофосфоров, варьируя активаторы (в основном тяжёлые металлы) и состав основания, причём в зависимости от концентрации активаторов свойства Л. в значительной степени меняются. Например, для ZnS·Cu при концентрации Cu 10 -5 г/г оптимальным является фотовозбуждение, а при концентрации Cu > 10 -4 г/г — электровозбуждение.

Спектр возбуждения различных фотолюминофоров меняется от коротковолнового ультрафиолетового до ближнего инфракрасного. Спектр излучения может лежать в видимой, инфракрасной и ультрафиолетовой областях. Ширина спектральных полос излучения отдельных Л. меняется от тысяч (для органолюминофоров) до единиц (для кристаллофосфоров, активированных редкоземельными элементами) и сильно зависит от концентрации Л. и активатора, а также от температуры.

Энергетический выход излучения Л. зависит от вида возбуждения, его спектра (при фотолюминесценции) и механизма преобразования энергии в световую. Он резко падает при повышении концентрации Л. и активатора (концентрационное тушение) и температуры (температурное тушение). Яркость люминесценции Л. нарастает с начала возбуждения в течение промежутка времени от 10 -9 сек до нескольких мин . Длительность послесвечения различных Л. колеблется от 10 -9 сек до нескольких ч и определяется характером преобразования энергии и временем жизни возбуждённого состояния. Наиболее короткое время послесвечения имеют органолюминофоры, наиболее длительное — кристаллофосфоры. В зависимости от условий применения могут играть существенную роль и другие свойства Л. — стойкость к действию света, тепла, влаги и так далее.

Основными типами применяемых Л. являются кристаллофосфоры, органические Л., люминесцирующие стекла. Наибольшее распространение получили кристаллофосфоры. Значительная часть их представляет собой полупроводниковые соединения с шириной запрещенной зоны 1—10 эв , люминесценция которых обусловлена примесью (активатора) или дефектами решётки. Концентрация активатора варьируется в пределах 10 -3—10 -7 г/г . Некоторые посторонние примеси, например Fe, в концентрациях уже 10 -6 г/г могут уменьшать яркость люминесценции, поэтому приготовление Л. требует особого контроля чистоты исходных материалов. Такие Л. изготовляют путём прокалки шихты. Для улучшения процесса кристаллизации в шихту добавляются плавни — соли типа KCI, LiF, CaCI 2и тому подобные. Люминесцирующие монокристаллы выращиваются из расплава, раствора или газовой фазы.

В люминесцентных лампах применяются смеси кристаллофосфоров [например, смеси MgWO 4и (ZnBe) 2SiO 4·Mn] или однокомпонентные Л., например галофосфат кальция, активированный Sb и Mn. Л. подбираются так, чтобы их свечение имело спектральное распределение, близкое к распределению дневного света. Катодолюминофоры применяют для экранов электронно-лучевых трубок, осциллографов, черно-белых и цветных кинескопов и тому подобное. Для цветных кинескопов разработаны люминофоры, дающие три основных цвета свечения: синий (ZnS·Ag), зелёный (ZnSe·Ag), красный [Zn 3(PO 4) 2·Mn]. Для рентгеноскопии применяются (Zn, Cd) S·Ag и CaWO 4, дающие свечение в области максимальной чувствительности глаза и позволяющие максимально использовать чувствительность рентгеновской плёнки и уменьшить дозу облучения. Электролюминофоры на основе ZnS·Cu используют для создания светящихся индикаторов, табло, панелей.

Органические Л. могут люминесцировать в растворах (флуоресцеин, родамин) и твёрдом состоянии (пластические массы и антрацен, стильбен и другие органические кристаллы). Органические Л. могут обладать ярким свечением и очень высоким быстродействием. Цвет люминесценции органических Л. может быть подобран для любой части видимой области. Они применяются для люминесцентного анализа , изготовления люминесцирующих красок, указателей, оптического отбеливания тканей и т.д. Многие органические Л. (красители цианинового, полиметинового рядов и другие) используют в качестве активных элементов жидкостных лазеров . Кристаллические органические Л. применяют в качестве сцинтилляторов для регистрации g-лучей и быстрых частиц (см. Сцинтилляционный счётчик и Люминесцентная камера ). Органические Л. выпускаются промышленностью СССР под торговым наименованием люминоры.
