БСЭ БСЭ - Большая Советская Энциклопедия (МА)

Производительность современных мартеновских цехов металлургических заводов 250—3000 тыс. т слитков в год.

Лит.: Грум-Гржимайло В. Е., Пламенные печи, 2 изд., ч. 1—5, Л. — М., 1932; его же, Производство стали, 3 изд., М. — Л., 1933; Павлов М. А., Определение размеров доменных и мартеновских печей, 2 изд., М. — Л., 1932; Карнаухов М. М., Металлургия стали, 2 изд., ч. 2 — 3, Л. — М. — Свердловск, 1934; Бюэлл В., Мартеновская печь. Проектирование, сооружение, эксплуатация, перевод с английского, 2 изд., М., 1945; Производство стали в основной мартеновской печи, перевод с английского, 2 изд., М., 1959; Морозов А. Н., Современный мартеновский процесс, Свердловск, 1961; Металлургия стали. Мартеновский процесс. Конструкции и оборудование мартеновских печей и цехов, М., 1961; Явойский В. И., Теория процессов производства стали, 2 изд., М., 1967; Трубин К. Г., Ойкс Г. Н., Металлургия стали. Мартеновский процесс, 4 изд., М., 1970; Веселков Н. Г., Модернизация мартеновских печей, М., 1970; Металлургия стали, под редакцией В. И. Явойского и Г. Н. Ойкса, М., 1973.

И. Б. Поляк.

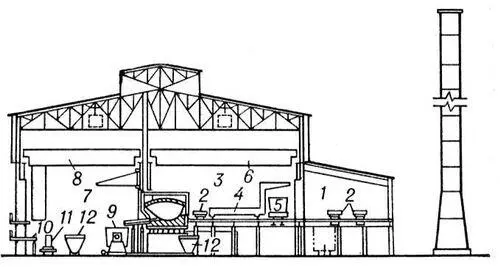

Мартеновский цех (поперечный разрез): 1 — шихтовый открылок; 2 — железнодорожный состав с мульдами; 3 — печной пролёт; 4 — напольная завалочная машина; 5 — чугуновозный ковш; 6 — мостовой заливочный кран; 7 — разливочный пролёт; 8 — мостовой разливочный кран; 9 — сталеразливочный ковш; 10 — разливочная площадка; 11 — изложницы на железнодорожных тележках; 12 — шлаковые ковши.

Ма'ртенс(Martens) Георг Фридрих фон (22.2.1756, Гамбург, — 21.2.1821, Франкфурт-на-Майне), немецкий юрист и дипломат, специалист в области международного права. С 1783 профессор Гёттингенского университета, в 1814—16 советник короля Ганновера, в 1816—21 представитель королевства Ганновер в Германской конфедерации во Франкфурте. Автор ряда трудов по международному праву, в том числе «Основные черты практического европейского международного права» (1785). С 1776 начал издавать сборники международных договоров, которые публикуются в ФРГ и ныне под назв. «Продолжение собрания Г. Ф. Мартенса» («Continuation du grand Recueil de G. Fr. Martens»).

Ма'ртенсЛюдвиг Карлович [20.12.1874 (1.1.1875), Бахмут, ныне Артёмовск, — 19.10.1948, Москва], участник русского и международного революционного движения, советский учёный, хозяйственный деятель, доктор технических наук (1935). Член Коммунистической партии с 1893. Родился в буржуазной семье. Студентом Петербургского технологического института участвовал в марксистских кружках. В 1895 вступил в ленинский «Союз борьбы за освобождение рабочего класса». В 1896 арестован, после 3-летнего заключения выслан в Германию, где стал членом Германской социал-демократической партии. В 1906 эмигрировал в Англию, в 1916 в США; за границей продолжал революционную работу. В 1919 назначен официальным представителем Советского правительства в США, организовал «Общество технической помощи Советской России». Ввиду отказа американского правительства признать РСФСР отозван в Москву. С 1921 член Президиума ВСНХ и председатель Главметалла. В 1924—26 председатель Комитета по делам изобретений при ВСНХ. В 1926—36 директор научно-исследовательского дизельного института, в 1927—41 также главный редактор «Технической энциклопедии». Автор научных трудов по дизелестроению и теории поршневых двигателей внутреннего сгорания. С 1941 персональный пенсионер, занимался научно-редакционной деятельностью.

Лит.: Евгеньев Г. Е., Шапик В. С., Революционер, дипломат, ученый, М., 1960; Рейхберг Г. Е., Шапик Б. С. «Дело» Мартенса, М., 1966.

Ма'ртенсФедор Федорович (Фридрих Фромгольд) [15(27).8.1845, Пярну, ныне Эстонской ССР, — 7(20).6.1909, Петербург], русский юрист и дипломат. Работал в области международного права и истории дипломатии. В 1867 окончил Петербургский университет (в 1873—1905 профессор). В 1874 избран членом Европейского института международного права, в 1885 — вице-президентом.

В 1881—1909 член Совета министерства иностранных дел России. Делегат России на Брюссельской конференции 1874, Гаагских конференциях 1893, 1894 и 1906, Гаагской мирной конференции 1899. Главный труд — «Собрание трактатов и конвенций, заключённых Россиею с иностранными державами» (т. 1—15, СПБ, 1874—1909, с обширными историческими комментариями М.).

Соч.: Об отношениях между Россией и Оттоманской империей в царствование императрицы Екатерины II, СПБ, 1867; О праве частной собственности во время войны, СПБ, 1869; О консулах и консульской юрисдикции на Востоке, СПБ, 1873; Восточная война и Брюссельская конференция 1874—1879, СПБ, 1879; Россия и Англия в Средней Азии, перевод с французского, СПБ, 1880; Россия и Китай, перевод с французского, СПБ, 1881; Современное международное право цивилизованных народов, т. 1—2, СПБ, 1882—83; Египетский вопрос и международное право, СПБ, 1882.

Мартенси'т, структура кристаллических твёрдых тел, возникающая в результате сдвигового бездиффузионного полиморфного превращения при охлаждении (см. Мартенситное превращение ). Назван по имени немецкого металловеда А. Мартенса (A. Martens; 1850—1914). В результате деформации решётки при этом превращении (так называемого кооперативного сдвига) на поверхности металла появляется рельеф; в объёме же возникают внутренние напряжения и происходит пластическая деформация, которые и ограничивают рост кристалла. Скорость роста достигает 10 3 м/сек и не зависит от температуры, поэтому скорость образования М. обычно лимитирует зарождение кристаллов. Противодействие внутренних напряжений смещает зарождение кристаллов много ниже точки термодинамического равновесия фаз и может остановить превращение при постоянной температуре; в связи с этим количество возникшего М. обычно растет с увеличением переохлаждения. Поскольку упругая энергия должна быть минимальной, кристаллы М. принимают форму пластин (на шлифе — иголок), правильно ориентированных относительно исходной решётки. Внутренние напряжения снимаются также пластической деформацией, поэтому кристалл содержит много дислокаций (до 10 12 см -2 ) либо разбит на двойники толщиной 10—100 нм (100—1000 ). Внутризёренные границы и дислокации упрочняют мартенсит. М. — типичный продукт низкотемпературных полиморфных превращений в чистых металлах (Fe, Со, Ti, Zr, Li и др.), в твёрдых растворах на их основе, в интерметаллидах (например, CuZn, Cu 3Al, NiTi, V 3Si, AuCd).

М. в стали — пересыщенный раствор Fe—C, получающийся при закалке из аустенита . Упорядоченное размещение атомов углерода (в результате мартенситного сдвига) превращает объёмноцентрированную решётку a-железа из кубической в тетрагональную. Её искажения около внедрённых атомов вызывают упрочнение. Тетрагональность и упрочнение растут с концентрацией углерода (твёрдость — до 1000 HV). Углеродистый М. — основная структурная составляющая большинства высокопрочных сталей. Концентрация углерода в твёрдом растворе и субзёренная структура М. изменяются при отпуске , используемом для повышения пластичности стали. Углерод — важнейший фактор прочности М. в стали; прочность безуглеродистой мартенситно-стареющей стали обусловлена выделениями интерметаллидов при старении (см. Старение металлов ). Физическая природа М. Fe—С как раствора внедрения, происхождение его высокой прочности, сущность механизма и закономерности кинетики образования М. установлены Г. В. Курдюмовым .
