В циклотронно-резонансном М.-с. ( рис. 11 ) происходит резонансное поглощение ионами электромагнитной энергии при совпадении циклотронной частоты ионов с частотой переменного электрического поля в анализаторе; ионы движутся по циклоидам в однородном магнитном поле Н с циклотронной частотой орбитального движения:

(8)

( с — скорость света).

Разрешающая способность для каждого типа динамических масс-анализаторов определяется сложной совокупностью факторов, часть из которых, например влияние объёмного заряда и рассеяния ионов в анализаторе, являются общими для всех типов М.-с., как динамических, так и статических. Для приборов (1) важную роль играет отношение времени, за которое ионы пролетают расстояние, равное ширине ионного пакета к общему времени пролёта ионами пространства дрейфа; для приборов (3) — число колебаний ионов в анализаторе и соотношение постоянной и переменной составляющих электрических полей; для приборов (5) — число оборотов, которые совершает ион в анализаторе, прежде чем попадает на коллектор ионов и т. д. Для некоторых типов динамических М.-с. достигнута высокая разрешающая способность: для (1) и (3) R ~ 10 3, для (6) R ~ 2,5×10 4, для (7) R ~ 2×10 3.

Для М.-с. с очень высокой разрешающей способностью, а также для лабораторных приборов широкого назначения, от которых требуются одновременно высокая разрешающая способность, высокая чувствительность, широкий диапазон измеряемых масс и воспроизводимость результатов измерений, наилучшие результаты достигаются с помощью статических М.-с. С другой стороны, в отдельных случаях наиболее удобны динамические М.-с. Например, время-пролётные М. удобны для регистрации процессов длительностью от 10 -2до 10 -5 сек; радиочастотные М.-с. благодаря малым величинам веса, габаритов и потребляемой мощности перспективны в космических исследованиях; квадрупольные М.-с. благодаря малым размерам анализатора, большому диапазону измеряемых масс и высокой чувствительности применяются при работе с молекулярными пучками (см. Молекулярные и атомные пучки ) . Магнито-резонансные М.-с. вследствие высоких значений R на низких уровнях интенсивности используются в геохимии изотопов гелия для измерения очень больших изотопных отношений.

Ионные источники.М.-с. классифицируются также по способам ионизации, в качестве которых используются: 1) ионизация электронным ударом; 2) фотоионизация; 3) ионизация в сильном электрическом поле (полевая ионная эмиссия ) ; 4) ионизация ионным ударом (ионно-ионная эмиссия); 5) поверхностная ионизация; электрическая искра в вакууме (вакуумная искра); 6) ионизация под действием лазерного луча (см. Лазерное излучение ) .

В аналитической масс-спектроскопии наиболее часто применяются благодаря относительной технической простоте и достаточно большим создаваемым ионным токам способы: 1 — при анализе испаряемых веществ; 6 — при работе с трудноиспаряемыми веществами и 5 — при изотопном анализе веществ с низкими потенциалами ионизации. Способ 6 благодаря большому энергетическому разбросу ионов обычно требует анализаторов с двойной фокусировкой даже для достижения разрешающей силы в несколько сотен единиц. Значения средних ионных токов, создаваемых ионным источником с ионизацией электронным ударом при энергии ионов в 40 — 100 эв и ширине щели источника ~ несколько десятков мкм (типичной для лабораторных М.-с.), составляют 10 -10— 10 -9 а. Для других способов ионизации эти токи обычно меньше. «Мягкая» ионизация, т. е. ионизация молекул, сопровождаемая незначительной диссоциацией ионов, осуществляется с помощью электронов, энергия которых лишь на 1 — 3 эв превосходит энергию ионизации молекулы, а также с использованием способов 2, 3, 4. Получаемые при «мягкой» ионизации токи обычно ~ 10 -12— 10 -14 а.

Регистрация ионных токов.Величины ионных токов, создаваемых в М.-с., определяют требования к их усилению и регистрации. Чувствительность применяемых в М.-с. усилителей ~10 -15— 10 -16 а при постоянной времени от 0,1 до 10 сек. Дальнейшее повышение чувствительности или быстродействия М.-с. достигается применением электронных умножителей, которые повышают чувствительность измерения токов в М.-с. до 10 -18— 10 -19а.

Примерно те же значения чувствительности достигаются при использовании фотографической регистрации ионов за счёт длительной экспозиции. Однако из-за малой точности измерения ионных токов и громоздкости устройств введения фотопластинок в вакуумную камеру анализатора фоторегистрация масс-спектров сохранила определенной значение лишь при очень точных измерениях масс, а также в тех случаях, когда необходимо одновременно регистрировать все линии масс-спектра из-за нестабильности источника ионов, например при элементном анализе в случае ионизации вакуумной искрой.

В СССР разрабатывается и выпускается много различной масс-спектральной аппаратуры. Принятая система индексов для М.-с. классифицирует приборы в основном не по типу устройства, а по назначению. Индекс состоит из двух букв (МИ — М.-с. изотопный, МХ — для химического анализа, МС — для физико-химических, в том числе структурных, исследований, МВ — прибор с высокой разрешающей способностью) и четырёх цифр, из которых первая указывает на используемый метод разделения ионов по массам (1 — в магнитном однородном поле, 2 — в магнитном неоднородном, 4 — магнито-динамический, 5 — время-пролётный, 6 — радиочастотный), вторая — на условия применения (1 — индикаторы, 2 — для производств, контроля, 3 — для лабораторных исследований, 4 — для спец. условий), а последние две являются номером модели. На рис. 12 показаны два М.-с., изготовленные в СССР. За рубежом М.-с. выпускаются несколько десятками фирм (США, Японии, ФРГ, Великобритании, Франции и Швеции).

Лит.: Астон Ф., Масс-спектры и изотопы, пер. с англ., М., 1948; Рафальсон А. Э., ШерешевскийА. М., Масс-спектрометрические приборы, М. — Л., 1968; Бейнон Дж., Масс-спектрометрия и её применение в органической химии, пер. с англ., М., 1964; Материалы 1 Всесоюзной конференции по масс-спектрометрии, Л., 1972; Джейрам Р., Масс-спектрометрия. Теория и приложения, пер. с англ., М., 1969; Полякова А. А., Хмельницкий Р. А., Масс-спектрометрия в органической химии, Л., 1972.

В. Л. Тальрозе.

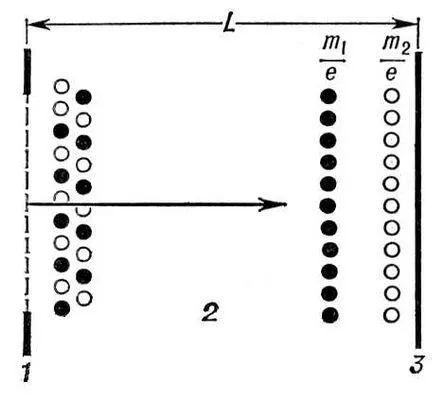

Рис. 5. Схема время-пролётного масс-анализатора. Пакет ионов с массами m 1и m 2(чёрные и белые кружки), «вброшенный» в анализатор через сетку 1, движется в дрейфовом пространстве 2 так, что тяжёлые ионы (m 1) отстают от лёгких (m 2); 3 — коллектор ионов.
