Существуют М. г., чувствительные к изменению полезного магнитного потока, эдс которых не зависит от скорости относительного перемещения головки вдоль дорожки записи; полупроводниковые М. г., использующие эффект Холла; М. г., действие которых основано на периодическом изменении магнитного сопротивления сердечника или рабочего зазора; М. г., основанные на взаимодействии магнитного поля сигналограммы с электронным лучом, и другие. М. г. широко применяют в устройствах магнитной записи и воспроизведения информации ( диктофонах, магнитофонах, видеомагнитофонах, запоминающих устройствах, регистраторах измерительной информации и т.п.).

Лит.: Ефимов Е. Г., Магнитные головки, М., 1967; Каган Б. М., Адасько В. И., Пурэ Р. Р., Запоминающие устройства большой емкости, М., 1968.

Д. П. Брунштейн.

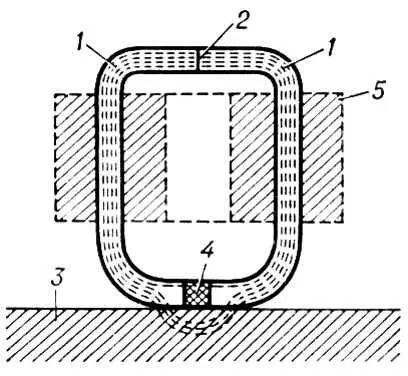

Схема магнитной индукционной головки: 1 — магнитопровод; 2 — дополнительный зазор; 3 — носитель записи; 4 — рабочий зазор; 5 — обмотка.

Магни'тная гора',гора на восточном склоне Южного Урала, в Челябинской области РСФСР. Высота 616 м. Расположена в полосе осадочных (известняки, песчаники) и эффузивных толщ нижнекаменноугольного возраста, прорванных гранитами, диабазами и другими изверженными породами. На контакте осадочных и изверженных пород образовалось крупное месторождение магнитного железняка (Магнитогорское месторождение; значительная часть его уже выработана, и гора частично деформирована). Рядом с М. г. на реке Урал в годы Советской власти построены крупный металлургический комбинат и город Магнитогорск.

Магни'тная дефектоскопи'я,метод дефектоскопии, основанный на исследовании искажений магнитного поля, возникающих в местах дефектов в изделиях из ферромагнитных материалов.

Магни'тная за'пись,система записи и воспроизведения информации, в которой запись осуществляется изменением остаточного магнитного состояния носителя или его отдельных частей в соответствии с сигналами записываемой информации; при воспроизведении происходит обратное преобразование и вырабатываются сигналы информации, соответствующие указанным изменениям. М. з. очень распространена. Она применяется для записи звука ( магнитофоны , диктофоны ) , изображения и его звукового сопровождения ( видеомагнитофоны ) , сигналов измерения, управления и вычисления ( точная запись ) и так далее.

При М. з. ( рис. ) электрические сигналы, поступающие на вход канала записи (например, усилителя магнитофона), подвергаются усилению и различным преобразованиям для получения необходимого качества записи. Последним звеном канала является записывающая магнитная головка. Магнитное поле головки, рассеиваемое над рабочим зазором, пропорционально силе тока в её обмотке. Оно действует на движущийся носитель и, намагничивая его отдельные участки в соответствии с записываемыми сигналами, образует дорожку магнитной записи. Носителем может быть хорошо намагничиваемое и длительно сохраняющее магнитное состояние ферромагнитное тело различной формы: нить (магнитная проволока), лента ( магнитная лента ) , диск, барабан, лист. Сигналограмма, то есть носитель с нанесённой дорожкой записи, соприкасаясь во время движения с рабочим зазором сердечника воспроизводящей магнитной головки, аналогичной по конструкции записывающей, возбуждает в нём магнитный поток, пропорциональный намагниченности отдельных участков дорожки. Изменения потока вызывают появление (в обмотке головки) эдс, содержащей записанную информацию. В канал воспроизведения, кроме головки, входят устройства для усиления сигналов и их преобразований, обратных преобразованиям в канале записи. Стирание (уничтожение) записи осуществляется размагничиванием или однородным намагничиванием носителя до насыщения. Его производят или в специальных устройствах, где вся запись на носителе может быть стёрта одновременно, или во время записи — стирающей головкой, установленной до записывающей (по движению носителя). При этом через обмотку стирающей головки пропускают определённой силы постоянный или переменный ток. Качество М. з. тем выше, чем больше скорость записи. Для записи электрических колебаний со звуковыми частотами от 30 гц до 16 кгц достаточна скорость движения ленты 9,5 см/сек. В видеомагнитофоне для записи сигналов в диапазоне частот до 10 — 15 Мгц скорость перемещения вращающейся головки относительно ленты повышается почти до 50 м/сек. Для увеличения плотности М. з. на носителе располагается несколько параллельных дорожек записи.

Существует несколько способов М. з., различающихся: направлением намагничивания носителя, видами преобразования сигналов в каналах записи и воспроизведения и иногда подачей в обмотку записывающей головки, кроме тока сигнала, дополнит. постоянного или переменного тока подмагничивания (для достижения почти полной пропорциональности между намагниченностью носителя и силой тока сигнала). Так, например, в магнитофонах подмагничивание носителя при записи осуществляется током с частотой 40 — 200 кгц (высокочастотное подмагничивание). В этом случае процесс записи становится процессом без гистерезисного намагничивания носителя полем записываемых сигналов и устраняются искажения, связанные с кривизной обычной (гистерезисной) характеристики ферромагнетика. Преимущество М. з. заключается в простоте аппаратуры, моментальной готовности записи, практической неизнашиваемости сигналограммы и возможности многоразового использования носителя. К недостаткам М. з. относятся её невидимость, что в некоторых случаях (например, в звуковом кино ) затрудняет монтаж сигналограммы, искажения информации из-за относительно больших шумов, возникающих от магнитной и механической неоднородности носителя, и копирэффекта. Копии магнитных сигналограмм изготавливаются либо перезаписью (иногда на повышенной скорости), либо контактным копированием в тепловом пли магнитном поле. Основным направлением развития М. з. является совершенствование носителя с целью повышения плотности записи и увеличения её достоверности.

Лит.: Физические основы магнитной звукозаписи, М., 1970; Техника магнитной видеозаписи, М., 1970.

В. Г. Корольков.

Схема устройства для магнитной записи и воспроизведения: Л — движущийся носитель; ГЗ — магнитная головка записи; ГВ — магнитная головка воспроизведения; ГС — магнитная головка стирания; ИС — источник электропитания головки стирания; УЗ — усилитель записываемых электрических сигналов; УВ — усилитель воспроизводимых электрических сигналов; К 1, К 2— соответственно подающая и принимающая (магнитную ленту) катушки; Р 1, Р 2— ролики, направляющие магнитную ленту Л.
