Л. Г. Асламазов, В. Р. Карасик, С. Б. Пикельнер.

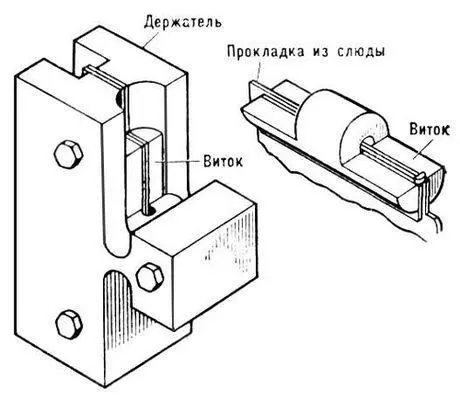

Рис. 4. Модель импульсного одновиткового соленоида (длина 10 мм , диаметр отверстия 2 мм ). Источник питания — батарея конденсаторов на 2,4 кдж . Получаемые поля — до 1,6 Мгс .

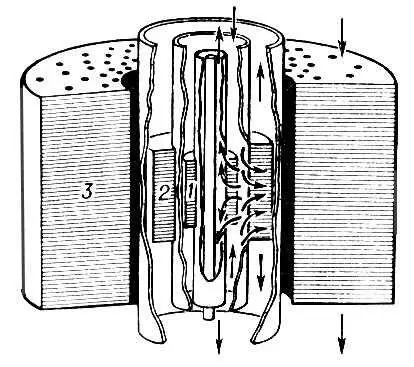

Рис. 3. Схематический разрез водоохлаждаемого соленоида на 250 кгс (движение воды показано стрелками), 1-я секция имеет массу 2 кг , потребляет мощность 0,4 Мвт и создаёт поле Bmax ~ 45 кгс , 2-я секция — 16 кг, 2 Мвт и 65 кгс , 3-я секция — 1250 кг , 12 Мвт и 140 кгс .

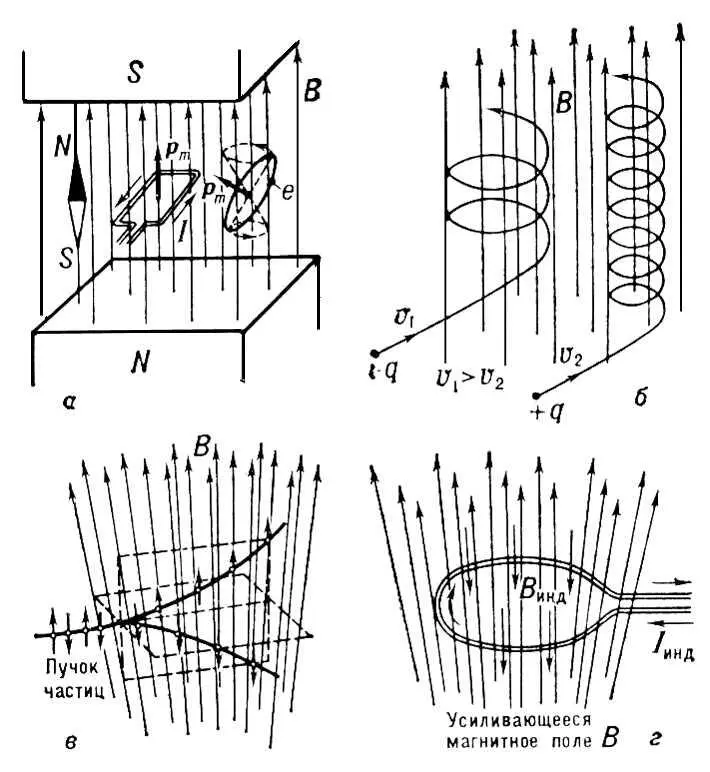

Рис. 1. a — действие однородного постоянного магнитного поля на магнитную стрелку, виток с током I и атомный диполь (е — электрон атома); б — действие однородного постоянного магнитного поля на свободно движущиеся электрические заряды q (их траектория в общем случае имеет вид спирали); в — разделение пучка магнитных диполей в неоднородном магнитном поле; г — возникновение тока индукции в витке при усилении внешнего магнитного поля В (стрелками показано направление тока индукции и создаваемого магнитного поля В инд). Здесь p т — магнитный момент, q — электрический заряд, v — скорость заряда.

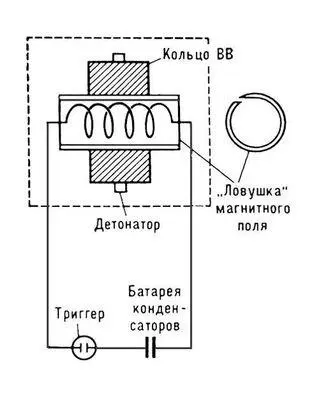

Рис. 5. Взрывомагнитный генератор. Первичное импульсное поле создаётся разрядом батареи конденсаторов. Когда поле достигает максимальной величины, осуществляется взрыв (ВВ — взрывчатое вещество), приводящий к резкому возрастанию поля в медной трубе («ловушке» магнитного поля). Тригер применялся для синхронизации первичного импульсного магнитного поля и детонации взрывчатого вещества.

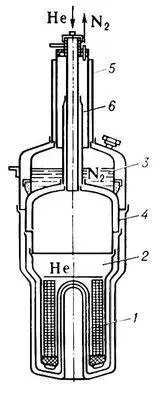

Рис. 2. Сверхпроводяший соленоид с обмоткой из сплава Nb — Zr на 30 кгс (рабочий объём диаметром 32 мм находится при комнатной температуре): 1 — соленоид; 2 — жидкий гелий; 3 — жидкий азот; 4 — азотный экран; 5 — кожух; 6 — заливная горловина.

Магни'тное по'ле Земли', см. в статье Земной магнетизм .

Магни'тное последе'йствие,то же, что магнитная вязкость.

Магни'тное сопротивле'ние,характеристика магнитной цепи , М. с. R m равно отношению магнитодвижущей силы F , действующей в магнитной цепи, к созданному в цепи магнитному потокуФ. М. с. однородного участка магнитной цепи может быть вычислено по формуле R m = l / mm 0 S , где l и S — длина и поперечное сечение участка магнитной цепи, m — относительная магнитная проницаемость материала цепи, m 0— магнитная постоянная. В случае неоднородной магнитной цепи (состоящей из однородных последовательных участков с различными l , S , m) её М. с. равно сумме R m однородных участков. Расчёт М. с. по приведённой формуле является приближённым, так как формула не учитывает: «магнитные утечки» (рассеяние магнитного потока в окружающем цепь пространстве), неоднородности магнитного поля в цепи, нелинейную зависимость М. с. от поля. В переменном магнитном поле М. с. — комплексная величина, так как в этом случае и зависит от частоты электромагнитных колебаний. Единицей М. с. в Международной системе единиц служит ампер (или ампер-виток) на вебер ( а/вб ) , в СГС системе единиц — гильберт на максвелл ( гб/мкс ) . 1 а/вб = 4p·10 -9 гб/мксм » 1,2566·10 -8 гб/мкс.

Магни'тное старе'ние,см. Старение магнитное .

Магни'тно-жёсткие материа'лы,то же, что магнитно-твёрдые материалы.

Магнитно-мягкие материалы, магнитные материалы, которые намагничиваются до насыщения и перемагничиваются в относительно слабых магнитных полях напряжённостью Н ~ 8—800 а/м (0,1—10 э ). При температурах ниже Кюри точки (у армко-железа, например, до 768 °С) М.-м. м. спонтанно намагничены, но внешне не проявляют магнитных свойств, так как состоят из хаотически ориентированных намагниченных до насыщения областей ( доменов ) . М.-м. м. характеризуются высокими значениями магнитной проницаемости — начальной m a ~ 10 2—10 5и максимальной m max~ 10 3—10 6. Коэрцитивная силаH cМ.-м. м. колеблется от 0,8 до 8 а/м (от 0,01 до 0,1 э ), а потери на магнитный гистерезис очень малы ~ 1—10 3 дж/м 2 (10—10 4 эрг/см 2 ) на один цикл перемагничивания. Способность М.-м. м. намагничиваться в слабых магнитных полях обусловлена низкими значениями энергии магнитной кристаллической анизотропии, а у некоторых из них (например, у М.-м. м. на основе Fe — Ni, у некоторых ферритов ) также низкими значениями магнитострикции. Это связано с тем, что намагничивание происходит в результате смещения границ между доменами, а также вращения вектора намагниченности доменов. Подвижность границ, способствующая намагничиванию, снижается в случае присутствия в материале различных неоднородностей и напряжений, изменяющих энергию границ при их смещении. Поэтому свойствами М.-м. м. обладают также магнитные материалы, имеющие значительную энергию магнитной кристаллической анизотропии, но в которых отсутствуют (вернее, присутствуют в малых количествах) вредные примеси внедрения (углерод, азот, кислород и другие), дислокации и другие дефекты, искажающие кристаллическую решётку, а также включения в виде других фаз или пустот размером существенно больше параметров решётки. Однако процесс вращения вектора намагниченности в таких материалах требует приложения более сильных полей. Получение таких малодефектных материалов связано с большими технологическими трудностями. К М.-м. м. принадлежат ряд сплавов (например, перминвары) и некоторые ферриты с малой энергией магнитной кристаллической анизотропии, но с хорошо выраженной одноосной анизотропией, которая формируется при отжиге материала в магнитном поле. Некоторые М.-м. м. (например, пермендюр ) имеют слабую анизотропию, но большие значения магнитострикции.
