М. п. представляет собой индукционную катушку (катушку поля). Она имеет гибкий или жёсткий каркас (обычно плоский с постоянным сечением по длине), на котором равномерно намотана обмотка из тонкого провода ( рис. ). Концы обмотки присоединяются к измерителю, в качестве которого при измерениях в постоянных магнитных полях обычно применяют баллистический гальванометр или микровеберметр, в переменных магнитных полях — вольтметр или осциллограф. Если такой М. п. находится в постоянном магнитном поле, причём его концы располагаются в точках с разными магнитными потенциалами, то магнитный поток, пронизывающий М. п. — потокосцепление потенциалометра, — пропорционален магнитному напряжению между его концами (D U магн ). При удалении М. п. из поля, смыкании его концов или выключении поля происходит отброс стрелки баллистического гальванометра, пропорциональный изменению потокосцепления D Ф . Измеряемое магнитное напряжение D U магн = D Ф / k , где k — постоянная М. п. По величине D U магн рассчитывают среднюю напряжённость магнитного поля H cp между концами М. п.: H cp = D U магн / l , где l — расстояние между фиксированными точками поля. Если М. п. замкнуть, охватив проводники с током, создающие магнитное поле, то измеренное D Ф пропорционально магнитодвижущей силе. М. п. можно измерять разности магнитных потенциалов (магнитодвижущую силу), начиная с 10 -3—10 -2 а (в Международной системе единиц магнитодвижущую силу измеряют в ампер-витках или амперах ) .

Лит.: Кифер И. И., Испытания ферромагнитных материалов, М., 1969; Чечерников В. И., Магнитные измерения, 2 изд., М., 1969.

И. И. Кифер.

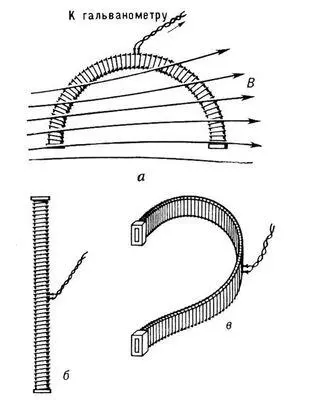

Схематическое изображение магнитных потенциалометров с катушкой поля: а — жёсткий дуговой потенциалометр, б — прямолинейный потенциалометр, в — потенциалометр на гибком каркасе (пояс Роговского). В — линии индукции магнитного поля.

Магни'тный пото'к,поток магнитной индукции, поток Ф вектора магнитной индукции В через какую-либо поверхность. М. п. dФ через малую площадку dS , в пределах которой вектор В можно считать неизменным, выражается произведением величины площадки и проекции B n вектора на нормаль к этой площадке, то есть dФ = B ndS. М. п. Ф через конечную поверхность S определяется интегралом: Ф = . Для замкнутой поверхности этот интеграл равен нулю, что отражает соленоидальный характер магнитного поля, то есть отсутствие в природе магнитных зарядов— источников магнитного поля. Единица М. п. в Международной системе единиц (СИ) — вебер, в СГС системе единиц— максвелл, 1 вб = 10 8 мкс.

Магни'тный пробо'й,см. Пробой магнитный.

Магни'тный пуска'тель,электрический аппарат низкого напряжения, предназначенный для дистанционного управления (пуска, остановки, изменения направления) и защиты асинхронных электродвигателей малой и средней мощности с короткозамкнутым ротором. Существуют М. п. нереверсивные и реверсивные; выпускаются также спец. М. п. для переключения обмоток многоскоростных электроприводов. М. п. состоят из контактора, кнопочного поста и теплового реле. Контактор М. п., как правило, имеет 3 главные контактные системы (для включения в трёхфазную сеть) и от 1 до 5 блок-контактов. На рисунке представлена схема нереверсивного М. п. переменного тока. При нажатии кнопки «пуск» на обмотку контактора ОР подаётся напряжение, контактор срабатывает, замыкая главные контакты ГК и блок-контакты БК; БК шунтируют контакты нажатой кнопки, что позволяет отпустить её после запуска двигателя. С нажатием кнопки «стоп» цепь питания ОР разрывается и ГК размыкаются. При резком возрастании силы потребляемого тока вследствие перегрузки или неисправности электродвигателя срабатывает тепловое реле ТР и размыкает контакты КТР, включенные в цепь питания ОР .Номинальный ток срабатывания ТР от 0,2 до 200 а. Реверсивные М. п. оборудованы двумя контакторами, сблокированными между собой механически и электрически, при этом во включенном положении может находиться лишь один из контакторов. При поочерёдном включении контакторов переключаются фазы питания и направление вращения электродвигателя изменяется. М. п. общего применения изготовляются на напряжения переменного тока 127, 220, 380 и 500 в ; номинальный ток через силовые контакты от 6 до 400 а , номинальный ток блок-контактов 6—10 а. При нормальном режиме работы М. п. допускают 3—5 (иногда до 10) млн. циклов включение — выключение. М. п. могут работать с частотой 150—1200 вкл/ ч , а М. п. малой мощности — с частотой до 3000 вкл/ ч . Выпускаются М. п. в обыкновенном, защищенном и взрывобезопасном исполнении.

Лит.: Бабиков М. А., Электрические аппараты, ч. 2, М., 1956; Чунихин А. А., Электрические аппараты, М., 1967

В. К. Иванов.

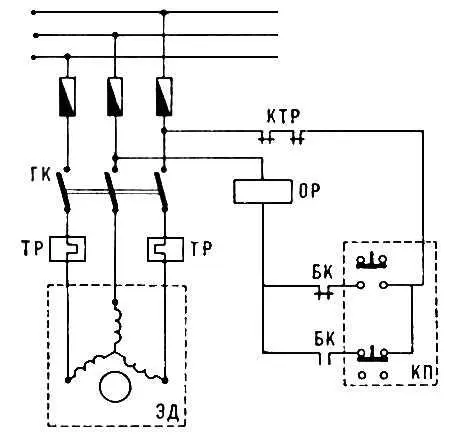

Схема нереверсивного магнитного пускателя: ГК — главные контакты; КТР — контакты теплового реле; ОР — обмотка контактора; ТР — тепловое реле; БК — блок-контакты; КП — кнопочный пульт; ЭД — электродвигатель.

Магни'тный резона'нс,избирательное поглощение веществом электромагнитных волн определённой длины волны, обусловленное изменением ориентации магнитных моментов электронов или атомных ядер. Энергетические уровни частицы, обладающей магнитным моментом m, во внешнем магнитном поле Н расщепляются на магнитные подуровни, каждому из которых соответствует определённая ориентация магнитного момента m относительно поля Н (см. Зеемана эффект ) . Электромагнитное поле резонансной частоты w вызывает квантовые переходы между магнитными подуровнями. Условие резонанса имеет вид:

,

где — разность энергий между магнитными подуровнями, — Планка постоянная.

Если поглощение электромагнитной энергии осуществляется ядрами, то М. р. называется ядерным магнитным резонансом, ЯМР. Магнитные моменты ядер обусловлены их спинами I . Число ядерных магнитных подуровней равно 2 I + 1, а расстояния между соседними подуровнями одинаковы и равны:
