Регистрирующими устройствами таких М. могут служить: частотомеры , цифровые вольтметры с цифропечатающим устройством, перопишущие электрические потенциометры , магнитофоны, перфораторы и др. Показания М. кодируются и обрабатываются на электронно-вычислительных машинах. Чувствительность М. в значительной степени определяется техническими возможностями используемых вариометров.

Лит.: Яновский Б. М., Земной магнетизм, [З изд.], т. 1, Л., 1964.

Ю. А. Бурцев.

Магнито'граф со'лнечный,прибор для измерения магнитного поля на Солнце. Впервые был применен американским астрономом Х. Бабкоком в 1952 для регистрации продольной составляющей магнитного поля, а в последующие годы усовершенствован в СССР. Основные элементы М. с.: электрооптический светомодулятор, спектрограф, светоприёмники (фотоумножители), записывающее устройство. Метод измерения основан на Зеемана эффекте, в результате которого спектральная линия расщепляется на две s-компоненты, поляризованные по кругу в противоположных направлениях. Изображение Солнца фокусируется на щель спектрографа, за которой установлен электрооптический кристалл в комбинации с поляризатором. Под действием переменного электрического напряжения устройство пропускает s-компоненты, поочерёдно сдвигая линию на величину 2Dl (см. рис. ). В фокальной плоскости спектрографа свет от крыла линии проходит через щель и падает на фотоумножитель, соединённый с усилителем, переменный сигнал которого регистрируется. Заштрихованная на рисунке площадь пропорциональна изменению интенсивности света, проходящего через щель, при очередном пропускании поляризованных компонент линий s 1и s 2. При небольших расщеплениях сигнал М. с. пропорционален напряжённости продольного поля.

Схема М. с. для измерения поперечного поля разработана советскими астрономами А. Б. Северным и В. Е. Степановым в 1959. В этом варианте М. с. перед щелью спектрографа помещается фазовая пластинка, превращающая линейную поляризацию света в круговую. Имеется конструкция М. с. — так называемый солнечный вектор-магнитограф, с помощью которого измеряются одновременно все три компоненты поля. М. с. обычно снабжены устройством для составления карт магнитного поля Солнца, яркости и скорости движения вещества на отдельных участках или на всей поверхности Солнца. Чувствительность современных М. с. 0,3—1 гс для продольного и 50—100 гс для поперечного магнитного поля.

Лит.: Степанов В. Е., Северный А. Б., Фотоэлектрический метод измерения величины и направления магнитного поля на поверхности Солнца, «Известия Крымской астрофизической обсерватории», 1962, т. 28; Solar magnetic fields, ed. R. Howard, Dordrecht, 1971.

В. А. Котов.

Рис. к ст. Магнитограф солнечный.

Магнитогра'фия(от греч. magnetis — магнит и ...графия ) , феррография, способ получения на обычной бумаге буквенных, цифровых и других отпечатков при помощи магнитного порошка. Наиболее часто М. реализуется по так называемой схеме с промежуточным магнитным носителем. На приведённой схеме печатающего устройства промежуточным носителем служит магнитный барабан, по окружности которого последовательно расположены магнитные записывающие головки, узел проявления, прижимной ролик, узел очистки и стирающая головка. В процессе работы устройства магнитный барабан вращается равномерно; в его магнитном слое образуется скрытое магнитное изображение записываемого знака в виде мозаики из отдельных магнитных отпечатков, созданных соответствующими магнитными головками записи. В узле проявления к намагниченным участкам поверхности барабана притягиваются частицы ферромагнитного порошка, образуя видимое изображение записанных знаков. Соприкасаясь с бумагой, порошок «прилипает» к её поверхности. Полученные таким образом отпечатки закрепляются, в простейшем случае вдавливанием частиц порошка в бумагу при прокатке между валками. Для лучшего сцепления с бумагой ферромагнетик покрывают термопластичной смолой, а валки нагревают. При прокатывании бумаги через валки смола расплавляется и прочно спаивает порошковое изображение с бумагой. Оставшийся на магнитном барабане после переноса изображения на бумагу порошок снимается в узле очистки меховыми щётками и струей воздуха, а скрытое магнитное изображение стирается магнитной головкой — барабан готов к новой записи. Если требуется получить несколько копий, скрытые магнитные изображения знаков не стирают; процесс печати может быть повторен практически неограниченное число раз.

Минимальный размер отпечатка знака, получаемый при М., составляет 2 ´ 3 мм; скорость печати на устройстве, выполненном по рассмотренной схеме, обычно составляет 6000 строк/мин, но может быть значительно увеличена. Основное применение М. — печатающие устройства для вывода информации из ЭВМ.

Лит.: Арутюнов М. Г., Патрунов В. Г., Феррография — магнитная скоростная печать, М. — Л., 1964; Арутюнов М. Г., Маркович В. Д., Скоростной ввод — вывод информации, М., 1970.

М. Г. Арутюнов.

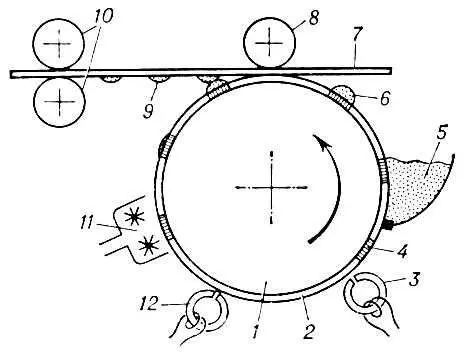

Схема устройства для магнитографии: 1 — магнитный барабан; 2 — магнитный слой барабана; 3 — блок магнитных записывающих головок; 4 — скрытое магнитное изображение; 5 — ферромагнитный порошок; 6 — порошковое изображение; 7 — бумага; 8 — прижимной ролик; 9 — порошковое изображение на бумаге; 10 — обжимные валики; 11 — узел очистки; 12 — магнитная стирающая головка.

Магнитодви'жущая си'ла,намагничивающая сила, величина, характеризующая магнитное действие электрического тока. Вводится при расчётах магнитных цепей по аналогии с электродвижущей силой в электрических цепях. М. с. F равна циркуляции вектора напряжённости магнитного поля Н по замкнутому контуру L , охватывающему электрические токи, которые создают это магнитное поле:
