Лит.: Белошицкий В. П., Багинский Ю. М., Оружие подводного удара, М., 1960; Скороход Ю. В., Хохлов П. М., Корабли противоминной обороны, М., 1967.

С. Д. Могильный.

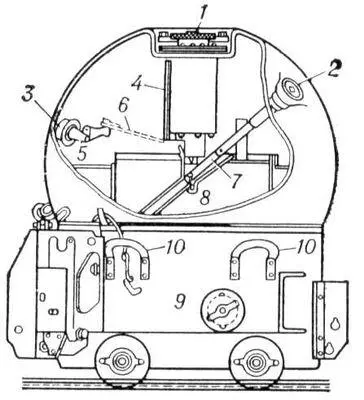

Рис. 2. Устройство ударно-механической мины: 1 — горловина для ударного прибора; 2 — горловина для запального стакана; 3 — горловина для прибора потопления; 4 — ударно-механический прибор; 5 — прибор потопления (если мина всплывает); 6 — молоток прибора потопления; 7 — запальный стакан; 8 — зарядная камера; 9 — якорь; 10 — подъёмные скобы якоря.

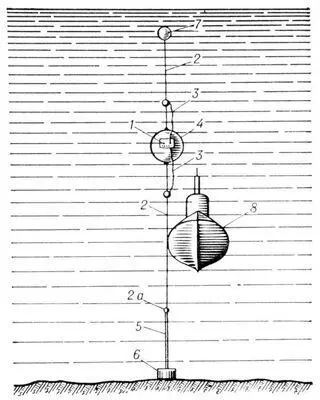

Рис. 3. Контактная антенная мина: 1 — плавучий корпус мины; 2 — антенны, закрепленные на изоляторах (2а); 3 — выводы антенн; 4 — аппаратурный блок мины; 5 — минреп; 6 — якорь: 7 — буёк; 8 — подводная лодка, коснувшаяся минной антенны корпусом.

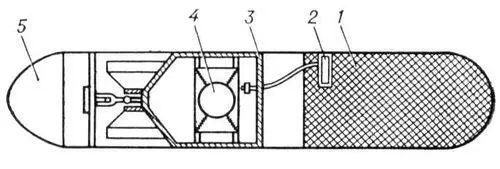

Рис. 4. Авиационная неконтактная донная мина: 1 — заряд взрывчатого вещества; 2 — электродетонатор; 3 — приборная камера; 4 — магнитный взрыватель, подвешенный на амортизаторах; 5 — парашютное отделение.

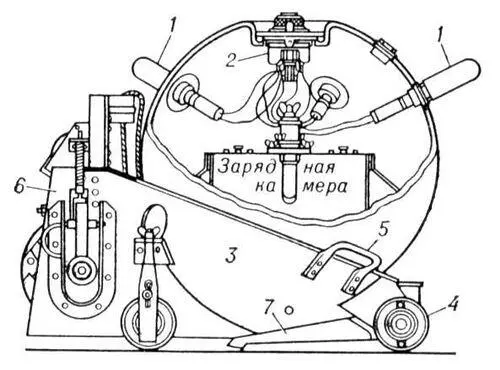

Рис. 1. Устройство гальваноударной мины: 1 — колпаки; 2 — предохранительный прибор; 3 — чашка якоря; 4 — ролики; 5 — подъёмные скобы; 6 — механизм установки на определённое углубление; 7 — лапы якоря.

Ми'ны назе'мные, боевое средство (специальные боеприпасы), предназначенное для поражения живой силы и техники противника, а также для разрушения дорог и различных сооружений с целью снижения темпа продвижения и затруднения маневра его войск (см. Заграждения военные , Минно-взрывные заграждения ). Мина состоит из заряда взрывчатого вещества, приводного (реагирующего) устройства, взрывателя и корпуса (металлического, деревянного, пластмассового и др.). Некоторые типы мин могут быть бескорпусными. Для безопасности установки мин и затруднения их разведки и разминирования противником в конструкциях мин могут оыть дополнительные устройства (предохранители, элементы, затрудняющие извлечение, самоликвидаторы и др.). Применение мин в виде полевых фугасов известно с давних времён. С появлением бризантных взрывчатых веществ, изобретением русскими инженерами электрических (П. Л. Шиллинг, 1812) и химических (С. П. Власов, 1815) способов взрывания М. н. получили дальнейшее развитие. При обороне Севастополя (1854—55) русские войска успешно применяли камнемётные фугасы, взрываемые электрическим способом. В русско-турецкой войне 1877—78 широко использовались самовзрывные фугасы (прототипы современных противопехотных мин), а при обороне Порт-Артура — шрапнельные выпрыгивающие противопехотные мины конструкции Карасёва. В 1-ю мировую войну 1914—18 М. н. имелись на вооружении армий всех воюющих государств. Русские военные инженеры Драгомиров, Ревенский, Саляев предложили в ходе войны конструкции противотанковых мин. Большая заслуга в разработке противотанковых мин и способов их боевого применения принадлежит Д. М. Карбышеву . Во 2-й мировой войне 1939—1945 М. н. применялись в массовых масштабах. Общее число мин, установленных воюющими сторонами только на советско-германском фронте, превысило 200 млн. штук.

В зависимости от конструкции приводного устройства М. н. бывают контактные, которые взрываются от непосредственного воздействия (нажатие, натяжение) на их приводное устройство танка, машины, человека, и неконтактные, взрывающиеся от воздействия на приводное устройство вибрации, изменения напряжённости магнитного поля Земли и т. п. Различают мины неуправляемые и управляемые. Неуправляемые мины взрываются автоматически от воздействия объекта поражения на приводное устройство и взрыватель (предварительно мина должна быть поставлена в «боевое» положение). Управляемые мины или минные поля взрываются с командного пункта по проводам, радио или в заданное время с помощью механических приспособлений. По назначению различают мины: противотанковые, противопехотные, противотранспортные, объектные и специальные. В вооруженных силах США, Франции, ФРГ и некоторых др. для механизированной установки мин имеются специальные машины раскладчики (заградители). Некоторые типы мин могут устанавливаться при помощи авиации, артиллерийских ракетных систем.

Противотанковые мины бывают противогусеничные, противоднищевые и противобортовые. Некоторые типы мин имеют заряд, взрыв которого обеспечивает перебивание гусеницы танка или пробивание его днища. Во 2-й мировой войне применялись главным образом противогусеничные мины с зарядом 3—10 кг.

Противопехотные мины поражают живую силу противника ударной волной (фугасные мины) или разлетающимися из корпуса мины заранее приготовленными осколками в виде шариков, цилиндров, стрел или осколками, образующимися за счёт дробления корпуса (осколочные мины). Заряд фугасной мины содержит 30—200 г, а осколочной от 75 г до 5 кг взрывчатого вещества. Взрыватели применяются главным образом нажимного и натяжного действия, могут быть и комбинированными. В качестве противопехотных мин иногда используются артиллерийские снаряды, приспособленные для взрывания. Противопехотные мины используются также для устройства «мин-сюрпризов», «мин-ловушек».

Противотранспортные мины предназначаются для минирования автомобильных и железных дорог, аэродромов. Заряд мины может быть рассчитан не только на поражение транспортного средства, но и на разрушение дороги. Мины устанавливаются в боевое положение через определённое (заданное) время, а взрываются от воздействия на её реагирующий орган проходящего транспорта.

Объектные мины предназначаются для разрушения мостов, тоннелей и др. сооружений. Они устанавливаются внутри разрушаемого объекта в специальных минных колодцах (камерах) или в грунте.

Специальные мины — боеприпасы узко целевого назначения (магнитные и сигнальные мины и др.).

Лит.: Иволгин А. И., Развитие и применение минноподрывных средств, 2 изд., М., 1956; Пляскпн В. Я., Лысухин И. Ф., Рувинский В. А., Инженерное обеспечение общевойскового боя, М., 1965.

Г. Ф. Самойлович.

Противопехотные мины. 1. Противопехотная осколочная мина: 1 — корпус, 2 — направляющий стакан, 3 — заряд взрывчатого вещества, 4 — взрыватель, 5 — промежуточный детонатор, 6 — вышибной пороховой заряд, 7 — капсюль-детонатор, 8 — предохранительные чеки. 2. Противопехотная фугасная пластмассовая мина: 1 — нажимная крышка, 2 — предохранитель, 3 — тарельчатая пружина, 4 — заряд взрывчатого вещества, 5 — детонатор, 6 — предохранительная скоба. 3. Противопехотная шрапнельная (выпрыгивающая) мина: 1 — корпус мины, 2 — взрыватель, 3 — «усики».
