Микроманипуля'тор,прибор, позволяющий осуществлять тонкие и точные движения микроинструментов и выполнять в поле зрения микроскопа сложные операции на клетке (см. Микрургия ) . М. состоит из системы штативов, снабженных винтами, зажимающими микроинструменты (иглы, пипетки и др.), и обеспечивающих их движение в трёх взаимно перпендикулярных направлениях. М. могут иметь пневматическое, гидравлическое, механическое или электрическое управление. В 1912 рус. учёный С. С. Чахотин использовал сконструированный им М. (микрооператор) для строго локального воздействия на клетку пучком ультрафиолетовых лучей. В 60-е гг. 20 в. сконструирован М. с телевизионным устройством, кварцевым монохроматором, осициллоскопами, электронными приспособлениями, что обеспечивает возможность дистанционного управления прибором и проведение особо сложных операций на клетке. В СССР построен комплексный М., содержащий механические, пневматические и пьезоэлектрические устройства, используемые выборочно в зависимости от задач исследования.

Лит.: Хохлов А, М., Решетников В. И., Ячин В. М., Принцип построения и описание комплекта микроманипулятора КМ-1, «Цитология», 1971, т. 13, № 4; Kopac М. J., Micromanipulators: principles of design, operation and application, в кн.: Physical techniques in biological research, v. 5, N. Y. — L., 1964; eI-Badry H. М., Micromanipulators and micromanipulation, N. Y. — Vienna, 1963.

С. Я. Залкинд.

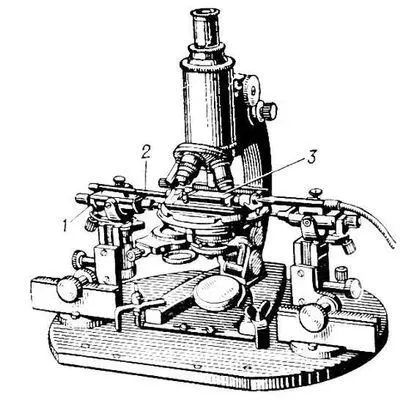

Микроманипулятор, смонтированный вместе с микроскопом: 1 — штатив с системой винтов, передвигающих микроинструменты в различных направлениях; 2 — держатель инструментов; 3 — камера с исследуемым объектом.

Микроме'р,устаревшее название прибора для измерения линейных размеров (перемещений), в котором преобразовательный элемент (механизм) состоит из рычажных и зубчатых передач. Современное название таких приборов — «измерительные рычажно-зубчатые головки».

Микроме'ры(от микро... и греч. méros — часть, доля), мелкие клетки, образующиеся при полном неравномерном дроблении яйца. Отличаются от макромеров того же зародыша меньшими размерами и меньшим содержанием желтка в цитоплазме. М. находятся обычно в анимальной части зародыша (например, у лягушки), иногда — в вегетативной (у морского ежа).

Микрометеори'т,частица космической пыли размера, близкого к размеру молекул. При торможении в атмосфере не подвергается температурному воздействию.

Микро'метр(от микро... и ...метр ) , измерительный прибор, преобразовательным механизмом которого является микропара винт — гайка. М. применяют для измерения линейных размеров абсолютным контактным методом.

Использование винтовой пары в отсчётном устройстве было известно ещё в 16 в., например в пушечных прицельных механизмах (1570), позднее винт стали использовать в различных геодезических инструментах. Первый патент на М. как самостоятельное измерительное средство был выдан Пальмеру в 1848 (Франция).

Действие М. основано на перемещении винта вдоль оси при вращении его в неподвижной гайке. Перемещение пропорционально углу поворота винта вокруг оси ( рис. 1 ). Полные обороты отсчитывают по шкале, нанесённой на стебле М., а доли оборота — по круговой шкале, нанесённой на барабане. Оптимальным является перемещение винта в гайке лишь на длину не более 25 мм из-за трудности изготовления винта с точным шагом на большей длине. Поэтому М. изготовляют несколько типоразмеров для измерения длин от 0 до 25 мм, от 25 до 50 мм и т.д. Для М. с пределами измерений от 0 до 25 мм при сомкнутых измерительных плоскостях пятки и микрометрического винта нулевой штрих шкалы барабана должен точно совпадать с продольным штрихом на стебле, а скошенный край барабана — с нулевым штрихом шкалы стебля. Для измерений длин, больших 25 мм, применяют М. со сменными пятками; установку таких М. на нуль производят с помощью установочной меры, прикладываемой к М., или концевых мер. Измеряемое изделие зажимают между измерительными плоскостями М. Обычно шаг винта равен 0,5 или 1 мм и соответственно шкала на стебле имеет цену деления 0,5 или 1 мм, а на барабане наносится 50 или 100 делении для получения отсчёта 0,01 мм. Эта величина отсчёта является наиболее распространённой, но имеются М. с отсчётом 0,005, 0,002 и 0,001 мм. Постоянное осевое усилие при контакте винта с деталью обеспечивается фрикционным устройством — трещоткой. В зависимости от конструкции (формы корпуса или скобы, в которую встраивается микропара, формы измерительных поверхностей) или назначения (измерение толщины листов, труб, зубьев зубчатых колёс) М. разделяют на гладкие, рычажные, листовые, трубные, резьбомерные со вставками (см. Резьбоизмерительный инструмент ) , зубомерные.

М. выпускаются ручные и настольные, в том числе со стрелочным отсчётным устройством. Микрометрические пары используются также в глубиномерах, нутромерах и др. измерительных средствах. Наибольшее распространение имеют гладкие М. Настольные М. (в т. ч. со стрелочным отсчётным устройством) предназначаются для измерения маленьких деталей (до 20 мм ) , их часто называют часовыми М. ( рис. 2 ).

Характеристики некоторых микрометров, выпускаемых в СССР

Лит. см. при ст. Контрольно-измерительные средства.

Н. Н. Марков.

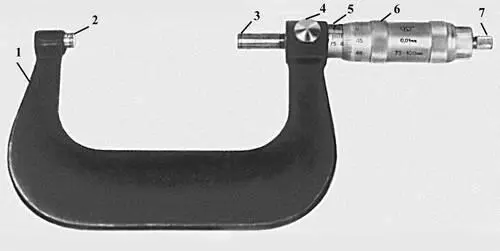

Рис. 1. Гладкий микрометр МГ с пределом измерения 75—100 мм ; 1 — скоба; 2 — пятка; 3 — микрометрический винт; 4 — стопор; 5 — стебель; 6 — барабан; 7 — трещотка.

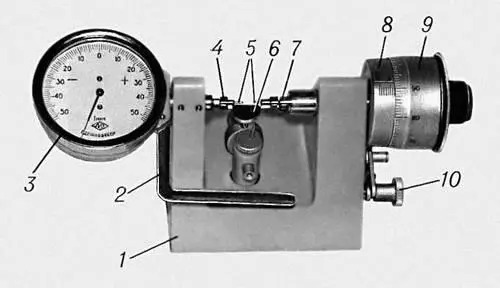

Рис. 2. Настольный микрометр со стрелочным отсчётным устройством: 1 — корпус; 2 — арретир; 3 — отсчётное устройство; 4 — измерительный стержень отсчётного устройства; 5 — измерительные наконечники; 6 — столик; 7 — измерительный стержень микрометрической головки; 8 — стебель; 9 — барабан; 10 — стопор.

Микро'метрыв астрономии, приспособления для измерения малых расстояний в фокальной плоскости астрономической трубы или измерительного микроскопа. Обычно измерения осуществляются с помощью точного микрометрического винта, угол поворота которого пропорционален линейному перемещению в поле зрения инструмента рамки с измерительными нитями, приводимой в движение винтом. На этом принципе построен нитяной М., впервые примененный французскими астрономами-геодезистами А. Озу и Ж. Пикаром (2-я половина 17 в.). Нитяные М. широко используются в зрительных трубах и отсчётных микроскопах астрономических и геодезических инструментов. М., рамка которого может поворачиваться в фокальной плоскости так, что с его помощью можно измерять не только расстояния между изображениями небесных светил в фокальной плоскости, но и отсчитывать позиционные углы линии, соединяющей эти светила, называемые позиционным М. В астрометрии применяется регистрирующий М. (изобретён немецким механиком А. Репсольдом в конце 19 в.), который позволяет фиксировать моменты для некоторых положений нити микрометра, движущейся в поле зрения астрономической трубы. У хороших М. ошибки не превышают 0,002—0,003 оборота винта, а точность отсчёта составляет около 0,5 мкм. Для более точных отсчётов шкал применяется спиральный М., у которого в поле зрения окуляра видна архимедова спираль с малым шагом. Совмещая вращением спирали её витки со штрихами шкал, можно производить отсчёт с точностью около 0,1 мкм. Некоторое распространение имеют М., измерения в которых производятся совмещением двух изображений объекта, получающихся вследствие раздвоения изображений в специальных призмах из обычного или двоякопреломляющего оптического материала. О микроскопе-микрометре см. ст. Микроскоп, раздел Типы микроскопов.
