Роторные Н. получили распространение главным образом для осуществления небольших подач жидкости. По особенностям конструкции рабочих органов роторные Н. можно подразделить на зубчатые (в том числе шестерённые), винтовые, шиберные, коловратные, аксиально- и радиально-поршневые, лабиринтные и др. Каждый из них имеет свои разновидности, но объединяющий их признак — общность принципа действия, в основном аналогичного действию поршневых Н. Роторные Н. отличаются отсутствием всасывающего и нагнетательного клапанов, что является их большим преимуществом и упрощает конструкцию.

Зубчатый Н. с внешним зацеплением двух шестерён ( рис. 12 ) — наиболее распространённый — всасывает жидкость при выходе зубьев одного колеса из впадин другого (на рис. 12 — слева) и нагнетает её при входе зубьев одной шестерни в зацепление с другой (на рис. 12 — справа, при вращении верхней шестерни по часовой стрелке). Зубчатые Н. снабжаются предохранительным клапаном, который при достижении максимально допустимого давления перепускает жидкость со стороны нагнетания на сторону всасывания. Характеристика одного из шестерённых Н. показана на рис. 13. Зубчатые Н. используют для подачи нефтепродуктов и др. жидкостей без абразивных примесей.

Шиберный пластинчатый Н. ( рис. 14 ) действует в результате изменения рабочих объёмов, заключённых между соседними пластинами и соответствующими участками поверхностей ротора и корпуса Н. В левой части Н. при вращении по часовой стрелке эксцентрично расположенного ротора этот объём увеличивается, из-за чего давление в нём понижается и создаётся возможность для всасывания жидкости. В другой части Н. при вращении ротора межлопаточные пространства уменьшаются, что обеспечивает нагнетание подаваемой среды. Эти Н. бывают одинарными и сдвоенными. Они предназначены для нагнетания чистых не очень вязких минеральных масел до давления 6 Мн / м 2(60 кгс / см 2) и более и применяются в системах гидропривода и др. устройствах.

Струйные Н. из числа Н.-аппаратов имеют наиболее широкую область применения и наибольшее разнообразие конструкций. Одним из них является водоструйный насос ( рис. 15 ), действие которого состоит в основном из трёх процессов — преобразования потенциальной энергии рабочей жидкости в кинетическую (в коническом сходящемся насадке), обмена количеством движения между частицами рабочей жидкости и подаваемой среды (в камере смешения), а также перехода кинетической энергии смеси рабочей и транспортируемой жидкостей в потенциальную (в диффузоре). Благодаря этому в камере смешения создаётся разрежение, что обеспечивает всасывание подаваемой среды. Затем давление смеси рабочей и транспортируемой жидкостей значительно повышается в результате снижения скорости движения, что делает возможным нагнетание. Струйные Н. просты по устройству, надёжны и долговечны в эксплуатации, но их кпд не превышает 30%.

Области применения.Особенности конструкции и принцип действия различных Н. определяют диапазоны подачи и напора, в пределах которых целесообразно применять Н. того или иного типа. Использование трёх основных типов Н. характеризуется данными, указанными в табл. 2.

Табл. 2.—Области использования основных типов насосов.

Рассматривая области применения устройств для напорной подачи жидкостей, следует также иметь в виду, что ещё в 19 в., особенно в Великобритании, Н. использовались (до внедрения электропривода) как генераторы гидравлической энергии. Эта энергия от центральных энергетических установок (с поршневыми Н. и паровыми машинами) по специальным водопроводам высокого давления передавалась на промышленные предприятия к потребителям. С начала 20 в. стали применять центробежные и роторные Н. в качестве генераторов гидравлической энергии в гидравлических передачах и системах гидропривода машин , в которых наряду с гидравлическими двигателями они являются основным элементом. О конструкции и конкретном применении Н. см. статьи Винтовой насос , Вытеснитель , Газлифт , Гидравлический таран , Глубоководный насос , Индукционный насос , Коловратный насос , Кондукционный насос , Крыльчатый насос , Лабиринтный насос , Погружной насос , Шестерённый насос , Штанговый насос .

Лит.: Насосы. Каталог-справочник, 3 изд., М.— Л., 1960; Караваев А. Е., Очерк по истории развития лопастных насосов, М.— Л., 1958; Пфляйдерер К., Лопаточные машины для жидкостей и газов, пер. с нем., 4 изд., М., 1960; Степанов А. И., Центробежные и осевые насосы, пер. с англ., 2 изд., М., 1960; Голубев А. И., Лабиринтные насосы для химической промышленности, М., 1961; Ломакин А. А., Центробежные и осевые насосы, 2 изд., М.— Л., 1966; Чиняев И. А., Роторные насосы, Л., 1969.

Ю. В. Квитковский.

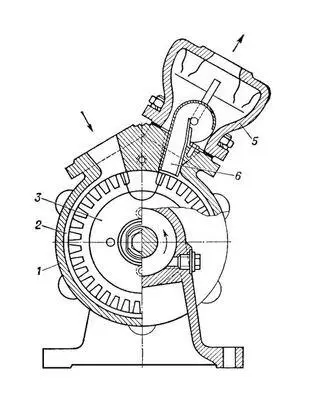

Рис. 8. Вихревой насос закрытого типа: 1 — корпус; 2 — канал; 3 — рабочее колесо; 4 и 6 — отверстия для подвода и отвода жидкости; 5 — воздухоотделитель.

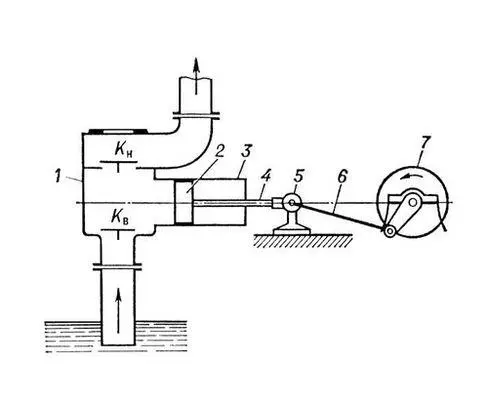

Рис. 10. Схема приводного поршневого насоса одинарного действия: 1 — рабочая камера; 2 — поршень; 3 — цилиндр; 4 — шток; 5 — крейцкопф; 6 — шатун; 7 — маховик; К н— нагнетательный клапан; К в— всасывающий клапан.

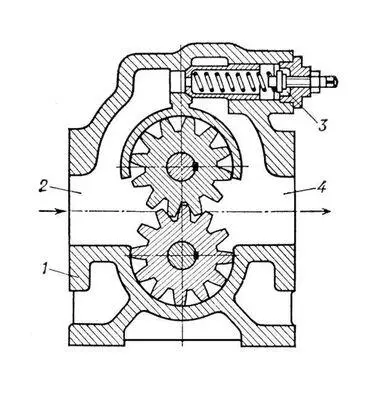

Рис. 12. Зубчатый насос: 1 — корпус; 2 и 4 — отверстия для всасывания и нагнетания жидкости; 3 — предохранительный клапан.

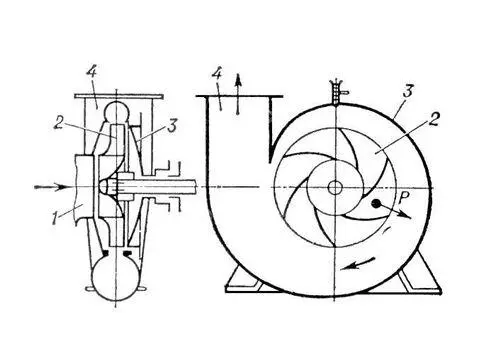

Рис. 5. Схема центробежного насоса с односторонним подводом жидкости на рабочее колесо: 1 — отверстие для подвода жидкости; 2 — рабочее колесо; 3 — корпус; 4 — патрубок для отвода жидкости; Р — центробежная сила.

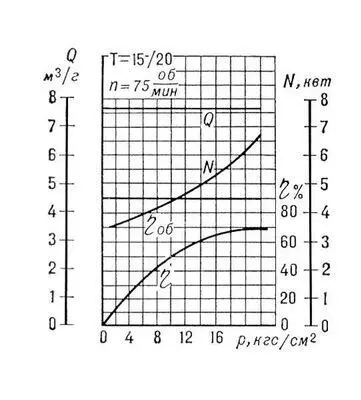

Рис. 11. Характеристики плунжерного приводного насоса марки Т-15/20 при работе на воде с t° = 30 °С для n = 75 об/мин и высоты всасывания Н вак,вс= 6 м (Т — трёхплунжерный, 15 — подача Q в м 3/ч ; 20 — давление нагнетания в кгс/см 2 ); h оби h — объёмный и полный кпд насоса.
