Среди О. к. особое значение придаётся наружным стенам, определяющим архитектурный облик здания; часто материал стен характеризует и конструктивный тип здания) крупноблочное, крупнопанельное, деревянное (рубленое или щитовое), кирпичное. Стены выполняют также роль вертикальных диафрагм жёсткости.

Эксплуатационные качества наружных О. к. должны соответствовать местным климатическим характеристикам и обеспечивать необходимые санитарно-гигиенические и комфортные условия в помещениях. К внутренним О. к. предъявляются требования надлежащей изоляции от воздушных и ударных шумов, от тепла и влаги смежных помещений. О. к. должны обладать высокой прочностью, жёсткостью, устойчивостью, огнестойкостью. Необходимо также, чтобы фактура, цвет и др. декоративные качества поверхностей О. к. отвечали назначению зданий и помещений, способствовали достижению их архитектурной выразительности.

Важное свойство О. к. — их долговечность , степень которой устанавливается в зависимости от класса здания и применяемых материалов, с учётом реальных условий износа О. к. в результате внешних воздействий. При использовании сборных конструкций особое внимание уделяется конструктивным решениям соединительных узлов и качеству выполнения сопряжений (стыкам, связям, крепёжным и закладным деталям ), с тем чтобы исключить возможность разрушения соединительных элементов в течение срока службы, установленного для здания (сооружения) в целом.

Основные тенденции развития современного О. к.: преимущественное использование сборных крупноразмерных конструкций индустриального изготовления с высокой степенью заводской готовности, в том числе крупных стеновых панелей (офактуренных и остеклённых), укрупнённых комплексных перекрытий с готовым полом, объёмных элементов (блоков) с отделкой всех поверхностей; совершенствование конструкций сборных элементов и их соединительных узлов с целью снижения трудоёмкости изготовления и монтажа О. к. и здания в целом; снижение веса О. к.; использование для изготовления О. к. местных строительных материалов.

Лит.: Строительные нормы и правила, ч. 2, раздел В, гл. 6. Ограждающие конструкции, М., 1964; Конструкции гражданских зданий, под ред. М. С. Туполева, М., 1968; Конструкции промышленных зданий, под ред. А. Н. Попова, М., 1972.

З. А. Казбек-Казиев.

Огражда'ющий вал, оградительный вал, защитная дамба, гидротехническое регуляционное сооружение (обычно в виде земляной плотины небольшой высоты), предназначенное для защиты прибрежных территорий от затопления во время половодных или паводковых разливов рек. О. в. сооружают преимущественно в поймах рек; они принимают на себя напор воды периодически, лишь при подъёме её уровня выше берегов.

Огражде'ние доро'г, предохранительные устройства для предупреждения съезда транспортных средств с автомобильной дороги. О. д. изготовляют из железобетонных брусьев, металлических планок, каменных и бетонных конструкций и т.п. Лучшее О. д. — металлические планки и тросы, которые крепятся к опорам на упругих элементах и обеспечивают при наезде на них упругую деформацию. Высота О. д. не превышает 0,8 м , обязательные места их установки регламентируются в СССР нормами на проектирование автомобильных дорог. В тёмное время суток О. д. служат для ориентации водителя, т.к. на них устанавливают светоотражающие элементы (т. н. катафоты): справа по ходу движения — красного цвета, слева — жёлтого или белого.

Ограничи'тельв электронной технике, устройство, обеспечивающее постоянство уровня выходного напряжения при значениях входного напряжения, выходящих за предел т. н. порога ограничения. О. широко используют в импульсной технике для формирования и преобразования импульсов, в устройствах радиовещания и многоканальной связи для ограничения уровня сигналов и т.д. Амплитудные О. обеспечивают заданный предельный уровень амплитуды основного колебания (первой гармоники ); О. мгновенных значений «срезают» выбросы колебаний любой формы. Действие О. основано на резком изменении проводимости нелинейного элемента (транзистора, полупроводникового диода, электронной лампы и др.) после того, как амплитуда (или мгновенное значение) входного напряжения достигла порога ограничения; благодаря этому дальнейший рост амплитуды (или мгновенного значения) выходного напряжения прекращается ( рис. ). Различают О. одностороннего (только с верхним либо только с нижним порогом ограничения) и двустороннего действия.

В. М. Тимофеев.

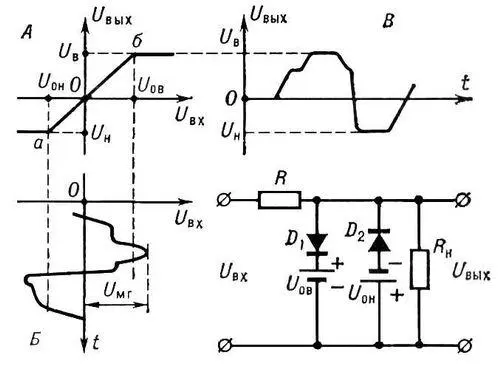

Принципиальная схема ограничителя и графики, поясняющие его работу: А — рабочая характеристика ограничителя; Б — эпюра входного напряжения U вх; В — эпюра выходного напряжения U вых; U oни U ов— напряжения источников эдс в цепях диодов, определяющие соответственно нижний и верхний пороги ограничения; U ни U в— нижний и верхний уровни ограниченного напряжения; U мг— мгновенное значение амплитуды колебаний; а—б — линейный участок характеристики ограничителя; R — ограничительный резистор; R н— нагрузочный (выходной) резистор; D 1и D 2— полупроводниковые диоды.

Ограничи'тель то'какороткого замыкания, устройство, препятствующее возрастанию выше допустимых или заданных амплитуды или действующего значения силы тока короткого замыкания в электрической сети. Ограничение токов короткого замыкания позволяет снизить требования к термической и динамической устойчивости электропередачи. В сетях с напряжением до 35 кв для ограничения тока короткого замыкания применяют реакторы электрические , реже — плавкие предохранители с мелкозернистым наполнителем или взрывного типа.

В начале 70-х гг. 20 в. в сетях низкого и высокого напряжения начали использовать О. т. с тиристорными выключателями, линейные и нелинейные реакторы, шунтируемые быстродействующими полупроводниковыми переключателями, нелинейные реакторы с подмагничиванием и др.

Ограничи'тельное толкова'ние, см. в ст. Толкование закона .

Ограничи'тельный дио'д, полупроводниковый диод с сильной зависимостью полного электрического сопротивления от приложенного напряжения (или мощности) колебаний СВЧ. О. д. применяют главным образом в устройствах стабилизации уровня мощности колебаний СВЧ и для защиты приёмников радиолокационных станций от сигналов передатчика и нерегулярных внешних помех радиоприёму . При низком уровне мощности полное электрическое сопротивление О. д. определяется ёмкостью диодной структуры, активным электрическим сопротивлением между выводами, ёмкостью и индуктивностью корпуса прибора. При высоком уровне мощности оно определяется суммой активных электрических сопротивлений высоколегированных областей диодной структуры и контактов. В О. д. обычно применяется р +-n-n +- структура, в которой толщина n -области и концентрация примеси в ней выбраны так, чтобы область пространственного заряда р +-n -перехода смыкалась с границей n-n + . О. д. имеют максимальную рассеиваемую мощность 0,2—1 вт и ёмкость 0,2—2 nф .
