Печатающие элементы на монометаллических или полиметаллических пластинах создаются фотохимическим способом путём копирования изображения через негатив или диапозитив на светочувствительный копировальный слой. Такие слои изготавливают из высокомолекулярных соединений (альбумин, камедь сибирская лиственница, поливиниловый спирт и др.) и хромовых солей, или диазосоединений , с введением плёнкообразующих веществ или фотополимеров. Продукты фотохимической реакции хромовых солей обладают дубящим действием. При копировании на освещенных участках слой дубится и теряет способность растворяться в воде. С неосвещенных участков, защищенных непрозрачными элементами негатива или диапозитива, слой удаляется при проявлении, и на пластине создаётся изображение — печатающие элементы. Более широко используются копировальные слои на диазосоединениях, в которых под действием света происходит фотохимический распад в освещенных местах и слой удаляется с этих участков пластины при проявлении. В копировальных слоях из фотополимеров под действием света на освещенных участках происходит полимеризация слоя и потеря растворимости в воде. С неосвещенных участков слой удаляется при проявлении. Копировальный слой на диазосоединениях и фотополимеры, нанесённые тонким слоем на металлические пластины (моно- или полиметаллические), длительное время (более года) не изменяют свойств, что позволяет производить подготовку металлов и предварительное очувствление пластин на специализированных предприятиях.

При изготовлении форм на предварительно очувствлённых пластинах печатающие элементы на монометалле создаются на копировальном слое, защищенном при копировании непрозрачными участками диапозитива и оставшимися после проявления копии ( рис. 1 ). На полиметаллических пластинах копировальный слой после проявления удаляется с печатающих элементов и остаётся как временная защита на пробельных участках. Затем производят химическое или электрохимическое травление верхнего металла (никеля или хрома) до слоя меди, после чего удаляют защитный слой с пробельных элементов. В этом случае печатающие элементы создаются на поверхности меди, а пробельные — на никеле или хроме ( рис. 2 ). При всех способах изготовления форм после создания печатающих элементов производят обработку пробельных элементов гидрофилизующим раствором для придания им устойчивых гидрофильных свойств.

Отдельные операции процесса изготовления монометаллических форм (проявление, промывка, сушка) проводятся на механизированных установках, процессы обработки копии и изготовление полиметаллических форм — на механизированных линиях.

О. п. осуществляется на офсетных машинах (см. Печатная машина ). За каждый рабочий цикл машины происходит увлажнение печатной формы, накатывание краски на печатающие элементы, подача бумаги, собственно печатание и вывод готового оттиска на приёмный стол.

О. п. получила широкое применение благодаря механизации формных процессов, высокой производительности печатных машин, возможности воспроизведения всех типов изданий.

Лит.: Синяков Н. И., Технология изготовления фотомеханических печатных форм, М., 1966; Никанчикова Е. А., Попова А. Л., Технология офсетной печати, М., 1966; Захаров А. Г., Фуфаевский Д. А., Офсетные машины и работа на них, М., 1972.

А. Л. Попова.

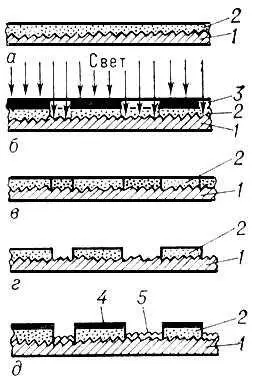

Рис. 1. Схема процесса изготовления монометаллической печатной формы на зернёном алюминии: а — предварительно очувствлённая пластина; б — копирование диапозитива; в — копия до проявления (диазослой под действием света разрушен на пробельных элементах); г — копия после проявления; д — готовая форма; 1 — зернёная алюминиевая пластина; 2 — копировальный слой на диазосоединениях; 3 — диапозитив; 4 — печатная краска на печатающих элементах; 5 — водная плёнка на пробельных элементах.

Рис. 2. Схема процесса изготовления полиметаллической печатной формы: а — предварительно очувствлённые полиметаллические пластины; б — копирование через диапозитив; в — проявленная копия (копировальный слой на пробельных элементах задублен под действием света и удалён с печатающих элементов); г — после удаления слоя хрома с печатающих элементов путём травления; д — после удаления задубленного копировального слоя; е — печатная форма; 1 — пластина углеродистой стали (основа); 2 — медь; 3 — хром; 4 — копировальный слой; 5 — диапозитив; 6 — печатная краска на печатающих элементах; 7 — водная плёнка на пробельных элементах.
