В технике физического эксперимента при высоких давлениях П. иногда называют толстостенные сосуды высокого давления с цилиндрическим каналом, не предназначенные для измерения сжимаемости. В английской литературе П. называют также устройства для измерения давления в проточных системах, давления воды в морских глубинах, газов в канале ствола орудия.

Лит.: Бриджмен П. В., Физика высоких давлений, пер. с англ., М. — Л., 1935; его же, Новейшие работы в области высоких давлений, пер. с англ., М., 1948; Циклис Д. С., Техника физико-химических исследований при высоких и сверхвысоких давлениях, 3 изд., М., 1965; Корнфельд М., Методы и результаты исследования объёмной упругости вещества, «Успехи физических наук», 1954, т. 54, в. 2.

Л. Д. Лившиц.

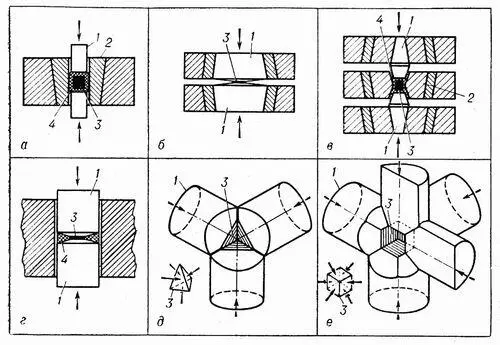

Рис. 16. Схемы аппаратов высокого давления: а — аппарат «цилиндр — поршень»; б — «наковальни» Бриджмена; в — установка с коническими пуансонами; г — «наковальни», погруженные в пластичную среду, сжатую до меньшего давления; д и е — «тетраэдрическая» и «кубическая» установки (пуансон, обращенный к зрителю, не изображен); отдельно показана форма сжимаемого тела; 1 — пуансон (поршень); 2 — сосуд высокого давления; 3 — сжимаемый образец; 4 — среда, передающая давление. Стрелками показаны направления действия сил.

Пьезоэлектри'ческая кера'мика,пьезокерамика, пьезоэлектрические материалы, получаемые методом керамической технологии из сегнетоэлектрических соединений (см. Сегнетоэлектрики ). В процессе изготовления П. к. подвергают воздействию внешнего электрического поля, в результате чего в ней происходит ориентирование сегнетоэлектрических доменов и возникает остаточная поляризация. Изделия из П. к. обычно либо прессуют из порошкообразных масс, либо отливают из пластифицированных (шиликерных) масс (см. Керамика ). Обжиг П. к. проводят при 1200—1350 °С. Перспективный метод подготовки исходных порошков — совместное химическое осаждение компонентов, позволяющее благодаря однородности состава повысить и стабилизировать пьезоэлектрические свойства керамики. П. к. применяется для изготовления излучателей и приёмников ультразвука, генераторов высокого напряжения и т.д.

О свойствах П. к. см. в статьях Пьезоэлектрические материалы , Пьезоэлектричество.

Лит.: Глозман И. А., Пьезокерамика, М., 1967; Смажевская Е. Г., Фельдман Н. Б., Пьезоэлектрическая керамика, М., 1971.

Пьезоэлектри'ческие материалы,кристаллические вещества с хорошо выраженными пьезоэлектрическими свойствами (см. Пьезоэлектричество ), применяемые для изготовления электромеханических преобразователей: пьезоэлектрических резонаторов, пьезоэлектрических датчиков , излучателей и приёмников звука и др. Основными характеристиками П. м. являются: 1) коэффициент электромеханической связи , где d — пьезомодуль, Е — модуль упругости, e — диэлектрическая проницаемость (в анизотропных П. м. все эти и нижеследующие величины — тензорные); 2) величина k 2 I tgd, определяющая кпд преобразователя (d — угол диэлектрических потерь); 3) отношение механической мощности пьезоэлемента на резонансной частоте к квадрату напряжённости электрического поля в нём; определяется величиной ( dE ) 2; 4) и определяют чувствительность приёмника звука соответственно в области резонанса и на низких частотах ( с зв — скорость звука в П. м.). В табл. приведены характеристики некоторых наиболее распространённых П. м. К П. м. в зависимости от назначения предъявляются специальные требования: высокая механическая и электрическая прочности, слабая температурная зависимость характеристик, высокая добротность, влагостойкость и т.д.

Основные характеристики наиболее распространенных пьезоэлектрических материалов при температуре 16—20 °С

	Плот- ность, r кг/м 3	Ско- рость звука, С зв , 10 3 м/сек	Диэлект- рическая проницаемость, e	Пьезо- модуль, d, 10 12 к/н	Тангенс угла диэлект- рических потерь, tg d×10 2	Коэф- фициент электро- механи- ческой связи k	k 2 /tgd	Примеча- ние
Кварц	2,6	5,47 (11)	4,5 (11)	2,31 (11)	< 0,5	0,095	>0,4	срез x
Дегидрофосфат аммония (АДР)	1,8	5,27 (33)	21,8	24 (36)/2	< 1	0,3	>8	срез 45°
Сульфат лития	2,05	4,7 (33)	10,3 (22)	18,3 (22)	< 1	0,37	>10	относите- льно оси z
Сегнетова соль	1,77	3,9 (22)	250 (11)	172 (14)/2	> 5	0,67	<13	срез у
Сульфонодид сурьмы	5,2	1,5 (33)	1000 (33)		5—10	0,8 (33)	9	срез 45° относите- льно оси x; вещество при T > 55 °С распада- ется
Пьезокерамика	Титанат бария (ТБ—1)	5,3		1500		2—3			данные фирмы Кливайт (США)
Титанат бария кальция ТБК—3)	5,4		1180		1,3; 4,0
Группа цирконата — титаната свинца ЦТС—23	7, 4		1100		0,75—2,0
ЦТБС—3	7,2		2300		1,2—2,0
ЦТСНВ—1	7,3		2200		1,9—9,5
PZT—5H	7,5		3400		2,0—3,0
PZT—8	7,6		1000		0,4—0,7

Примечание. Цифры в скобках у монокристаллов определяют индексы соответствующих тензорных характеристик, например: (36)/2 означает d 36 . Для пьезокерамики верхние значения постоянных имеют индексы (11) или (31), а нижние (33), величины d 31< 0, d 33> 0 . Значения tgd для кристаллов даны для поля < 0,05 кв / см ; для пьезокерамики tgd даётся в интервале 0,05 кв / см £ E < 2 кв / см. Данные для отечественной пьезокерамики даны на основании ГОСТ 18 927—68.
