Свойство плазменной дуги глубоко проникать в металл используется для сварки металлов. Благоприятная форма образовавшейся ванны позволяет сваривать достаточно толстый металл (10— 15 мм ) без специальной разделки кромок. Сварка плазменной дугой отличается высокой производительностью и, вследствие большой стабильности горения дуги, хорошим качеством. Маломощная плазменная дуга на токах 0,1—40 а удобна для сварки тонких листов (0,05 мм ) при изготовлении мембран, сильфонов, теплообменников из Ta, Ti, Mo, W, Al.

Лит. см. при ст. Плазматрон.

В. В. Кудинов.

Пла'зменная печь,электрическая печь для нагрева, плавки и металлургической переработки металлов и сплавов, в которой источником тепла служит плазма, получаемая с помощью плазматронов . Различают плазменнодуговые (ПДП) и плазменные высокочастотные (ПВП) печи.

Известны 2 основных типа ПДП: подовые (или тигельные) печи периодического действия и печи с кристаллизатором полунепрерывного действия. Подовая ПДП ( рис. 1 ) по форме ванны и футеровочным материалам не отличается от обычной дуговой печи того же назначения. Для отбора проб по ходу плавки, замера температуры металла, присадки легирующих добавок, раскислителей и шлакообразующих материалов в своде или корпусе печи имеется одно или несколько отверстий с водоохлаждаемыми крышками. Уплотнение технологических отверстий обеспечивает поддержание в печи избыточного давления плазмообразующего газа. В ПДП катодом дугового разряда постоянного тока служат катоды одного или нескольких плазматронов (чаще всего из вольфрама или специального тугоплавкого сплава), а анодом — обрабатываемый металл в ванне печи. Ток, проходящий через металл, отводится установленным в подине печи так называемым подовым электродом (как правило, водоохлаждаемым). Дуга в ПДП обдувается прямым или завихрённым потоком инертного газа (обычно аргона); это, во-первых, стабилизирует дугу и повышает её температуру до 10 000—20 000 К и, во-вторых, создаёт над выплавляемым металлом (сплавом) нейтральную атмосферу. ПДП применяют для производства особо ответственных сталей и специальных сплавов (см. Плазменная металлургия ) .

В ПДП с кристаллизатором переплавляемые заготовки по схеме института электросварки АН УССР располагаются вертикально ( рис. 2 , а), а по схеме института металлургии АН СССР — горизонтально ( рис. 2 , б) с подключением к ним в случае надобности дополнительного питания переменным током. Возможна подача вместо компактных заготовок мелкофракционного материала. В камере печи поддерживается избыточное давление (обычно небольшое, но возможно его повышение до нескольких десятков атм ) . Процессом кристаллизации слитка в ПДП можно управлять в более широких пределах по сравнению с вакуумной дуговой и электрошлаковой печами благодаря раздельному регулированию скорости плавления и мощности теплового потока дуги.

Для плавки газонасыщенных материалов, обеспечивающей их дегазацию, применяют ПДП низкого давления (10 3—0,10 н/м 2 , или 10 -2—10 -6 кгс/см 2 ) ; они используются вместо более дорогих и сложных электроннолучевых печей.

В ПВП ( рис. 3 ) плазма вследствие особенностей устройства плазматрона не содержит частиц вещества электродов и является более чистой; поэтому печи такого типа чаще применяют для выращивания монокристаллов и переработки чистых веществ.

Лит. см. при ст. Плазменная металлургия.

А. Г. Фридман.

Рис. 1. Подовая плазменнодуговая печь: 1— плазматрон; 2 — электрод; 3 — отверстие с крышкой.

Рис. 3. Высокочастотная плазменная печь: 1 — запальный электрод; 2 — подача газопорошковой смеси; 3 — герметичная камера; 4 — плазма; 5 — индуктор; 6 — выращиваемый кристалл.

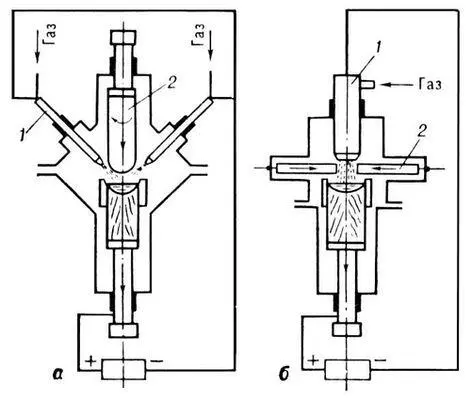

Рис. 2. Плазменнодуговые печи с кристаллизатором: а — вертикальное расположение заготовок, б — горизонтальное; 1 — плазматрон; 2 — переплавляемый металл.

Пла'зменное буре'ние, способ бурения с применением в качестве рабочего органа плазматрона специальной конструкции (плазмобура). Значительное распространение получили плазмобуры с воздушно-вихревой стабилизацией («закруткой») электрического дугового разряда, служащего источником плазмы. Температура плазменной струи при П. б. достигает 5000 К, что обеспечивает разрушение горных пород на забое скважины. Плазмообразующими веществами в плазмобурах служат воздух, инертные газы, водяной пар и их смеси. Осевое расположение дуги в плазмобуре позволяет при небольшом наружном диаметре получать высокие мощности. Принцип работы простейшего воздушного плазмобура ( рис. ) состоит в следующем. Сжатый воздух подаётся через пустотелую буровую штангу в плазмобур, где разделяется на два потока; один из них поступает на внутренний электрод через спиральный канал-завихритель, питает разряд и, обдувая дугу, вынуждает её вращаться. Вращение смещает электродные пятна дуги по поверхности внутри электрода и тем самым предотвращает его преждевременное сгорание. Второй поток охлаждает оба электрода, омывая их теплоотдающие ребра. Часть второго потока через тангенциальные отверстия в изолирующей втулке поступает внутрь разрядной камеры; образовавшаяся плазма истекает через сопло или несколько сопел на забой. Большая же часть второго потока после охлаждения электродов выбрасывается наружу через отверстия в крышке плазмобура и выносит продукты разрушения из скважины. Распространены и др. схемы плазмобуров, в частности коаксиально-вихревая с водяным охлаждением электродов. В плазмобурах в качестве рабочего тела может применяться воздушно-водяная смесь или пар. Это снижает (или практически совсем устраняет) токсичность отходящих газов (что особенно важно при П. б. в подземных условиях), а также увеличивает удельный тепловой поток плазмобура.

П. б. наиболее эффективно в крепких горных породах (гранитах, кварцитах, порфиритах и т.п.). Скорость бурения прямо пропорциональна удельной мощности плазмобура. Для плазмобура с воздушно-вихревой стабилизацией дуги и воздушным охлаждением скорость бурения в гранодиоритах достигала 4,5 м/ч при диаметре скважин до 130 мм и мощности до 100 квт, для коаксиально-вихревого плазмобура с введением в плазму углеводородного горючего скорость бурения железистых кварцитов Криворожского бассейна достигала 10—25 м/ч (в пересчёте на шпур диаметром 50 мм ) при мощности плазмобура 81—150 квт.
