Большие П. имеются во многих зарубежных странах: в странах Северной Америки — 26, Южной Америки — 7, Европы (без СССР) — 19, Азии — 10, Африки — 2, Австралии — 1.

Лит.: Базыкин В. В., Луцкий В. К., Московский планетарий, 2 изд., М., 1956; Базыкин В. В., Шевляков И. Ф,, Методика использования аппарата «Планетарий», М., 1963; Порцевский К. А., Организация астрономической площадки при планетарии, М., 1970; Letsch Н., Das Zeiss — Planetarium, 4 Aufl., Jena, 1955; его же, Captured stars, Jena, 1959.

К. А. Порцевский.

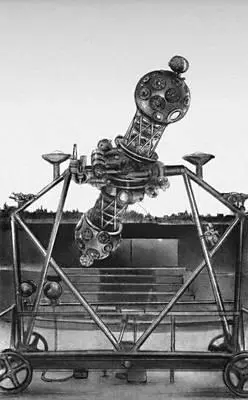

Оптический аппарат, установленный в Московском планетарии.

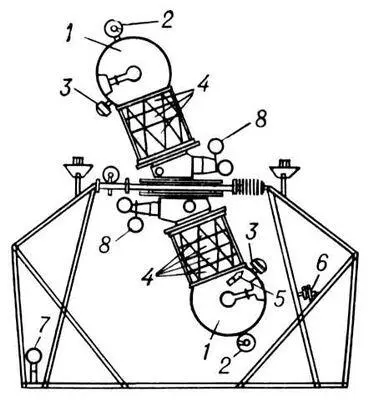

Схема аппарата планетария: 1 — северный и южный шары с проекторами звёздного неба; 2 — северный и южный шары с проекторами названий созвездий; 3 — проекторы Млечного Пути; 4 — проекционные механизмы Солнца, Луны и планет; 5 — проектор звезды Сириус; 6 — прибор для демонстрирования солнечных и лунных затмений; 7 — проектор небесного меридиана; 8 — проектор небесного экватора и эклиптики.

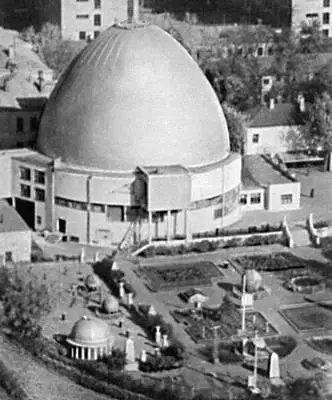

Здание Московского планетария.

Планета'рная переда'ча, механизм для передачи вращательного движения цилиндрическими или коническими зубчатыми (реже фрикционными) колёсами, в состав которого входят т. н. сателлиты (колёса, совершающие сложное движение и имеющие подвижную ось вращения). Подвижное звено, на котором укреплены оси сателлитов, называются водилом ( рис. 1 ). Сателлиты находятся обычно в зацеплении с центральными колёсами, вращающимися вокруг оси механизма или закрепленными неподвижно. Число сателлитов в П. п. зависит от возможности их размещения в механизме, но для более равномерного распределения нагрузок в результате самоустановки колёс предпочтительно иметь 3 сателлита. Компактность и малая масса П. п. в значительной степени объясняются распределением передаваемой мощности между сателлитами и использованием внутреннего зацепления.

Передаточные отношения П. п. обозначают буквой и с двойным индексом внизу, указывающим отношение угловых скоростей рассматриваемых звеньев, и с индексом наверху, указывающим, какое звено механизма принято за неподвижное. Если направления вращения ведущего и ведомого звеньев одинаковы, то передаточное отношение считается положительным, если различны — отрицательным.

Простейшей П. п. является передача с 1 степенью свободы и 1 закрепленным центральным колесом. Свойства и возможности таких П. п. в значительной степени зависят от знака передаточного отношения преобразованного механизма, т. е. такого механизма, у которого остановлено водило и передача обращается в обычный механизм с неподвижными осями колёс. Если в преобразованном механизме передаточное отношение отрицательное

( , — угловые скорости центральных колёс), то передаточное отношение П. п. определяется по формуле , где z 1 и z 4 — числа зубьев центральных колёс, z 2и z 3 — числа зубьев сателлитов. Такие П. п. имеют высокий кпд (0,96—0,99), но не дают возможности получать большие передаточные отношения: при 3 сателлитах в однорядной П. п. ( рис. 1 , а) возможно u не более 12 (обычно u £ 8), для двухрядной ( рис. 1 , б) — обычно u £ 15. При выборе чисел зубьев колёс учитывается также условие собираемости П. п. В простейшем случае для однорядной П. п. достаточно, чтобы z 1и z 4были кратны k — числу сателлитов. Для получения передач с большим кпд и большим передаточным отношением обычно соединяют последовательно несколько однорядных П. п. (по схеме рис. 1 , а) .

Если в преобразованном механизме передаточное отношение положительное

( рис. 2 ), то передаточное отношение определяется по формуле:

.

Такие П. п. дают возможность получать очень большие передаточные отношения, но при этом обладают низким кпд.

Если использовать колёса со смещением (см. Корригирование зубчатых колёс ) и числа зубьев выбрать так, чтобы было близким к 1, то можно получить П. п. с весьма большим передаточным отношением. Например, при z 1= z 3, z 2= z 1— 1 и z 4= z 1 + 1 П. п., изображённые на рис. 2, а и б , дают , т. е . при z 1 =100 u = 10 000. Однако при этом кпд П. п. получается меньше 0,01. При средних передаточных отношениях (порядка 100) кпд П. п. с внутренними зацеплениями равен 0,6—0,7, что позволяет использовать такие передачи в качестве силовых.

Изготовление П. п. существенно упрощается, если сателлиты выполнить одновенцовыми увеличенной ширины, входящими в зацепление с центральными колёсами, имеющими разные числа зубьев ( рис. 2 , в) .

П. п., различные по назначению, устройству и характеристикам, применяют в редукторах с целью получения компактных соосных конструкций и больших передаточных отношений; в коробках передач, реверсивных механизмах и механизмах включения с целью получения удобного управления посредством тормозов и фрикционных муфт. Известна П. п., обеспечивающая передаточное отношение до 2×10 6.

Лит.: Кудрявцев В. Н., Планетарные передачи, 2 изд., М.— Л., 1966; Детали машин. Расчет и конструирование. Справочник, под ред. Н. С. Ачеркана, 3 изд., т. 3, М., 1969.

Н. Я. Ниберг.

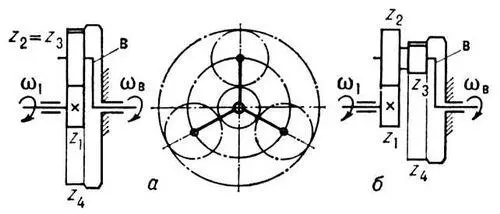

Рис. 2. Планетарная передача с положительным передаточным отношением преобразованного механизма: а и б — с внешним и внутренним зацеплением; в — с упрощёнными сателлитами.

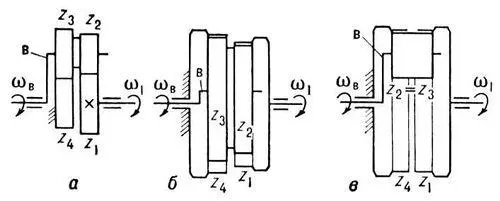

Рис. 1. Планетарная передача с отрицательным передаточным отношением преобразованного механизма: а — однорядная; б — двухрядная; z 1и z 4— центральные колёса; z 2и z 3— сателлиты; в — водило.
