БСЭ БСЭ - Большая Советская Энциклопедия (ПЛ)

П. вследствие протекания фазового превращения. Необратимое изменение формы может быть также результатом образования под нагрузкой новой фазы, имеющей иную кристаллическую решётку, чем исходный кристалл. При этом исходная фаза должна быть метастабильна (см. Метастабильное состояние ) по отношению к образующейся, по крайней мере при действии механических напряжений. Поскольку относительная стабильность зависит также от температуры, П. в этом случае существенно зависит от температуры деформирования по отношению к температуре равновесия фаз. В определённых случаях, уменьшая стабильность образовавшейся под нагрузкой фазы за счёт изменения температуры, можно уничтожить полученную при превращении деформацию: кристалл возвращается к исходной форме («эффект памяти»).

В поликристаллах действие рассмотренных механизмов пластической деформации внутри зёрен осложнено взаимодействием между зёрнами. Деформация поликристалла есть суммарный результат деформации во многих различно ориентированных относительно нагрузок и находящихся в различных условиях зёрен. Поэтому развитие деформации не имеет четко выраженного стадийного характера, как деформации монокристаллов ( рис. 5 ). Межзёренные границы препятствуют распространению дислокаций и, как правило, упрочняют кристаллические тела при низких температурах. Наоборот, при высоких температурах наличие границ, являющихся источниками или стоками дефектов, повышает П. Сочетание дислокационной и самодиффузионной деформаций в приграничных областях приводит к их высокой П., проявляющейся в специфическом механизме высокотемпературной деформации поликристаллов — «проскальзывании» по границам зёрен. Перемещение зёрен друг относительно друга происходит подобно движению частиц в сыпучих материалах и в некоторых случаях обеспечивает деформацию до 1000% («сверхпластичность»). Высокая П. может достигаться также, если в ходе деформирования успевает проходить рекристаллизация, приводящая к удалению наиболее искажённых и, следовательно, наименее пластичных зёрен, которые поглощаются растущими зёрнами с более совершенной структурой. Постоянное восстановление П. за счёт рекристаллизации широко используется на практике при горячей обработке металлов.

П. простых аморфных тел связана с диффузионными перегруппировками атомов и молекул. П. ряда веществ связана с передвижением недеформирующихся твёрдых частиц друг относительно друга в некоторой вязкой среде. К такого рода явлениям можно отнести П. глин, сыпучих тел, смоченных водой, и т.п.

Изучение П. представляет большой практический интерес, т.к. делает возможным рациональный выбор технических материалов, к П. которых обычно предъявляется целый комплекс требований как при обработке, так и при эксплуатации их в различных условиях. Изучением различных аспектов П. занимается ряд физико-математических и теоретических дисциплин: физика твёрдого тела (в частности, теория дислокаций) исследует микроскопические механизмы П., механика сплошных сред (теории пластичности и ползучести) рассматривает П. тел, абстрагируясь от их атомно-кристаллической структуры, сопротивление материалов и др.

Лит.: Фридель Ж., Дислокации [кристаллов], пер. с англ., М., 1967; Физика деформационного упрочнения монокристаллов, К., 1972; Набарро Ф. Р., Базинский З. С., Холт Д. Б., Пластичность монокристаллов, пер. с англ., М., 1967; Хоникомб Р., Пластическая деформация металлов, пер. с англ., М., 1972.

А. Л. Ройтбурд.

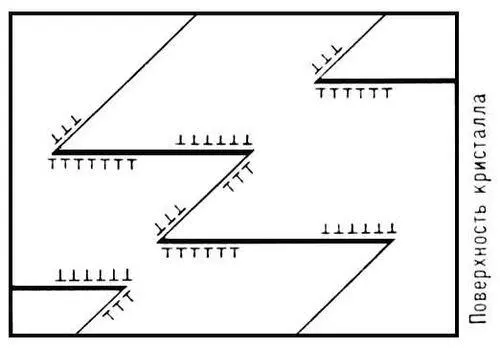

Рис. 6. Схема расположения дислокации на стадии II пластической деформации.

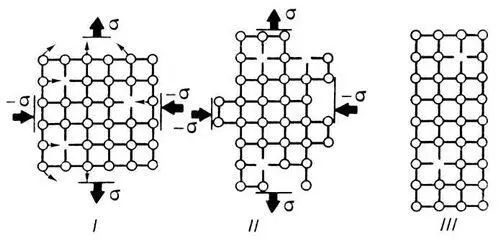

Рис. 1. Самодиффузионная пластичность: I — кристалл с вакансиями в первый момент действия напряжений s (тонкими стрелками показаны направления перемещений атомов); II — деформация вследствие потока вакансий под действием напряжений; III — конечная деформация кристалла.

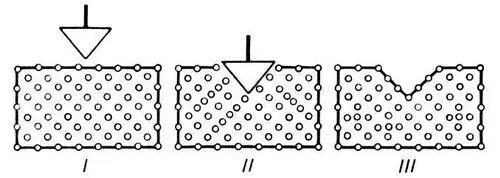

Рис. 3. Краудионная пластичность: I — кристалл до вдавливания; II — образование краудионов при вдавливании острия; III — конечное изменение формы. В кристалле образовались междоузельные атомы.

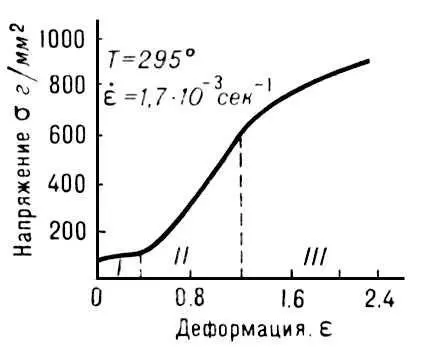

Рис. 5. Диаграмма «напряжение — деформация» для монокристалла цинка.

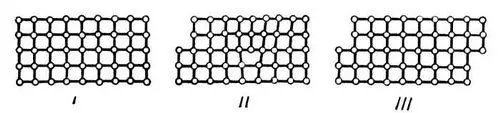

Рис. 4. Элементарное скольжение в результате перемещения дислокации.

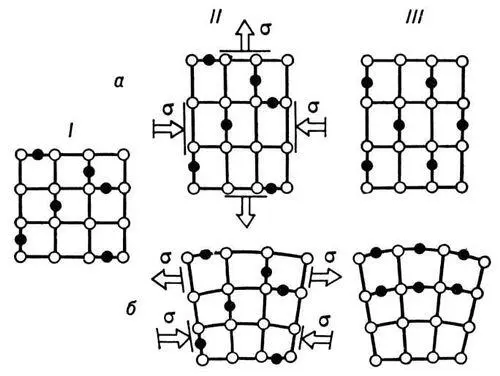

Рис. 2. Диффузионная пластичность: а — ориентационное упорядочение примесных атомов (чёрные кружки) в однородном поле напряжений; б — перераспределение примесных атомов в неоднородном поле напряжений; I — исходный кристалл; II — кристалл с примесными атомами под действием напряжений; III — конечная деформация кристалла.

Пласти'чные сма'зки,консистентные смазки, смазочные материалы, проявляющие в зависимости от нагрузки свойства жидкости или твёрдого тела. При малых нагрузках они сохраняют свою форму, не стекают с вертикальных поверхностей и удерживаются в негерметизированных узлах трения. П. с. состоят из жидкого масла, твёрдого загустителя, присадок и добавок. Частицы загустителя в составе П. с., имеющие коллоидные размеры, образуют структурный каркас, в ячейках которого удерживается дисперсионная среда (масло). Благодаря этому П. с. начинают деформироваться подобно аномально-вязкой жидкости только при нагрузках, превышающих предел прочности П. с. (обычно 0,1—2 кн/м 2, или 1—20 гс/см 2 ) . Сразу после прекращения деформирования связи структурного каркаса восстанавливаются и смазка вновь приобретает свойства твёрдого тела. Это позволяет упростить конструкцию и снизить вес узлов трения, предотвращает загрязнение окружающей среды. Сроки смены П. с. больше, чем смазочных материалов. В современных механизмах П. с. часто не меняют в течение всего срока их службы. Промышленность СССР в 1974 выпускала около 150 сортов П. с. Их мировое производство составляет около 1 млн. т в год (3,5% выпуска всех смазочных материалов).

П. с. получают, вводя в нефтяные, реже синтетические, масла 5—30 (обычно 10—20) % твёрдого загустителя. Процесс производства периодический. В варочных котлах готовят расплав загустителя в масле. При охлаждении загуститель кристаллизуется в виде сетки мелких волокон. Загустители с температурой плавления выше 200—300 °С диспергируют в масле при помощи гомогенизаторов, например коллоидных мельниц. При изготовлении в состав некоторых П. с. вводят присадки (антиокислительные, антикоррозионные, противозадирные и др.) или твёрдые добавки (антифрикционные, герметизирующие).
