Поршневой П. представляет собой цилиндр, в котором под действием сжатого воздуха или пружины движется поршень со штоком. Он может быть одностороннего и двустороннего действия. У одностороннего П. рабочий ход поршня производится под действием сжатого воздуха, а холостой — от пружины; у двустороннего — поршень перемещается в обе стороны сжатым воздухом. Если необходимо получить значительные усилия при малых диаметрах цилиндров, П. выполняют сдвоенными, строенными и т. д. Основной параметр поршневого П. — сила, развиваемая на штоке, которая определяется давлением сжатого воздуха и размерами цилиндра. Часто поршневой П. содержит, кроме основного, ещё один, а иногда и несколько распределителей ( золотников ) , посредством которых реализуется необходимая логика управления. В тех случаях, когда требуется значительное перемещение регулирующего органа или большое усилие (например, в автопилотах, при открытии и закрытии заслонок в доменных печах и т. п.), применяют следящий поршневой П. — разновидность следящей системы, в которой силовым органом служит пневматический поршневой механизм.

Мембранный П. представляет собой герметичную камеру, разделённую на две рабочие полости мембраной; жёсткий центр мембраны соединён со штоком. Так же как и поршневые, мембранные П. бывают одно- и двустороннего действия. Конструктивно их в зависимости от требуемой на штоке силы выполняют одиночными, сдвоенными и т. д. Ход и развиваемое на штоке усилие у мембранного П. значительно меньше, чем у поршневого; они зависят главным образом от эффективной площади мембраны и воздействующего на неё давления. Часто мембранный П. снабжают усилительным устройством — т. н. позиционером.

В тех случаях, когда требуется повышенное быстродействие привода, применяют вибрационный П. релейного типа. Линеаризация его релейной характеристики осуществляется наложением ВЧ колебаний на управляющее устройство — золотник, струйную трубку или сопло — заслонку. Чем короче линейный участок характеристики такого П., тем выше его быстродействие.

П. называют также пневматический привод рабочих машин.

Лит.: Герц Е. В., Пневматические приводы, М., 1969; Казпнер Ю. Я., Слободкин М. С., Пневматические исполнительные устройства в системах автоматического управления, М., 1972.

Т. К. Берендс.

Пневмореле',пневматическое реле, один из основных элементов пневмоавтоматики— управляющий элемент, у которого воспринимающим органом служит мембрана (чаще всего эластичная), сильфон и т. п., а механопневматическим преобразователем механического перемещения в изменение давления воздуха (газа) — сопло — заслонка. В наиболее распространённых мембранных П. ( рис. ) применяют как одиночные мембраны, так и их наборы (мембранные блоки). Торцы мембран используются в качестве заслонок для одного или двух сопел, расположенных по оси мембран. Мембранные П. бывают аналогового (непрерывного) и дискретного действия.

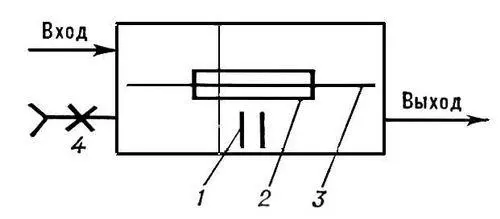

Схема одномембранного пневмореле: 1 — сопло; 2 — заслонка; 3 — мембрана; 4 — пневмосопротивление на линии питания реле.

Пневмосклеро'з(от греч. pnéumon — лёгкие и склероз ) , разрастание соединительной ткани в лёгких как исход различных заболеваний. Термин применяют и в более широком значении — для объединения разнообразных по этиологии и патогенезу состояний, ведущих к развитию П. В последнем толковании П. аналогичен собирательным понятиям хроническая пневмония — французских и хронический бронхит — английских авторов. Различия в терминологии затрудняют анализ заболеваемости П., но рост её несомненен. Причины развития П. разнообразны: пневмонии, хронические бронхиты, бронхиальная астма, грипп, туберкулёз, пневмокониозы, коллагеновые болезни, сердечная недостаточность, детские инфекции (корь, коклюш), травматические и лучевые повреждения и др. Нередко в основе П. — аллергическая реакция бронхо-лёгочной системы (например, лекарственные поражения лёгких). Лёгкое при П. плотной консистенции, эластическая ткань заменяется соединительной, что приводит в тяжёлых случаях к грубой деформации и перестройке лёгочной ткани (пневмоцирроз).

П. может быть очаговым и диффузным. При очаговом П. жалоб обычно нет, возможно развитие бронхоэктатической болезни. Основные проявления диффузного П. — одышка (вначале при физической нагрузке, затем и в покое) и цианоз (синюха) — следствие эмфиземы лёгких и нарушения их дыхательной функции; кашель обусловлен бронхитом. Прогрессирование диффузного П. ведёт к снижению парциального давления кислорода в лёгочных альвеолах, рефлекторно повышается давление в лёгочной артерии — возникает т. н. гипертония малого круга кровообращения, которая при П. является, т. о., следствием прежде всего функциональных, а позднее и морфологических изменений. Лёгочная гипертония с перегрузкой правого желудочка сердца — причина развития хронического лёгочного сердца и последующей правожелудочковой сердечной недостаточности (декомпенсированное лёгочное сердце). В распознавании П. важное значение имеют данные перкуссии, аускультации, рентгенодиагностики.

Лечение: средства, улучшающие проходимость бронхов, антибиотики, сульфаниламиды, кортикостероидные гормоны, лечебная физкультура; при лёгочно-сердечной недостаточности — сердечные гликозиды, эуфиллин, мочегонные средства, в некоторых случаях — повторные кровопускания. Профилактика П. — своевременное и тщательное лечение пневмоний, бронхитов, периодические осмотры работников т. н. пылевых профессий.

Лит.: Многотомное руководство по внутренним болезням, т. 3, М., 1964; Болезни системы дыхания, под ред. И. Йонкова и С. Тодорова, София, 1966.

Н. Р. Палеев, А. С. Метревели.

Пневмосопротивле'ние,пневмодроссель, один из основных элементов пневмоавтоматики, препятствующий свободному течению воздуха (газа), вследствие чего на нём создаётся перепад давления. Полный перепад давления в П. складывается из падений давления на отдельных участках течения (на входе, выходе и внутри элемента). Различают П. постоянные (нерегулируемые или регулируемые вручную) и переменные (управляемые автоматически). Нерегулируемые постоянные П. чаще всего выполняют в виде сильно зауженного канала постоянного сечения (некоторой фиксированной длины). Регулируемые постоянные П. выполняют в виде пар «неподвижное седло — подвижная деталь» (например, «конус — конус», «конус — цилиндр»); взаимное расположение деталей пары, которое подбирается при регулировке, определяет проходное сечение П., а значит, и перепад давления. Во всех постоянных П. проходное сечение в процессе работы не изменяется. Переменные П. выполняют преимущественно в виде пар «сопло — заслонка», «шарик — конус», «шарик — цилиндр» и др.; их проходное сечение изменяется в процессе работы. Параметры П. сильно зависят от характера течения газа (ламинарное или турбулентное).
