Л. В. Келдыш.

Историческая справка. Хотя П. как особый класс материалов были известны ещё к концу 19 в., только развитие квантовой теории позволило понять особенности диэлектриков, П. и металлов (Уилсон, США, 1931). Задолго до этого были обнаружены такие важные свойства П., как выпрямление тока на контакте металл — П., фотопроводимость и др. и построены первые приборы на их основе. О. В. Лосев доказал возможность использования полупроводниковых контактов для усиления и генерации колебаний — кристаллические детекторы. Однако в последующие годы кристаллические детекторы были вытеснены электронными лампами и лишь в начале 50-х гг. с открытием транзисторного эффекта (Бардин, Браттейн, Шокли, США, 1948) началось широкое использование П. (главным образом Ge и Si) в радиоэлектронике (см. Полупроводниковая электроника ) . Одновременно началось интенсивное изучение физики П., чему способствовали успехи, достигнутые в технологии очистки кристаллов и их легирования. Интерес к оптическим свойствам П. возрос в связи с открытием вынужденного излучения в GaAs (Д. Н. Наследов, А. А. Рогачёв, С. М. Рывкин, Б. В. Царенков, СССР, 1962), что привело к созданию полупроводниковых лазеров вначале на р—n -переходе [Холл (США) и Б. М. Вул, А. П. Шотов и др. (СССР)], а затем на гетеропереходах (Ж. И. Алферов и др.).

Широкие исследования П. в СССР были начаты ещё в конце 20-х гг. под руководством А. Ф. Иоффе в Физико-техническом институте АН СССР. Многие из основных теоретических понятий физики П. впервые сформулировали Я. И. Френкель, И. Е. Тамм, Б. И. Давыдов, Е. Ф. Гросс, В. А. Жузе, В. Е. Лашкарев, В. М. Тучкевич и др. Они же внесли значительный вклад в изучение П. и их техническое применение.

Лит.: Иоффе А. Ф., Физика полупроводников, М. — Л., 1957; Шокли В., Теория электронных полупроводников, пер. с англ., М., 1953; Смит Р., Полупроводники, пер. с англ., М., 1962; Полупроводники. Сб. ст., под ред. Н. Б. Хеннея, пер. с англ., М., 1962; Ансельм А. И., Введение в теорию полупроводников, М. — Л., 1962; Блатт Ф., Физика электронной проводимости в твердых телах, пер. с англ., М., 1971; Стильбанс Л. С., Физика полупроводников, М., 1967; Пикус Г. Е., Основы теории полупроводниковых приборов, М., 1965; Гутман Ф., Лайонс Л., Органические полупроводники, пер. с англ., М., 1970; Остин И., Илуэлл Д., Магнитные полупроводники, «Успехи физических наук», 1972, т. 106, в. 2; Алексеев А. А., Андреев А, А., Прохоренко В. Я., Электрические свойства жидких металлов и полупроводников, там же, т. 106, в. 3.

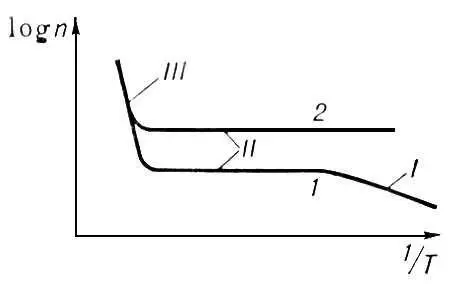

Рис. 5. Температурная зависимость концентрации n носителей тока в умеренно легированном (1) и сильно легированном (2) полупроводниках: I — область частичной ионизации примесей; II — область их полной ионизации; III — область собственной проводимости.

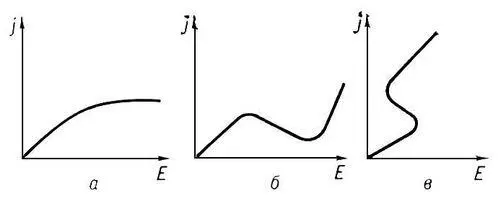

Рис. 6. Различные типы нелинейных зависимостей плотности тока j = enn дот напряжённости электрического поля Е в полупроводниках; а — насыщающаяся; б — N-oбразная; в — S-oбразная.

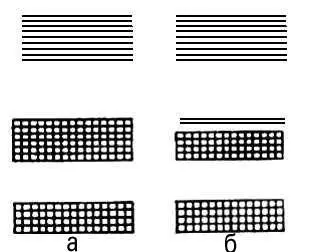

Рис. 1. Заполнение энергетических зон при абсолютном нуле температуры: а — в диэлектриках; б — в металлах; разрешенные зоны заштрихованы, заполненные зоны или их части заштрихованы дважды.

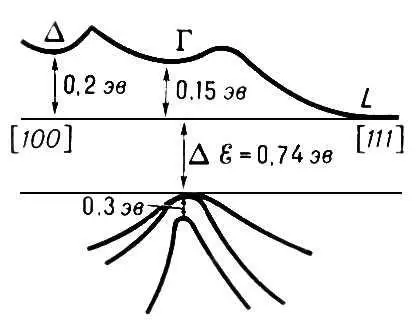

Рис. 3. Схема энергетических зон Ge; DE — ширина запрещенной зоны, L, Г и D — три минимума зависимости E (р)в зоне проводимости вдоль осей [100] (D и Г) и [111] (L).

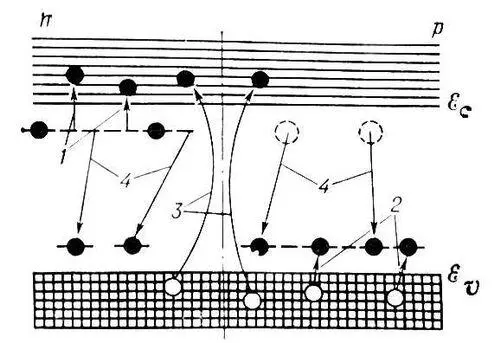

Рис. 4. Электронные переходы, создающие электропроводность в полупроводнике: 1 — ионизация доноров (проводимость n-типа); 2 — захват валентных электронов акцепторами (проводимость р-типа); 3 — рождение электронно-дырочных пар (собственная проводимость); 4 — компенсация примесей.

Рис. 2. Заполнение энергетических зон в полупроводнике; показаны только валентная зона и зона проводимости; чёрные кружочки — электроны в зоне проводимости, белые — дырки в валентной зоне.

Полупроводники' амо'рфные, вещества в твёрдом аморфном состоянии, обладающие свойствами полупроводников (см. Аморфное состояние ) . П. а. разделяют на 3 группы: ковалентные (аморфные Ge и Si, InSb, GaAs и др.), халькогенидные стекла (например, As 31Ge 30Se 21Te 18), оксидные стекла (например, V 2O 5— P 2O 5) и диэлектрические плёнки (SiO x, Al 2O 3, Si 3N 4и др.).

Энергетический спектр П. а. отличается от кристаллического П. наличием «хвостов» плотности электронных состояний, проникающих в запрещенную зону. По одной из теорий, П. а. следует рассматривать как сильно легированный и сильно компенсированный полупроводник, у которого «дно» зоны проводимости и «потолок» валентной зоны флуктуируют, причём это — крупномасштабные флуктуации порядка ширины запрещенной зоны. Электроны в зоне проводимости (и дырки в валентной зоне) разбиваются на систему «капель», расположенных в ямах потенциального рельефа и разделённых высокими барьерами. Электропроводность в П. а. при очень низких температурах осуществляется посредством подбарьерного туннелирования электронов между ямами аналогично прыжковой проводимости. При более высоких температурах электропроводность обусловлена тепловым «забросом» носителей на высокие энергетические уровни.

П. а. имеют различные практического применения. Халькогенидные стекла благодаря прозрачности для инфракрасного излучения, высокому сопротивлению и высокой фоточувствительности применяются в передающих телевизионных трубках, а также для записи голограмм (см. Голография ) . Диэлектрические плёнки применяются также в структурах МДП (металл — диэлектрик — полупроводник).

В системах металл — плёнка П. а. — металл при достаточно высоком напряжении (выше порогового) возможен быстрый (~10 -10сек) переход (переключение) П. а. из высокоомного состояния в низкоомное. В частности, существует переключение с «памятью», когда высокопроводящее состояние сохраняется и после снятия напряжения (память «стирается» обычно сильным и коротким импульсом тока). Низкоомное состояние в системах с памятью связано с частичной кристаллизацией П. а.
