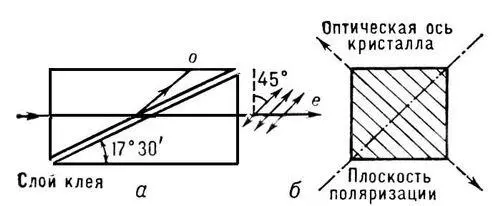

Рис. 7. Поляризационная призма Франка — Риттера (клей — канадский бальзам): а — вид сбоку; б — вид по ходу луча. Оптические оси кристаллических прямоугольных призм направлены под углом 45° к плоскости рисунка а и под углом 90° к плоскости колебаний электрического вектора необыкновенного луча (его плоскости поляризации).

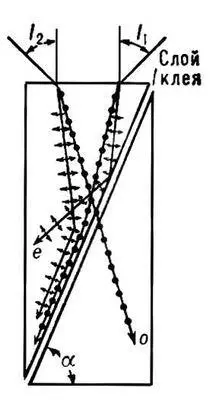

Рис. 4. Предельные углы падения I 1и l 2лучей на поляризационную призму Глана — Томсона. Обозначения при лучах те же, что и на рис. 1. Клеем служит канадский бальзам (апертура полной поляризации e = l 1+ I 2= 27,5°) или льняное масло (e = 41°). Угол a = 76,5°.

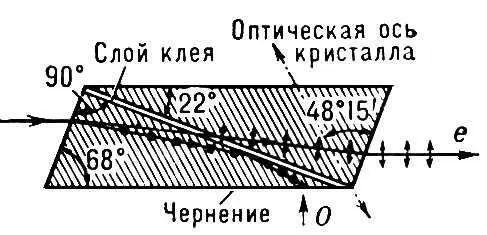

Рис. 1. Призма Николя. Штриховка указывает направление оптических осей кристаллов в плоскости чертежа. Направления электрических колебаний световых волн указаны на лучах стрелками (колебания происходят в плоскости рисунка) и точками (колебания перпендикулярны плоскости рисунка). O и е — обыкновенный и необыкновенный лучи. Чернение на нижней грани призмы поглощает полностью отражаемый от плоскости склейки обыкновенный луч. Клей — канадский бальзам.

Рис. 8. Двухлучевые поляризационные призмы: а — призма Рошона; б — призма Сенармона; в — призма Волластона; г — призма из исландского шпата и стекла; д — Аббе. Штриховка указывает направление оптических осей кристаллов в плоскости рисунка. Точки означают, что оптическая ось перпендикулярна плоскости рисунка. Стрелки и точки на лучах указывают направления колебаний электрического вектора.

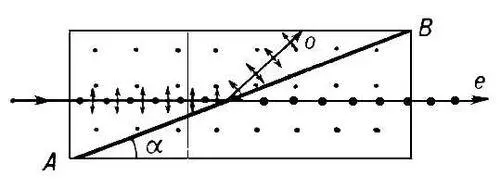

Рис. 6. Поляризационная призма Глазебрука. Обозначения при лучах те же, что и на рис. 1. При склейке в плоскости АВ канадским бальзамом угол a = 12,1°, льняным маслом — 14°, глицерином — 17,3°. Оптические оси кристаллов обеих прямоугольных призм перпендикулярны плоскости рисунка (помечено точками).

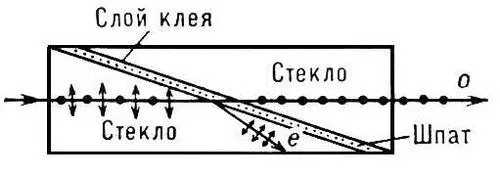

Рис. 3. Линейный поляризатор (поляризационная призма) из стекла и исландского шпата. Точки в прослойке шпата указывают, что его оптическая ось перпендикулярна плоскости рисунка. Остальные обозначения те же, что и на рис. 1.

Поляриза'ция(франц. polarisation, первоисточник: греч. pólos — ось, полюс) биоэлектоическая, возникновение двойного электрического слоя на границе между наружной средой и содержимым живой клетки; при этом наружная поверхность клетки в состоянии покоя заряжена положительно по отношению к её содержимому, имеющему отрицательный заряд.

Постоянная биоэлектрическая П. обусловлена особенностями строения биологических мембран, а также неравномерным распределением неорганических ионов (в первую очередь К +, Na +, Cl -) в содержимом клетки и в окружающей её среде (электрохимические градиенты). Потенциал покоя— непосредственное следствие П. У-большинства живых клеток концентрация ионов К +в протоплазме в 20—50 раз выше, чем во внеклеточной жидкости. Поверхностная мембрана этих клеток в состоянии покоя более проницаема для ионов К +, чем для др. катионов. Поэтому ионы К +, диффундируя из клетки наружу, приводят к накоплению избытка положительных зарядов на наружной стороне мембраны, на внутренней же образуется избыток отрицательных зарядов (см. Мембранная теория возбуждения ) . Для ионов Na +, Ca 2+и Cl -мембрана в покое мало проницаема, но в активированном состоянии происходит избирательное повышение проницаемости для каких-либо из этих ионов, что приводит к изменению П. (см. Биоэлектрические потенциалы ) . Так, мембрана возбуждённого участка нерва становится на короткое время проницаемой для ионов Na +, вход которых в клетку приводит к деполяризации мембраны. Если эта деполяризация достигает критического уровня, возникает потенциал действия. Нисходящая фаза потенциала действия, в течение которого П. мембраны возвращается к уровню покоя, называется фазой реполяризации мембраны. При увеличении потенциала покоя выше нормального уровня происходит гиперполяризация мембраны. Относительное постоянство уровня П. живой клетки обеспечивается постоянством электрохимических градиентов, что, в свою очередь, поддерживается работой ионных насосов (см. «Натриевый насос» ), затрачивающих энергию на противоградиентный перенос ионов через мембрану (см. Активный транспорт ионов ) .

Лит. см. при ст. Биоэлектрические потенциалы, Мембранная теория возбуждения, Проницаемость биологических мембран.

Л. Г. Магазаник.

Поляриза'ция ва'куумав квантовой теории поля, изменение в распределении виртуальных пар заряженных частиц-античастиц под воздействием электромагнитного поля. П. в., предсказанная квантовой электродинамикой, приводит к появлению эффектов, которые могут быть обнаружены на опыте: поправкам к значениям энергий электронов в атоме, поправкам к сечению упругого рассеяния на большие углы, ещё не наблюдённому рассеянию света на свете и кулоновском поле и т.п. См. Квантовая теория поля.

Поляриза'ция волн, нарушение осевой симметрии распределения возмущений (например, смещений и скоростей в механической волне или напряжённостей электрических и магнитных полей в электромагнитных волнах) в поперечной волне относительно направления её распространения; см. Волны. Наибольшее значение П. в. имеет в случае электромагнитных волн оптического диапазона. Подробнее см. Поляризация света.

Поляриза'ция диэле'ктриков, 1) смещение положительных и отрицательных электрических зарядов в диэлектриках в противоположные стороны. П. д. происходит под действием электрического поля или некоторых др. внешних факторов, например механических напряжений в пьезоэлектриках (см. Пьезоэлектричество ) . Возможна и спонтанная (самопроизвольная) П. д. у пироэлектриков, в частности у сегнетоэлектриков.

2) Электрический дипольный момент единицы объёма диэлектрика.
