При больших, но докритических скоростях, т. е. таких, для которых М < М кр ( M kp— значение числа М набегающего потока, при котором вблизи поверхности профиля местные значения числа М = 1), становится существенной сжимаемость газа. Для слабо изогнутых и тонких профилей при малых углах атаки сжимаемость можно приближённо учесть, положив

, .

При сверхзвуковых скоростях характер обтекания существенно меняется. Так, при обтекании плоской пластины у передней кромки на верхней поверхности образуются волны разрежения, а на нижней — ударная волна ( рис. 3 ). В результате давление р н на нижней поверхности пластины становится больше, чем на верхней ( р в) ; возникает суммарная сила, нормальная к поверхности пластины, составляющая которой, перпендикулярная к скорости набегающего потока, и есть П. с. Для малых М > 1 и малых a П. с. пластины может быть вычислена по формуле . Эта формула справедлива и для тонких профилей произвольной формы с острой передней кромкой.

Лит.: Жуковский Н.Е., О присоединенных вихрях, Избр. соч., т. 2, М. — Л., 1948; Лойцянский Л. Г., Механика жидкости и газа, 2 изд., М., 1957; Голубев В. В., Лекции по теории крыла, М. — Л., 1949; Абрамович Г. Н., Прикладная газовая динамика, 2 изд., М., 1953; Ферри А., Аэродинамика сверхзвуковых течений, пер. с англ., М., 1953.

М. Я. Юделович.

Рис. 2. Зависимость с уот a.

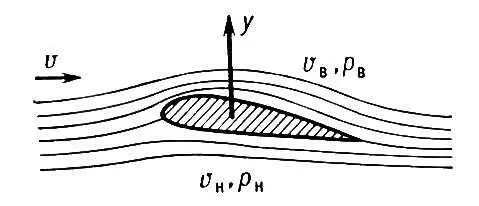

Рис. 1. Обтекание профиля крыла самолёта. Скорость n н< n в, давление р н>р в, Y — подъёмная сила крыла.

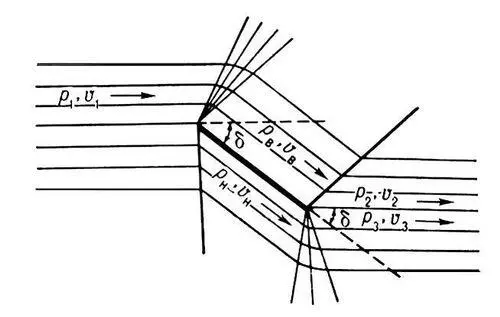

Рис. 3. Схема сверхзвукового обтекания пластинки: n в> n 1, р в< p 1; n 2< n в, р 2> р в; n н< n 1, р н> n 1; n 3> n н, p 3< р н.

Подъёмник, грузоподъёмная машина прерывного (циклического) или непрерывного действия для подъёма груза и людей в специальных грузонесущих устройствах, движущихся по жёстким вертикальным (иногда наклонным) направляющим или рельсовому пути. По способу передачи воздействия от привода к грузонесущим устройствам различают канатные, цепные, реечные, винтовые и плунжерные П. Преимущественное распространение получили канатные П., в которых грузонесущие устройства подвешиваются на стальных канатах, огибающих канатоведущие шкивы или навиваемых на барабаны подъёмных лебёдок. В П. с канатоведущими шкивами, передающими тяговое усилие трением, грузонесущие устройства (кабина, клеть, скип, платформа, тележка или вагон) уравновешиваются др. такими же устройствами или противовесом, также движущимися по направляющим. В барабанных П. уравновешивание уменьшает нагрузки на привод. При применении дополнительных грузоподъёмных средств для уравновешивания производительность П. увеличивается. П. имеют, как правило, электрический или реже гидравлический привод.

П. охватывают широкую сферу применения, чем обусловлено разнообразие их конструктивных форм и типов. В жилых, общественных, административных и промышленных зданиях получили распространение лифты, эскалаторы, реже патерностеры. Для подъёма людей в вагонах по рельсовому наклонному пути на горы, крутые берега и др. естественные возвышения служат фуникулёры— пассажирские канатные П. циклического действия.

Для выдачи на поверхность полезных ископаемых и пустых пород в шахтах, рудниках и карьерах, для загрузки доменных печей применяют скиповые подъёмники (см. Скип ) ; при подземной разработке полезных ископаемых для подъёма (спуска) людей, оборудования, материалов устраивают клетьевые П. (см. Шахтный подъём ) . Сооружение зданий ведут с помощью строительных П. — мачтовых, канатных, шахтных; монтаж напорных трубопроводов при строительстве высокогорных ГЭС осуществляют специальными тележечными П. Различные типы П. используются на ремонтных заводах (например, для подъёма автомобилей и т.п.), при обслуживании и мелком ремонте зданий, газгольдеров и др. высоких сооружений (например, П. на автомобилях-вышках ) . П. называют также устройства для подъёма судов при движении их по каналам с разными уровнями воды (см. Судоподъёмник ) .

Лит.: Кифер Л. Г., Абрамович И. И., Грузоподъемные машины, т. 2, М., 1949; Подъемники, М., 1957; Федорова З. М., Лукин И. Ф., Подъемники. Конструирование и расчет элементов подъемника, Хар., 1971.

Н. А. Лобов.

Подъёмно-осмо'тровые устро'йства,сооружения или механизмы, используемые при техническом обслуживании и ремонте автомобилей. П.-о. у. открывают доступ ко всем агрегатам и узлам автомобиля. Основные типы П.-о. у.: осмотровые канавы, эстакады, подъёмники. Осмотровые канавы бывают тупиковыми или прямоточными. Тупиковые канавы рассчитывают на обслуживание одиночных автомобилей. Прямоточные канавы представляют собой длинную траншею и предназначаются для поточного обслуживания автомобилей. При необходимости вывешивания колёс применяют дополнительные подъёмные приспособления гидравлического или гидропневматического типа. Эстакады применяются главным образом для обслуживания автомобилей под открытым небом и состоят из колейного мостика с наклонными рампами для въезда и съезда. Подъёмники позволяют поднимать автомобиль на различную высоту от уровня пола, фиксируя его в этом положении. Подъёмники делятся на гидравлические, пневматические и электромеханические. Конструкция электромеханических подъёмников определяется количеством стоек. В основном выпускаются двухстоечные и четырёхстоечные подъёмники. В электромеханических подъёмниках для подъёма рамы применяются грузовые винты, установленные в стойках. Перемещающиеся по винтам гайки, несущие раму, приводятся в движение от электродвигателя.

А. А. Сабинин.

Подъёмно-тра'нспортные маши'ны,устройства для перемещения грузов и людей в вертикальной, горизонтальной и наклонной плоскостях. П.-т. м. являются основным средством механизации подъёмно-транспортных и погрузочно-разгрузочных работ в промышленности, строительстве, на транспорте, в горном деле и в сельском хозяйстве. П.-т. м. применяют также для перемещения людей в многоэтажных жилых, общественных и административных зданиях, шахтах, на станциях метрополитенов и т.д. По характеру выполняемых перемещений и назначению П.-т. м. могут быть условно разделены на 5 укрупнённых групп: грузоподъёмные машины и механизмы, транспортирующие машины, машины подвесного однорельсового транспорта, машины напольного транспорта (в т. ч. безрельсовый транспорт ) и погрузочно-разгрузочные машины. П.-т. м. могут быть периодического (цикличного) и непрерывного действия. К машинам периодического действия относятся простейшие неприводные грузоподъёмные устройства: блоки, полиспасты и др., а также грузоподъёмные машины, главным образом электрические подъёмные краны, грузовые и пассажирские лифты, подъёмники. Группу машин непрерывного действия составляют конвейеры различных типов, в том числе пассажирские ( движущиеся тротуары ) , элеваторы, эскалаторы и патерностеры. К машинам однорельсового транспорта относятся электрические и пневматические, подвесные электротягачи, электро- и автотележки. Представители машин напольного транспорта — авто- и электропогрузчики (см. Погрузчик ) , электро-штабелёры и др. Погрузочно-разгрузочные машины бывают как периодического действия (одноковшовые погрузчики, автомобилеразгрузчики и вагоноопрокидыватели, инерционные разгружатели, разгрузочные машины скребкового типа), так и непрерывного действия (многоковшовые погрузчики, пневморазгрузчики, разгрузочно-штабелёвочные машины и др.).
