В основе методов Р. д. лежат следующие принципы: 1) оценка степени разведения радиоактивного препарата в жидких средах организма (определение объёма циркулирующей крови, водного обмена, обмена калия, натрия и др.); 2) определение изменения (во времени) уровня радиоактивности в органах и системах организма или очаге поражения (изучение центральной и периферической гемодинамики, гепатография, ренография, радиопневмография, определение внутритиреоидного этапа йодного обмена, изучение динамики относительного уровня фосфорного обмена в очаге поражения и др.); 3) визуализация распределения введённого в организм радиоактивного препарата (методы скенирования и гаммасцинтиграфии органов и систем: головного мозга, щитовидной железы, лёгких, печени, почек, костного мозга, костей, лимфатической системы и др.); 4) определение выведения радиоактивных препаратов из организма или их перераспределения в его биологических средах (определение желудочно-кишечного кровотечения, белково-связанного йода в крови, всасывания нейтральных жиров и др.); 5) взаимодействие «in vitro» меченых соединений с составными частями биологических сред организма (без введения радиоактивных препаратов в организм), в частности взаимодействие по типу «антиген-антитело» (определение тироксинсвязывающей способности сыворотки, концентрации различных гормонов в крови и др.).
В развитии Р. д. можно выделить 2 этапа. Первый этап связан с разработкой методик исследования; изысканием радиоактивных препаратов, наиболее адекватно отражающих состояние органов и систем (Na 131l, 131Ч — гиппуран, 75Se — метионин и др.), создающих минимальную лучевую нагрузку на организм обследуемого (препараты, меченные 99MTc, 111IIn и др.); изготовлением специальной радиодиагностической аппаратуры (скеннеры, гамма-камеры, многоканальные радиометры и др.). Второй этап характеризуется профилизацией Р. д. соответственно потребностям различных клинических дисциплин — нейрохирургии, онкологии, эндокринологии, кардиологии, нефрологии и др., что привело к созданию лабораторий Р. д. во многих профилированных научно-исследовательских центрах и в лечебно-профилактических учреждениях. Методы Р. д. — часть современного комплексного обследования больных. См. также Изотопные индикаторы.
Лит.: Фатеева М. Н., Очерки радиоизотопной диагностики, М., 1960; Зедгенидзе Г. А., Зубовский Г. А., Клиническая радиоизотопная диагностика, М., 1968; Quimby Е., Feitelberg S., Silver S., Radioactive isotopes in clinical practice, Phil.; 1959; Medical radioisotope scintigraphy, 1972; International atomic energy agency, v. 1—2, Vienna, 1973.
В. З. Агранат, Ф. М. Лясс.
Радиоизотопный ракетный двигатель
Радиоизото'пный раке'тный двигате'ль, реактивный двигатель , в котором энергия распада радиоактивных изотопов идёт на нагрев рабочего тела или же рабочим телом являются сами продукты распада. Р. р. д. находятся в стадии изучения. Возможно, Р. р. д. найдут применение на космических летательных аппаратах в комбинации с радиоизотопным термоэлектрическим генератором.
Радиоинтерферометр
Радиоинтерферо'метр,инструмент для радиоастрономических наблюдений, который состоит из двух антенн, разнесённых на расстояния D (база) и связанных между собой кабельной, волноводной или ретрансляционной линией связи. Сигналы, принимаемые антеннами от источника радиоизлучения, подаются по линии связи на вход общего приёмною устройства ( рис. 1 , детектор), где они анализируются и регистрируются. В зависимости от угла между направлением на источник и нормалью к базе изменяются разность фаз сигналов, приходящих к точке сложения, мощность принимаемого сигнала U , и в результате в пространстве чередуются зоны наличия и отсутствия приёма; т. о., Р. имеет многолепестковую диаграмму направленности. Угловой период лепестков равен q 0= l/ D , огибающая определяется конечным размером антенн d , из которых составлен Р., ширина огибающей примерно равна l ld ( рис. 2 ). Многолепестковая структура диаграммы направленности определяет применение Р. главным образом для вычисления угловых размеров источников ДО по глубине модуляции лепестков:
или координат источника по фазе лепестков; ½Г½ = 1 в случае точечного источника (Dq << q 0), ½Г½ < 1 и зависит от Dq в случае протяжённого. Если использовать метод пространственных спектров, широко применяемый в радиоастрономии при исследовании распределения радиояркости источников излучения, то оказывается, что двухантенный интерферометр измеряет амплитуду Г одной пространственной частоты f пр = D/ l в пространственном спектре источника, т. е. является аналогом узкополосного фильтра (l — длина волны излучения). Путём последовательных измерений при разных значениях D можно получить весь пространственный спектр источника до частоты D ma x/l и определить таким путём распределение яркости по источнику радиоизлучения. Такие Р. с переменной базой находят широкое применение в радиоастрономии для синтеза изображения источника в т. н. антеннах апертурного синтеза (см. Радиотелескоп ).
Связь между антеннами Р. не обязательно должна быть непосредственной: принятые сигналы могут быть записаны на двух или нескольких антеннах независимо (но в одно и то же время), например с помощью магнитофонов. Затем записи свозятся в один пункт и совместно обрабатываются с помощью ЭВМ. Такая система позволяет разнести антенны Р. на очень большие расстояния, вплоть до межконтинентальных. При этом может быть достигнута разрешающая способность при измерении размеров и координат источников до 10 -4секунды дуги, что значительно превышает возможность др. методов. Благодаря этому Р. со сверхдлинными базами находят всё более обширные применения как в астрономии, так и при решении многих прикладных задач геодезии, геофизики и т.п.
Лит.: Краус Д. Д., Радиоастрономия, пер. с англ., М., 1973; Есепкина Н. А., Корольков Д. В., Парийский Ю. Н., Радиотелескопы и радиометры, М., 1973.
Д. В. Корольков

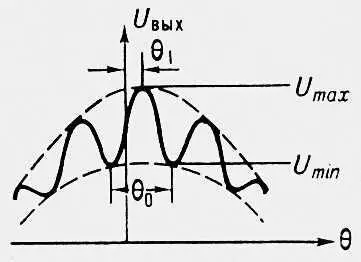

Рис. 2. Напряжение на выходе радиоинтерферометра при наблюдении протяженного источника ( < 1);
0= l/D — период лепестков,
1— фаза интерференционной картины. Пунктиром обозначены диаграммы направленности отдельных антенн.
