Методы оптимальной обработки сигналов (в т. н. когерентных РЛС) позволили получать высокую угловую разрешающую способность у РЛС, движущихся относительно объектов (в т. ч. даже если размеры антенны сравнительно невелики, т. е. при широком радиолуче). Так, для картографирования местности был разработан метод бокового обзора с синтезированным раскрывом антенны. В РЛС, использующих этот метод, антенна, вытянутая вдоль пути летательного аппарата (ЛА), принимает от каждой элементарной площадки местности сигналы, различающиеся временем запаздывания (в связи с перемещением ЛА) и частотой Доплера. Т. к. при оптимальной обработке сигналы запоминаются и суммируются с соответствующими фазовыми сдвигами, то можно получить эффект синфазного сложения сигналов, подобно тому как это происходило бы при неподвижной синфазной антенне с эквивалентным размером D вдоль линии пути, определяемым перемещением Л А за время когерентного накопления сигнала Т:

D = uT,

где u — скорость перемещения ЛА. Вследствие эффекта Доплера изменение частоты колебаний D f для элементов поверхности, разнесённых на ширину радиолуча q = l ld (где l — длина волны, d — диаметр или сторона раскрыва антенны), равно

Следовательно, после оптимальной обработки сигнала длительность сжатого импульса t будет равна

'

что соответствует предельно достижимой продольной разрешающей способности вдоль линии пути, равной d = tu (или 1/ 2 d, если та же бортовая антенна используется не только для приёма, но и для облучения и обеспечивает т. о. удвоение фазовых сдвигов отражённых колебаний).

Лит.: Теоретические основы радиолокации, под ред. В. Е. Дулевича, М., 1964; Современная радиолокация, пер. с англ., М., 1969; Теоретические основы радиолокации, под ред. Я. Д. Ширмана, М., 1970; Вопросы статистической теории радиолокации, под ред. Г. П. Тартаковского, т. 1—2, М., 1973—74.

А. Ф. Богомолов.

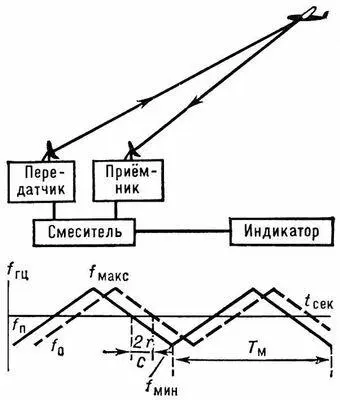

Рис. 3. Схема измерения дальности при непрерывных частотно-модулированных колебаниях (а) и кривые изменения во времени частоты зондирующего (f п) и отражённого (f 0) колебаний (б): Т м— период модуляции; 2 r/c — временное запаздывание отражённого сигнала ( r — расстояние до цели, c — скорость света); t — время.

Рис. 6. Блок-схема псевдокогерентной радиолокационной станции с фазируемым когерентным гетеродином. Обозначения те же, что и на рис. 5.

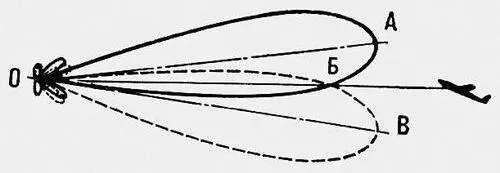

Рис. 4. Схема пеленгации по методу сравнения: ОБ — равносигнальное направление; ОА и 0B — 2 положения максимума диаграммы направленности.

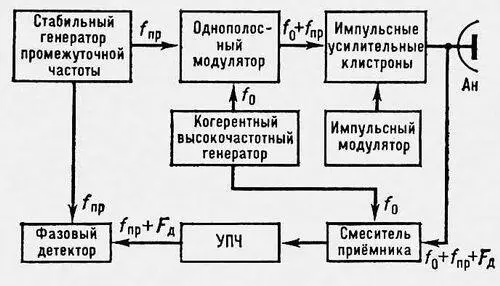

Рис. 5. Блок-схема когерентной радиолокационной станции: F д— частота Доплера движущейся цели; f 0— несущая частота; f пр— промежуточная частота; УПЧ — усилитель промежуточной частоты; Ан — антенна.

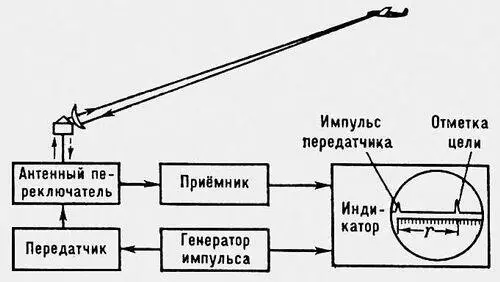

Рис. 2. Схема измерения дальности импульсным методом: r — расстояние до цели.

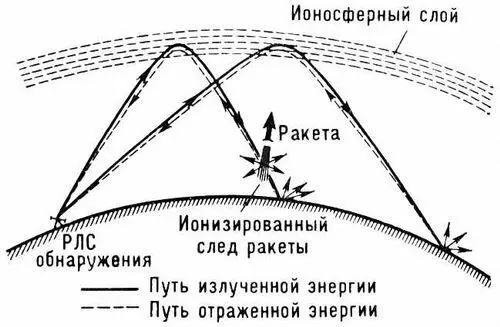

Рис. 1. Схема загоризонтной радиолокации.

Радиолока'ция в метеороло'гии, применение радиолокации для метеорологических наблюдений и измерений, основанное на рассеянии радиоволн гидрометеорами , диэлектрическими неоднородностями воздуха, сопутствующими атмосферными явлениям, частицами аэрозоля и др. Кроме того, пользуются искусственными отражателями (рассеивателями), выбрасываемыми в атмосферу, типа метализированных иголок размером ~ l/2, где l — длина волны, а также специальными радиолокационными отражателями или активными ответчиками — миниатюрными радиопередатчиками, поднимаемыми на шарах-зондах.

Отражения радиоимпульсов от турбулентных и инверсионных слоев в тропосфере впервые отмечены в 1936 Р. Колвеллом и А. Френдом (США) на средних и коротких волнах. Первые сообщения об обнаружении осадков с помощью радиолокаторов сантиметрового (СМ) диапазона относятся к началу 1941 (Великобритания). В 1943 в США А. Бентом и др. были организованы первые оперативные наблюдения за ливнями и грозами. В СССР В. В. Костаревым в 1943 начаты измерения скорости и направления ветра в высоких слоях атмосферы путём прослеживания движения шаров-зондов с пассивными отражателями.

При помощи радиолокаторов обнаруживаются облака, осадки, области повышенных градиентов температуры и влажности, ионизированные следы молниевых разрядов и др. Из радиолокационных наблюдений получают информацию о пространственном положении, перемещении, структуре, форме и размерах обнаруживаемых объектов, а также их физических свойствах. При рассеянии радиоволн на частицах облаков и осадков в случае, когда размеры r этих частиц малы по сравнению с длиной волны l (рэлеевское рассеяние), величина радиолокационного сигнала ~ r 6/l 4. Столь сильная зависимость величины отражённого сигнала от размера частиц приводит к тому, что при радиолокационном наблюдении за облаками и осадками выделяются наиболее крупнокапельные области, поэтому радиолокационные изображения не всегда совпадают с визуальными размерами объекта. Интенсивность рассеянных сигналов резко убывает с увеличением l, кроме того, на миллиметровых (ММ) и более коротких волнах сигнал сильно ослабляется, что ограничивает диапазон частот метеорологических радиолокаторов, которые поэтому, как правило, работают в СМ и ММ диапазонах волн.

Между средней мощностью отражённых сигналов и интенсивностью осадков установлены эмпирические соотношения, на основании которых определяют распределение интенсивности и количества выпадающих осадков на площади радиолокационного обзора. Более высокая точность измерения интенсивности осадков и водности облаков достигается при измерении ослабления радиоволн. Для определения ослабления радиоволн используют двухволновые радиолокаторы. Если l сравнима с размером частицы, закон рассеяния существенно отличается от рэлеевского, и при известной частотной зависимости ослабления радиоволн измерения отражённых сигналов на нескольких длинах волн позволяют оценить размеры частиц осадков. Для несферических частиц вероятность рассеяния зависит от их формы и ориентации. По степени деполяризации отражённых сигналов можно судить о форме частиц облаков и осадков и, следовательно, об их агрегатном состоянии. Движение рассеивателей приводит к смещению частоты отражённых сигналов вследствие эффекта Доплера. Измерение доплеровского смещения частоты, а также др. параметров спектра радиолокационных сигналов, отражённых от облаков и осадков, крупных частиц аэрозоля, искусственных рассеивателей, позволяет исследовать структуру различных движений в атмосфере (ветер, турбулентность, упорядоченные вертикальные потоки). С помощью высокочувствительных радиолокационных станций обнаруживаются области повышенных градиентов показателя преломления, связанные с образованием устойчивых слоев в приземном и пограничном слоях атмосферы, а также с зонами интенсивной турбулентности при «ясном» небе на высотах до 10—15 км. Интенсивность турбулентности в «ясном» небе оценивается по величине отражённых сигналов, а также по ширине их спектра, обусловленного доплеровским смещением.
